효율적 기계장비 구동을 위한 리드 스크루 선택 시 고려할 사항 - FAQ
Helixlinear
 |
리드 스크루의 설계
리드 스크루 설계와 제로 기술 그리고 나사 및 너트 재료의 기술 진보로 인해, 기계설계 및 기타 유형의 기계작동을 위해서 리드 스크루의 사용이 증가하고 있다.
Q 리드 스크루란 무엇인가?

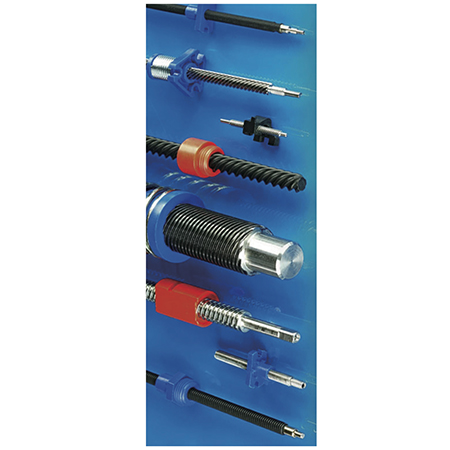

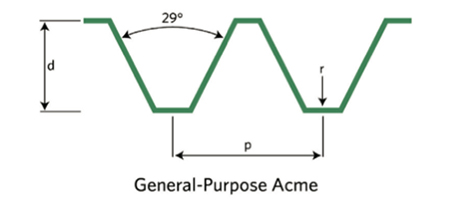

A 리드 스크루는 사다리꼴 나사형의 스크루이다. 짝을 이루는 너트와 결합하면 선형 제어 장치의 나선형 구성이 작동된다. 가장 잘 알려진 스핀들은 애크미(Acme) 나사다. 이 나사는 나사 각이 29°이고 나사 높이가 피치의 절반이며, 나사의 한 점과 다음 나사의 해당 점이 축에 대해 평행하다.
정밀 리드 스크루 어셈블리는 30°~40° 범위의 나사 각도를 가진 사다리꼴 사형으로 구성돼, 보다 큰 하중에 대해 더 큰 강성을 제공한다. 리드 스크루의 효율은 나사산의 나선 각에 크게 의존한다.
 |
Q 기계 설계 시 선형 작동에 리드 나사를 사용하면 어떤 이점이 있는가?
A 리드 스크루는 비용 효과적이고 자동 잠금(제동 시스템이 필요 없음)이며, 대부분의 기계설계 애플리케이션에 필요한 정확성과 반복성을 제공한다.
Q 작동 중에 리드 스크루 어셈블리에 노이즈가 발생하는 원인은 무엇인가?
A 보통 리드 스크루는 조용히 작동한다. 소음을 내는 경우는 일반적으로 스크루와 너트에 사용되는 재료와 리드 스크루 조립체의 정렬 또는, 선형 동작 제어 시스템의 오리엔테이션이 원인이다. 리드 스크루 소음의 정확한 원인은 변수의 잠재적 조합으로 인해 사례별로 결정돼야 한다. 리드 스크루 어셈블리의 소음을 줄이는 방법으로는 시스템 속도 변경과 정렬 개선 및 진동 제어가 있다.
Q 리드 스크루 어셈블리 내에서 리드 스크루 진동감소에 기여하는 것은 무엇이 있는가?
A 리드 스크루 진동에 영향을 줄 수 있는 기능으로는 스크루 직진도, 스크루 길이, 저널 런아웃(조립체의 반경 방향 유격)이 있다.
Q 정밀도가 요구되지 않는 애플리케이션에 가장 적합한 리드 스크루의 유형은 무엇인가?
A 정확한 구성은 하중과 애플리케이션의 속도에 따라 다르다. 일반적으로는 반발방지 너트(anti-backlash nut)가 아닌 표준 너트가 있는 리드 스크루가 가장 좋다.
Q 백래시 감소 너트의 장력은 언제 조절해야 하는가?
A 백래시 감소 너트의 장력조절은 너트 디자인에 따라 크게 다르기 때문에 공장에서 설정하는 것이 가장 바람직하다.
Q 미리 장착된 반동 방지 너트가 무엇인가?

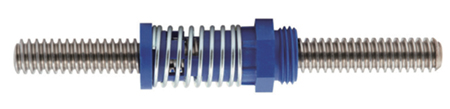

A 리드 스크루 너트는 조립된 상태에서 축 방향의 헐거움을 없애기 위해 예압을 걸 수 있다. 일반적으로 예압은 두 개의 너트와 스프링을 사용하는 어셈블리에서 생성된다.
 |
Q 리드와 피치의 차이점은 무엇인가?

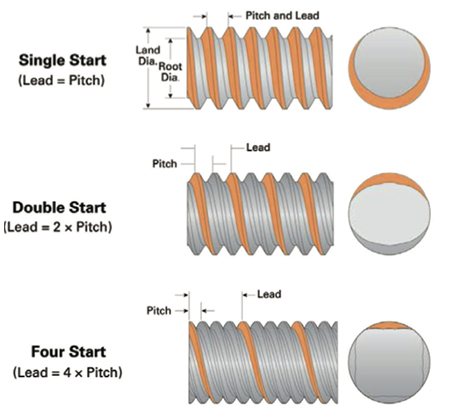

A 리드 스크루 조립체의 리드는 나사가 완전히 한 바퀴 회전했을 때 너트가 움직이는 축 방향의 거리다. 리드 스크루 어셈블리의 피치는 한 나사의 한 점과 다음 나사의 해당 점 사이의 축 방향 거리다. 리드는 피치와 시작을 곱한 횟수와 같으며, 피치는 단일 시작 나사의 리드와 같다.
 |
Q 파편으로부터 리드 스크루를 보호할 수 있는 방법이 있는가?
A 용도 및 작동환경 유형에 따라 압출 알루미늄 인클로저, 아코디언 형식 부츠, 씰 또는 와이퍼로 리드 스크루를 보호할 수 있다.
Q 긴 리드 스크루 조립이 조합될 수 있는지? 그렇다면 굽힘을 제거할 수 있는 해결책이 있는지?
A 특정 하중 시나리오에서 긴 리드 스크루가 구부러질 수 있다. 긴 리드 나사를 사용할 때의 해결책은 작동 중에 나사를 지지하지만 너트가 통과할 때 어셈블리에서 떨어지는 플라스틱 슬리브가 있는, 스프링 장착팔과 같은 중간 지지대를 사용하는 것이다.
Q 리드 스크루와 볼 스크루를 언급할 때 효율은 무엇을 의미하는지?
A 나사의 효율은 회전에너지를 선형에너지(운동)로 얼마나 잘 변환하는지를 나타낸다. 볼나사는 리드 스크루의 미끄럼 접촉과는 달리, 구름 접촉을 사용하므로 보다 효율적이다. 롤링 접촉은 슬라이딩 접촉보다 마찰 계수가 낮으며 볼 스크루는 90% 이상의 비교적 일정한 효율을 제공한다. Acme 나사를 포함한 리드 나사는 20%에서 80% 사이의 효율 수준을 제공하며 슬라이딩 접촉으로 작동한다. 나선 나사각도를 증가시키고 PTFE 같은 건식윤활제 코팅 및 그리스를 사용해 리드 스크루 효율을 향상시킬 수 있다.
