효율적인 배터리 생산을 위한 리니어 가이드 선택시 5가지 팁

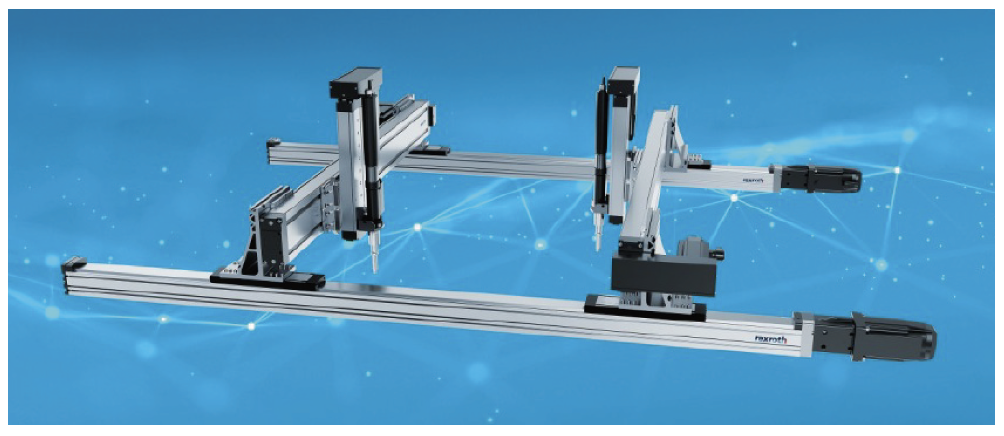

▲ 이 리니어 로봇의 리니어 모듈에 있는 강력한 가이드웨이는 두 개의 개별 YZ 유닛을 통해 속도, 정밀도, 반복성 측면에서 최고의 성능을 발휘할 수 있도록 한다. (이미지 출처: Bosch Rexroth)
배터리 생산에는 빠르고 효율적이며 반복 가능한 공정이 필요하 다. 리니어 가이드는 다양한 하중을 매우 동적으로 이동하고 정밀 하게 배치해야 하므로 여기서 중요한 역할을 한다. 다음의 5가지 팁은 기계 및 플랜트 엔지니어링이 다양한 요구 사항을 최적으로 충족할 수 있는 방법을 보여준다.
<Tip1> 건조한 실내 및 전해질 접촉에 대한 내성 소재
전해질 및 셀 생산의 경우, 리니어 가이드에 대한 선택 기준은 결정적이다. 사용되는 소재는 드라이 룸에 적합해야 하며 전해질의 부식 효과를 견뎌야 한다. 건조한 실내의 높은 습도로 인해 플라 스틱이 다공성이 되어 조기 에 노화되는 것을 방지하기 위해서이 다. Bosch Rexroth는 거의 모든 구성품에 적합한 접착제, 윤활제및 실란트를 포함하여 폴리아세탈(POM) 또는 열가소성 엘라스 토머(TPE) 등 건조한 실내에 적합한 소재를 사용한다.부식 방지 소재(NR 2)와 경질 크롬 도금이 적용된 가이드웨이도 포트폴리 오에 포함된다.
<Tip2> 고성능 구성 요소를 통한 생산성 향상
배터리 생산은 매우 효율적인 공정을 필요로 하기 때문에 사용되는 리니어 가이드의 성능도 매우 우수해야 한다. 예를 들어, 캘린 더링(롤링) 또는 슬리팅(절단)과 같은 롤투롤 공정에서 거리 제어를 위한 정밀한 가이드가필요하다. Bosch Rexroth의 고성능 볼 레일 시스템 ‘BSHP’는 매우 정밀한 레일 표면과 진동에 최적화된 러너 블록 덕분에 이러한 작업을 정확하고 안정적으로 수행한다. 짧은 사이클 타임을 위해 벨트 구동식 Rexroth 볼레일 시스템은 최대 50m/s²의 가속 값과 최대 5m/s의 속도를 달성한다. 캠 롤러와 고속 러너 블록이 장착된 버전은 기록적인 10m/s를 자랑한다.
모든 유형의 배터리 셀용 전극 포일을 레이저 절단할 때 리니어 가이드에 통합된 IMS 위치 측정 시스템은 리니어 모터와 결합하여 최소한의 공차로 최대 효율을 보장한다. 러너 블록에 통합된 디코 더를 사용한 비접촉 및마모 없는 측정 원리는 오염에 민감하지 않으며 최대 ±0.25µm의 유리 스케일과 비슷한 반복성을 달성한다.
충격 및 동적 특성은 각각의 기본 리니어 가이드에 해당한다.
<Tip3> 단일 소스에서 광범위한 요구 사항 충족
Bosch Rexroth는 볼 스크류 어셈블리 또는 톱니형 벨트 드라이 브, 다양한 유형의 씰 및 가치 흐름에 따른 다양한 응용 분야를 위한 액세서리를 갖춘 정밀한 리니어 축 포트폴리오를 제공한다. 예를 들어, 레이저 용접 또는 접촉 기계는 상호 보완적인 리니어 모터 모듈을 사용하여 컴팩트하고 경제적으로 구현할 수 있다.
<Tip4> 유연하게 사용, 결합 및 통합 가능
모듈과 팩 어셈블리도 고성능 리니어 가이드의 이점을 누릴 수 있으며, 이를 결합하여 바로 사용할 수 있는 리니어 축과 직교 로봇을 만들 수 있다.
산업용 로봇에 비해 리니어 로봇은 기계적 특성 덕분에 더 높은 정밀도, 역동성, 그리고 컴팩트함을 자랑한다. 리니어 로봇의 적용 범위는 핸들링, 나사 조임, 투여 공정뿐만 아니라 최종 라인 테스트(EOL)에서 카메라 운반까지 포함한다. Bosch Rexroth에서는 e-툴을 사용하여 선택, 크기 조정,구성을 빠르고 직관적으로 수행한다.
스마트 기능 키트를 사용하면 사전 설치된 사용자 소프트웨어를 통해 시운전과 프로그램 생성을 크게 단축할 수 있다. 이를 바탕으로 Bosch Rexroth는 적재, 충전, 밀봉 또는 접착, 나사 체결 또는 용접을 위한 갠트리 로봇과 같은 고객 맞춤형 솔루션도 개발한다.
<Tip5> 지속 가능한 솔루션 찾기
배터리 생산을 위한 리니어 구성 요소와 솔루션도 높은 수준의 신뢰성과 지속 가능성을 제공해야 한다. Bosch Rexroth의 리니어 가이드는 최소한의 에너지 손실과 윤활유 소비로 필요한 움직임을 구현한다. 유지 보수가 필요 없는 응용 분야, 유연한 호환성, 전체 서비스 수명까지 윤활유 재주입 간격을 정확하게 계산하는 기능은 자원 소비를 줄이는 데 기여한다.
자료제공: Bosch Rexroth(www.boschrexroth.com)
