음료캡 부착 공정에 적용된 공압부품 응용기술

Bosch Rexroth

과제

음료캡의 정확한 위치를 보장하기 위해 충전기에 공압 부품을 설치하는 것.

해택

•낮은 수준의 마찰 및 마모

•절감된 유지 보수 비용

•위치 결정의 반복 정밀도

•공압 제어식 동기 커플링으로 갑작스러운 과부하 방지

보쉬 렉스로스 공압은 SIG allCap 기계류의 정확성을 보장한다. 매일 세계 곳곳에 있는 수백만 명의 사람이 종이팩으로 음료를 마시며 갈증을 풀어주고 있다.

대부분의 사람은 종이팩을 열고 다시 밀봉하는 것을 당연시하지만 약 10년 전에는 그렇지 않았다. 플라스틱 캡으로 음료팩을 밀봉해서 음료수를 더 오래 보관할 수 있다. 팩에 부착된 작은 플립마개 또는 스크루 캡은 품질을 향상하고 다량으로 쏟아지는 일 없이 음료가 부드럽게 흘러나오게 한다. 연구에 따르면 소비자들은 내용물을 부드럽게 부을 수 있다는 점을 매우 중요하게 생각한다. SIG Combibloc은 무균 상자의 세계적인 주요 제조업체 중 하나이며 해당 충전 기계도 공급한다.

플라스틱 캡은 스위스의 노이하우젠(Neuhausen am Rheinfall)에 본부를 두고 있는 SIG Combibloc 그룹 회사인 SIG allCap에서 제공하고 있다.

회사의 혁신 중 일부는 콤비리프트(combiLift) 및 콤비트위스트(combiTwist)를 포함한다. 콤비리프트를 사용하면 덮개를 위로 당겨 포장을 쉽게 열 수 있으며 콤비트위스트는 손으로 돌려 패키지를 열 수 있다.

음료캡 부착

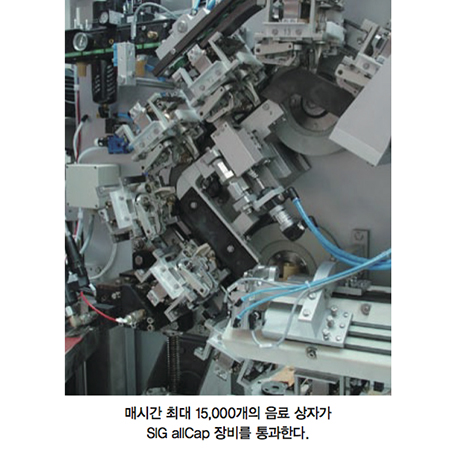

매시간 최대 15,000개의 음료 상자가 SIG allCap 장비를 거치므로 시스템의 반복 정밀도는 대량으로 처리할 때 매우 중요하다. 보쉬 렉스로스의 공압부품을 사용해 음료캡의 정확한 위치를 보장할 수 있다.

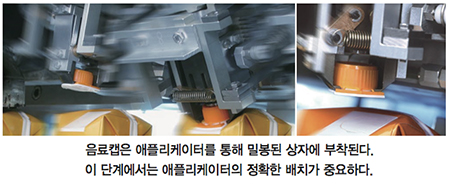

포장 공정에서 용기의 캡은 마지막 단계에서 도포기를 사용해서 채워진 후 밀봉된 음료팩에 부착된다. 이 단계에서 판지의 천공에 대한 캡의 정확한 셋팅은 매우 중요하다. 마개의 종류에 따라 호일 라이닝(foil lining)이 적절한 위치에서 펀칭되며, 그렇지 않으면 스크루 캡이 단단히 닫히지 않는다.

공압이 가능케 한다

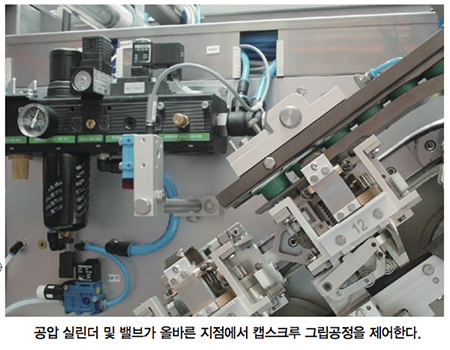

그립 메커니즘은 보쉬 렉스로스 공압식 밸브 및 실린더에 의해 제어되므로 정확한 위치에 캡을 배치할 수 있다. 동기식 커플링도 공정 중에 갑작스런 과부하를 방지하기 위해 공압식으로 제어된다.

애플리케이터 스테이션을 벗어나면 결함이 있는 종이팩은 즉시 폐기된다. 공압 시스템은 실린더가 항상 동일한 끝 위치로 복귀하기 때문에 특히 이에 적합하다. 같은 위치에 항상 동일한 힘이 가해지기 때문에 특정 위치 지정은 필요하지 않다.

보쉬 렉스로스의 마찰과 마모가 적고 다량을 처리 할 수 있는, 콤팩트한 소형 실린더를 포함해서 다양한 종류의 실린더가 사용된다.

보쉬 렉스로스의 공기압 방향 제어 밸브 매니 폴드는 개별 밸브의 압력 조절로 기계의 실린더를 제어한다. 높은 유속의 유지 보수 장치는 시스템에 깨끗한 압축 공기를 제공함과 동시에 기계에 필요한 작동 압력을 일정하게 유지한다.

보쉬 렉스로스는 식품 및 포장 분야에 적합하게 위생적으로 설계된 여러 종류의 공압 부품을 제조한다.

자료 제공 : Bosch Rexroth(www.boschrexroth.co.kr)
