스마트 유압 액츄에이터와 유압 실린더 동작 시스템의 비교

Kyntronics

SMART Hydraulic Actuators(SHA)와 기존 Hydraulic Power Unit (HPU)의 차이점은 다음과 같다.

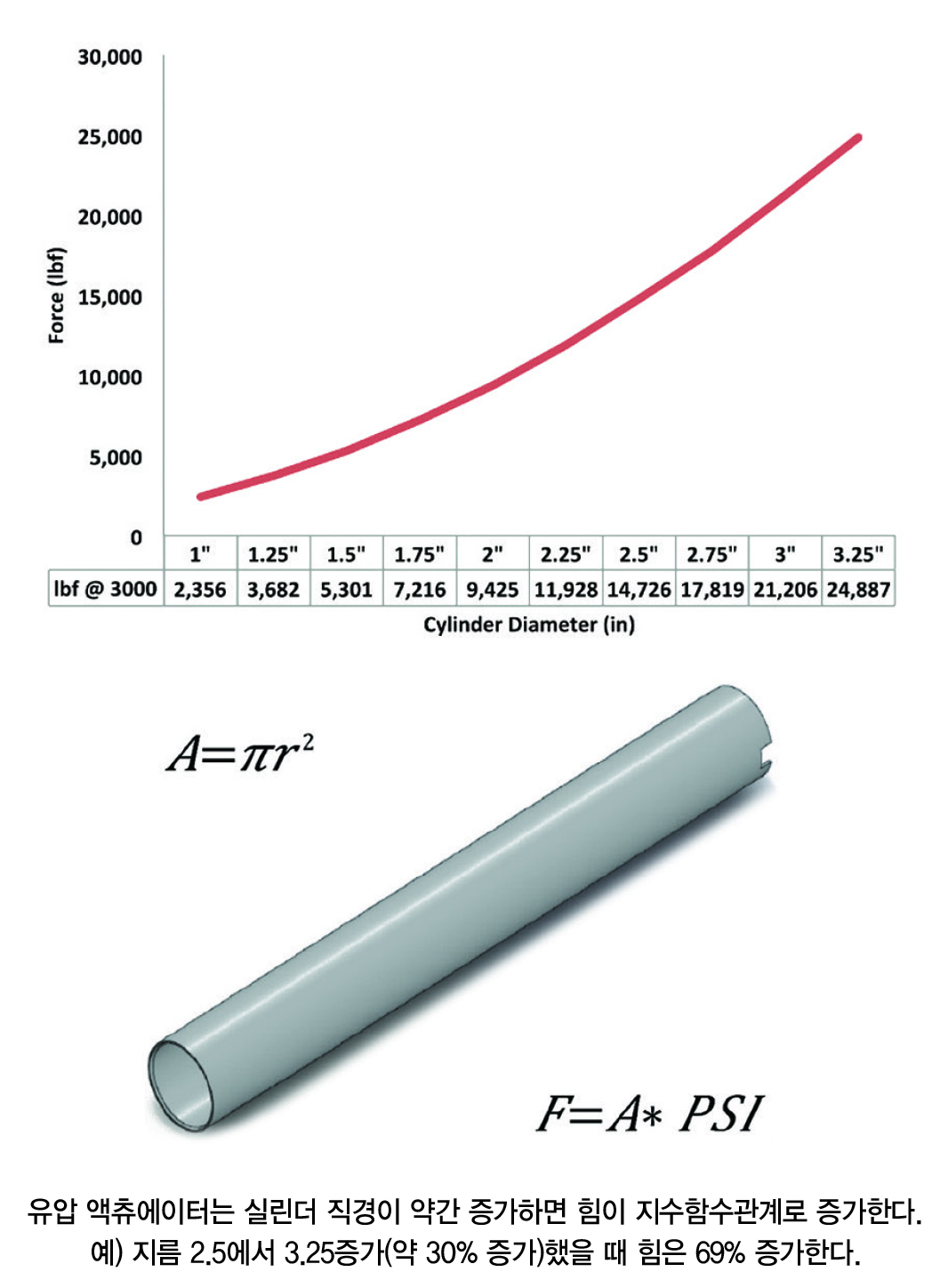

유압 액츄에이터는 단위 부피당 매우 높은 힘출력을 제공한다. 이것은 종종 ‘힘의 밀도(force-density)’라고도 한다.

유압 실린더(HC)는 잘 정립된 작동 솔루션이지만, Kyntronics의 신기술은 유압 실린더의 높은 힘 밀도와 서보 모터, 가변 속도 펌프, 전자 장치 및 소프트웨어의 정밀 역학을 SMART 유압이라고 하는 올인원 솔루션으로 결합하고 있다.

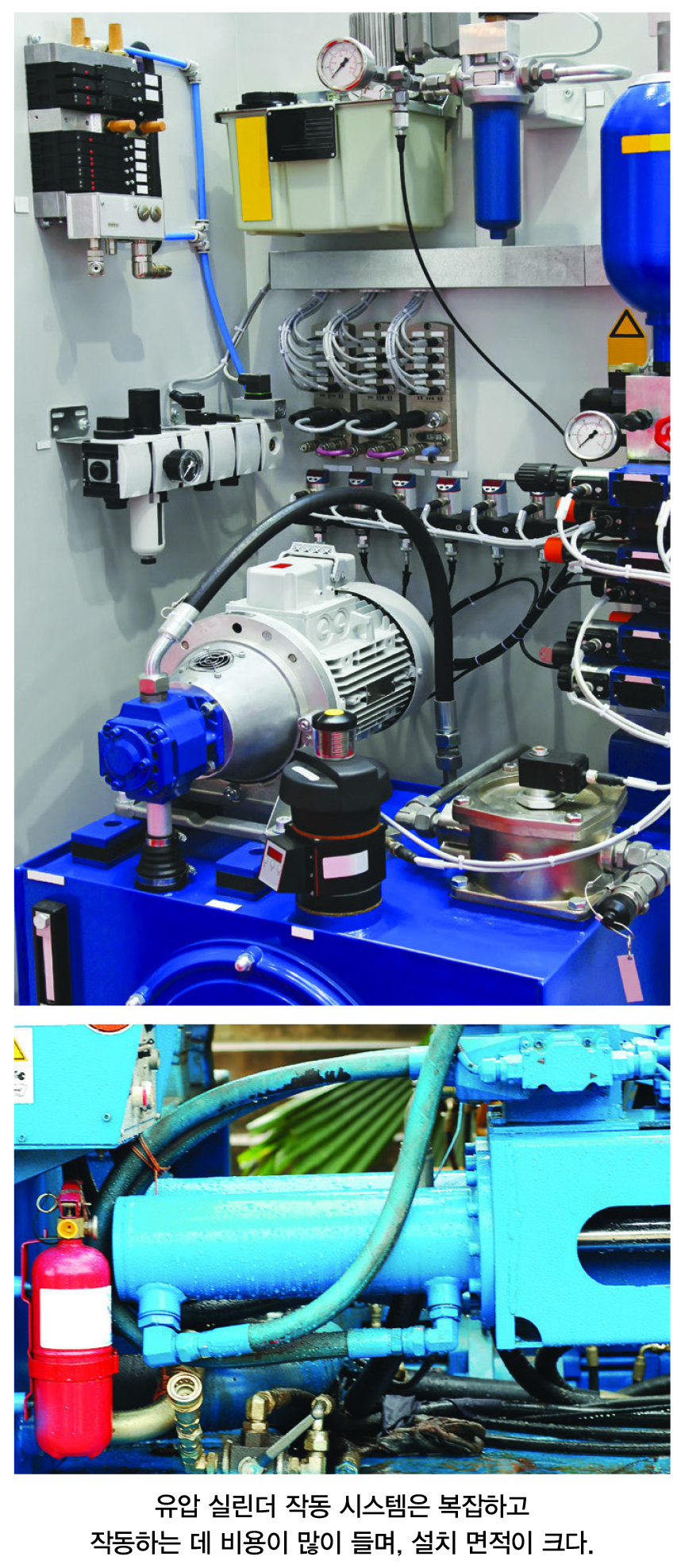

이 혁신적인 신제품은 유압 실린더 작동 시스템에 비해 더 작고, 에너지 면에서 효율적이며, 신뢰성이 높고 비용면에서 효율적인 대안을 제공한다.압 실린더 작동 시스템은 정밀한 모션 제어를 제공하기 위해 많은 부품과 설계 고려 사항을 필요로 한다. 일반적으로 구성 요소에는 다음 항목이 포함된다.

•펌프 및 모터

•실린더

•유체 탱크, 축전지 및 필터

•유압 라인 및 부속품

•서보 제어 밸브

•전기 부품 및 연결부

•압력 트랜스 듀서 및 위치 센서

•제어 시스템

부품 비용 외에도, HC 액츄에이터 시스템은 엔지니어링 및 구축에 많은 시간을 필요로 하며, 여기에 적절한 구성요소 선택, 상세한 BOM 개발, 구성요소의 적절한 장착 공간 할당, 위치/힘 제어, 호스/와이어 라우팅 및 기타 지원 인프라 구조 등이 포함된다.

HC 액츄에이터 시스템 인프라는 일반적으로 애플리케이션 요구 사항을 수용할 수 있을 만큼 크기가 충분하며, HC 시스템은 일반적으로 지속적으로 가동돼 에너지 낭비 및 원치 않는 소음 발생을 유발한다.

또한 상당한 양의 유압액체가 필요하며, 이러한 유형의 시스템은 연결부가 많아서 액체누수에 취약하므로 신뢰성 문제와 환경적 위험을 초래할 수 있다.

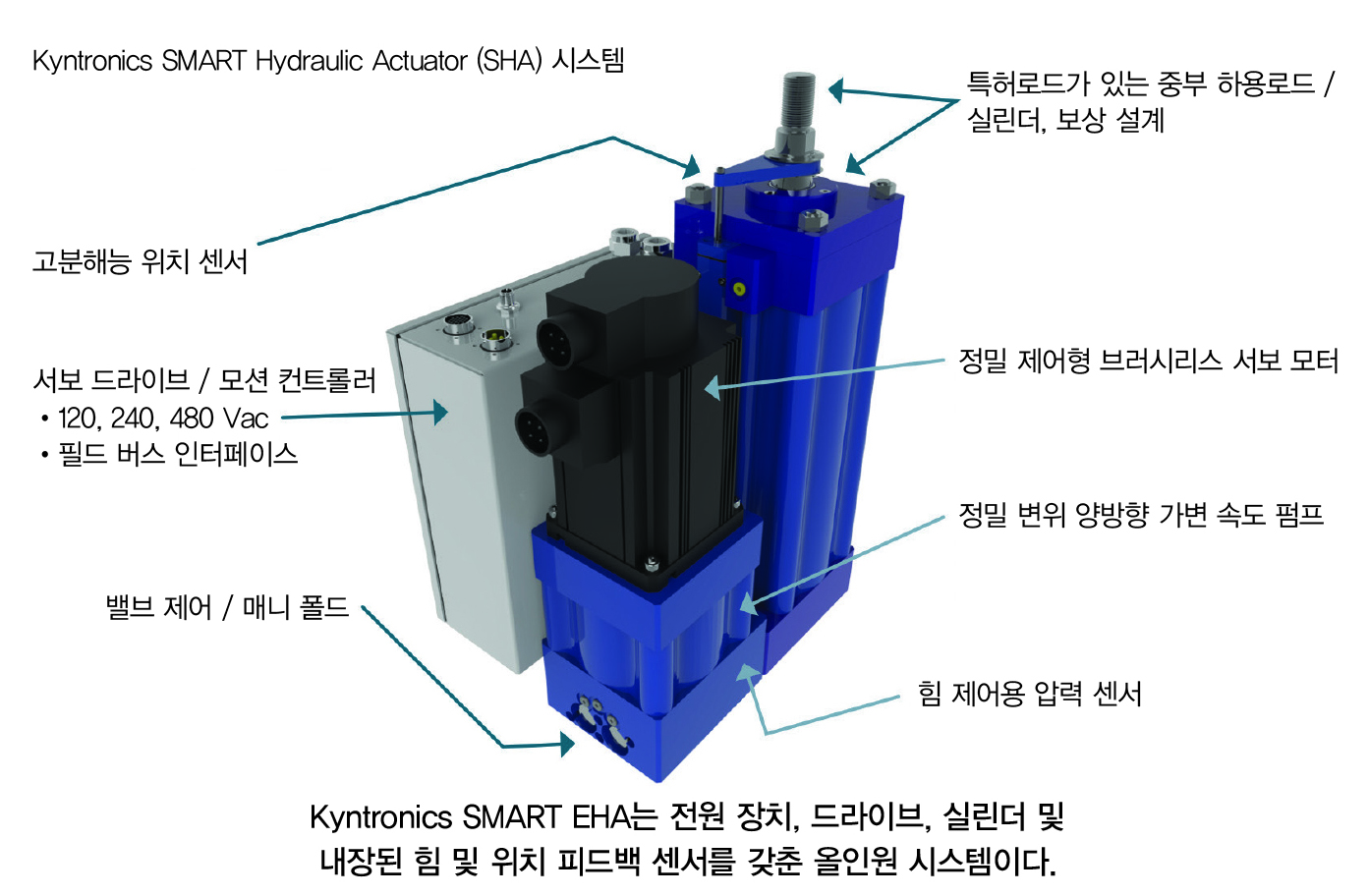

종종 Electro-Hydraulic Actuator (EHA)라고 불리는 Kyntronics SHA는 드롭인(drop-in), 올인원 솔루션이다.

간단한 마운팅 및 전기연결(hook-up) 후 SHA는 생산을 시작할 준비가 된다. SHA의 전기를 기계적 힘으로 변환하는 방법은 비용면에서 효율적인 패키지를 제공하는 것이다. 필요 시 전원 공급 기능은 상당한 에너지 절감 효과를 제공한다. 또한, 유압 실린더 작동 시스템과 비교해 부품 비용과 공간을 크게 절약할 수 있다.

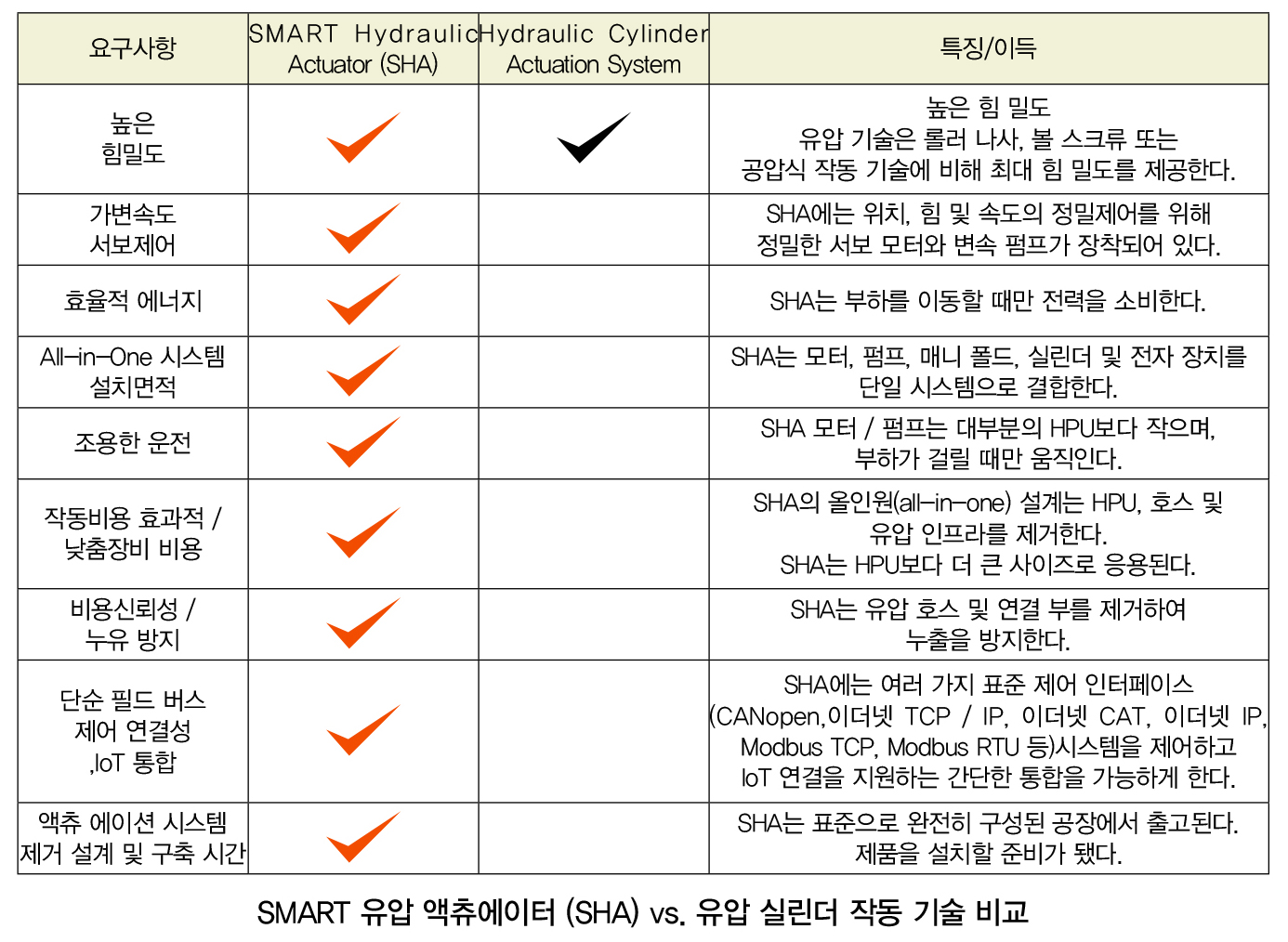

Kyntronics SMART Hydraulic Actuator(SHA)는 Hydraulic Cylinder Actuation Systems의 많은 취약점을 보완한다. SHA는 A 지점에서 B 지점으로 이동하는 힘이 요구되는 단순한 응용에서 위치, 힘 및 속도 제어 그리고 다축 동기화 등의 정밀도가 높은 응용까지 적용분야가 다양하고 비용 효율이 높은 솔루션이다.

자료 제공 : Kyntronics (www.kyntronics.com)
