정밀 위치 결정 시스템에서 볼스크류의 역할
고정밀 모션 제어는 정확성, 반복성 및 신뢰성이 중요한 분야에서 필수적이다. 이는 정밀한 위치 지정, 원활한 작동, 동기화된 구성 요소 및 시스템 이동을 보장한다. 고정밀 모션 제어는 제조, 항공우주, 의료 장비 및 기타 분야에서 최적의 성능과 효율성, 안전을 달성하는 데 필수적이다. 볼스크류는 고정밀 모션 제어에서 중요한 구성 요소이다.
회전 운동을 직선운동으로 변환하여 향상된 정확도, 효율성 및 신뢰성을 제공한다. 볼스크류는 나사로 고정된 샤프트와 재순환 볼 베어링이 있는 너트로 구성된다. 볼 베어링은 나사와 너트 사이를 이동하여 마찰을 제거하고 부드럽고 정밀한 선형 운동을 가능하게 한다. 이 기사에서는 볼 스크류의 다양한 응용 분야에서 정밀한 모션 제어를 구현하는데 중요한 역할을 하는 방법을 살펴보도록 하겠다.
볼스크류에 대한 이해

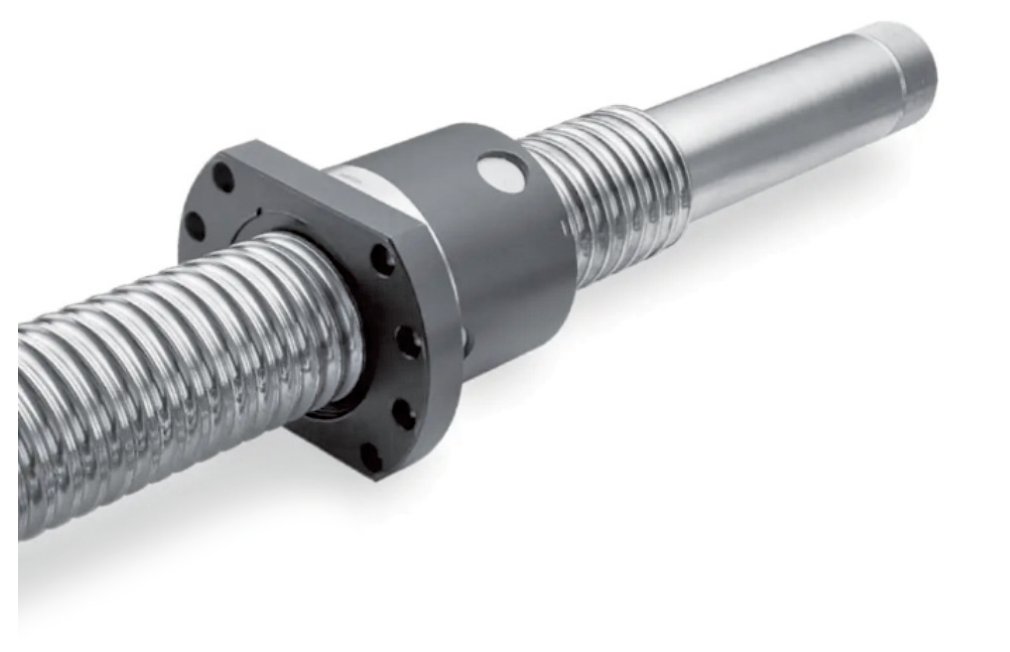

볼스크류는 세 가지 주요 부분으로 구성된 기계 장치이다. 스크 류, 너트, 볼 베어링 세트이다. 스크류는 나선형 홈이 있는 나사산 샤프트를 가지고 있고, 너트는 이에 대응하는 나선형 홈을 가지고 있다. 정밀 볼 베어링은 스크류와 너트 사이의 홈에서 회전하며 동작한다. 볼 베어링은 스크류와 너트 사이의 인터페이스 역할을 하여 부드럽고 효율적인 모션 전달을 제공한다.
볼스크류의 주요 목적은 회전 운동을 직선 운동으로 변환하는 것이다. 너트 내부의 볼 베어링은 스크류가 회전할 때 나선형 홈을 따라 이동하여 너트가 스크류 길이를 따라 선형으로 움직이게 한다. 결과적으로 스크류의 회전 운동은 정밀한 선형 운동으로 변환되어 다양한 시스템과 구성 요소의 정확한 위치 지정과 제어된 움직임이 가능하다.
정확도, 효율성, 신뢰성은 고정밀 모션 제어에 필수적이며, 볼스크류는 이러한 분야에서 탁월하다. 볼스크류는 백래시를 줄여 높은 수준의 정밀도를 유지하면서도 정확하고 반복 가능한 위치를 구현한다. 또한, 재순환 볼 베어링을 사용하여 마찰과 에너지 손실을 제거하여 탁월한 효율성을 제공하며 작은 전력으로 부드 럽고 효율적인 직선 운동을 제공한다. 또한, 볼스크류는 큰 하중을 견딜 수 있으며 마모에 강하고 혹독한 산업 환경에서 긴 서비스 수명을 제공할 수 있다. 볼스크류는 정확도, 효율성, 신뢰성의 조합으로 인해 광범위한 분야에서 정밀한 모션 제어를 달성하는데 중요하다. 원하는 위치, 부드러운 전환, 동기화된 움직임을 허용하여 생산성, 품질 및 안전성을 개선한다.
볼스크류의 응용분야
볼스크류는 고정밀 모션 제어가 필요한 다양한 분야에서 사용된 다. 다음은 다양한 산업에서 볼스크류의 몇 가지 두드러진 응용 분야이다.
<산업 자동화 및 제조>
• CNC 기계: 볼스크류는 일반적으로 CNC 기계에서 절삭 공구를 정밀하게 배치하여 정확하고 반복 가능한 가공 작업을 보장하는 데 사용된다.
• 로봇 시스템: 볼스크류는 로봇 팔과 자동화 시스템에서 사용되어 조립 라인과 자재 취급 활동에서 정확한 움직임과 제어를 가능하게 한다.
• 포장 및 자재 취급: 볼스크류는 포장 기계 및 자재 취급 장비에서 품목을 정확하고 효율적으로 운반하는 데 사용된다.
<비행 및 항공우주>
• 비행 제어 시스템: 볼스크류는 항공기 비행 제어 표면 에일러론, 엘리베이터, 러더에 사용되어 항공기 움직임을 정확하고 민감하게 제어하는 역할을 제공한다.
• 랜딩 기어 메커니즘: 볼스크류는 랜딩 기어 시스템의 부드럽고 안정적인 작동에 기여하여 랜딩 기어의 안전하고 정밀한 전개및 수축을 가능하게 한다.
• 항공기 엔진 구성 요소: 볼스크류는 추력 반전 장치 및 가변 흡입 가이드 베인을 비롯한 다양한 엔진 구성 요소에 사용되어 엔진 기능의 정확한 조정 및 제어를 보장한다.
<의료 장비>
• 의료 영상 시스템: 볼스크류는 CT 스캐너, MRI 장비와 같은 의료 영상 장비에서 영상 구성 요소의 정확한 위치를 지정하는데 도움이 된다.
• 수술 로봇: 수술 로봇의 볼스크류는 정확하고 제어된 움직임을 제공하여 외과의가 높은 정밀도로 최소 침습 수술을 수행할 수있도록 한다.
• 실험실 자동화: 볼스크류는 액체 취급 시스템 및 샘플 위치 지정 장치와 같은 실험실 자동화 장비에서 과학적 작업 중에 정밀하고 안정적인 이동을 보장하기 위해 사용된다.
<반도체 제조>
• 웨이퍼 핸들링 장비: 제조 공정에서 볼스크류는 로봇 팔과 핸들링 시스템에 사용되어 반도체 웨이퍼를 정밀하게 움직이고 배치한다.
• 리소그래피 시스템: 볼스크류는 반도체 리소그래피 장비의 광학 시스템과 스테이지가 정확하게 움직일 수 있도록 하여 실리콘 웨이퍼에 완벽한 패터닝을 제공하는 데 도움이 된다.
• 칩 조립: 볼스크류는 칩 본딩 및 플립칩 조립 장비에 사용되며, 이를 통해 패키징 공정 전반에 걸쳐 마이크로칩을 정밀하게 정렬하고 위치를 지정할 수 있다.
<자동차 산업>
• 파워 스티어링 메커니즘: 볼스크류는 파워 스티어링 메커니즘에 사용되어 부드럽고 정밀한 스티어링 제어를 보장한다.
• 전기 자동차 충전소: 볼스크류는 자동 충전 커넥터에서 중요한 역할을 하며, 전기 자동차에 원활하게 연결하기 위한 정확하고 신뢰할 수 있는 정렬을 제공한다.
• 생산 라인: 볼스크류는 자동차 조립 라인에서 제조 공정 중에 자동차 구성품의 정확한 움직임과 위치 지정을 가능하게 하기 위해 사용된다.
<기계를 위한 도구>
• 밀링 머신: 볼스크류를 사용하면 밀링 머신 테이블이 정확하고 정밀하게 움직일 수 있어 고품질의 기계 가공 및 밀링 공정이 가능하다.
• 선반: 볼스크류는 선반에서 절삭 공구를 정확하게 배치하고 이동시켜 작업물의 완벽한 회전 및 성형을 보장한다.
• 연삭기: 볼스크류는 연삭기 테이블과 휠헤드 설정에서 사용되어 연삭 작업을 위한 정밀하고 제어된 움직임을 제공한다.
볼스크류 사용과 관련된 장점
• 높은 정밀도와 정확성: 볼스크류의 가장 중요한 장점 중 하나는 모션 제어 애플리케이션에서 높은 정밀도와 정확성을 제공할수 있다는 것이다. 볼스크류는 백래시를 최소화하도록 설계 및제작되어 스크류와 너트 사이의 최소 플레이 또는 자유로운 움직임을 보장한다. 이 기능은 정밀하고 반복 가능한 정렬을 가능 하게 하여 볼스크류를 엄격한 공차와 정밀한 위치 지정이 필요한 애플리케이션에 탁월하게 만든다.
• 부드럽고 효율적인 모션 제어: 재순환 볼 베어링을 사용하여 볼스 크류는 부드럽고 효율적인 모션 제어를 제공한다. 이러한 베어 링은 스크류와 너트 사이의 마찰을 제거하여 부드럽고 저항 없는 선형 운동을 가능하게 한다. 결과적으로 전력 전달이 더 효율 적이고 에너지 소비가 낮아지며 기계 또는 시스템이 더 원활하게 작동한다. 이러한 효율성은 전반적인 성능을 향상시킬 뿐만 아니라 장비의 작동 수명에도 기여한다.
• 신뢰성 및 내구성: 볼스크류는 혹독한 산업 환경에서도 살아남을수 있는 매우 신뢰성 있고 견고한 구성 요소이다. 무거운 무게를 견디고, 마모와 파손에 강하며, 긴 서비스 수명을 갖도록 제작되 었다. 볼스크류는 고품질 소재와 정밀 제조 절차를 사용하여 견고하고 내구성이 뛰어나다. 신뢰성 덕분에 규칙적이고 신뢰할수 있는 성능이 필요한 민감한 애플리케이션에 이상적이다.
• 장기적 비용 효율성: 볼스크류의 초기 비용은 다른 선형 모션 시스템보다 높지만, 상당한 장기적 비용 효율성을 제공한다. 볼스 크류의 뛰어난 정밀도와 정확도는 제품 품질 개선, 스크랩 감소, 전반적인 생산성 증가에 기여한다. 또한, 신뢰할 수 있는 성능과긴 서비스 수명은 장기적 유지 관리 및 교체 비용을 낮춘다. 볼스크류의 효율성은 또한 전력 소비를 낮추는 데 도움이 되어 모션 제어 시스템에서 에너지를 절약할 수 있다.
볼스크류의 장점으로는 높은 정밀도, 매끄러운 모션 제어, 신뢰 성, 비용 효율성 등이 있으며, 이는 정확한 선형 모션이 필요한 응용 분야에서 없어서는 안 될 요소이다. 정밀한 위치 지정, 효율적인 전력 전달, 장기적 내구성 을 제공하는 능력은 광범위한 분야에서 최적의 성능과 생산성을 제공한다.
신흥 산업에서의 볼스크류 응용 분야
기술과 산업이 발전함에 따라 볼스크류에 대한 새로운 응용 분야가 등장하고 있다.
먼저는 재생 에너지 분야이다. 볼스크류는 태양 추적 시스템 및풍력 터빈 피치 제어 메커니즘에서 에너지 포착을 최적화하고 재생 에너지 시스템의 효율성을 개선하는 데 사용할 수 있다. 또한 가상 현실과 증강 현실 분야도 주목할 만하다. 몰입할 수 있는 경험에 대한 필요성이 커짐에 따라 볼스크류를 모션 시뮬레이터와 촉각 피드백 장치에 사용하여 현실적이고 정확한 움직임을 제공할 수 있다.
3D 인쇄 분야에서도 잠재력을 갖고 있는데, 볼스크류는 3D 프린터의 정밀도와 정확도를 향상시켜 더 미세한 디테일을 포함한 고품질 인쇄가 가능하게 해준다. 여기에 더해 마이크로 전자공학및 나노기술에서도 볼스크류 의 응용을 살펴볼 수 있다. 볼스크류 는 소형화된 전자 부품에 대한 수요가 증가함에 따라 마이크로전 자공학 및 나노기술 응용 분야에서 미세한 소자의 정확한 위치 지정 및 조작에 중요한 역할을 할 수 있다.
볼스크류는 다양한 분야에서 고정밀 모션 제어를 얻는데 중요한 역할을 한다. 볼스크류의 특징은 높은 정밀도, 부드러운 모션 제어, 신뢰성과 같은 것으로, 정밀한 배치와 생산성 향상을 위한 중요한 구성 요소이다. 나아가, 볼스크류는 미래에 재생 에너지, 가상 현실, 3D 인쇄와 같은 신흥 산업에서 엄청난 가능성을 가지고 있으며, 혁신을 촉진하고 새로운 기회를 제공한다. 그러므로 볼스크류는 단순한 기계 부품이 아니라 모션 제어의 진보와 기술적 개선을 위한 촉매제라고 할 수 있다.
자료제공: Multidimensions(multidimensions.co.in/blogs)
