무선, 멀티 터치 및 안전 기능을 갖춘 HGW 1033

모듈러 기계 개념은 모듈형 안전 기술을 요구한다. 특히 기계부품을 생산중인 변경해야 하는 경우에는 더욱 그러하다. 안전한 모바일 패널을 갖춘 SPS IPC Drives의 자동화 기술 공급 업체 Sigmatek이 기계 부품을 생산 중에 변경해야하는 경우를 위해 새롭고 안전한 접근법을 제안한다.

HGW 1033의 특징

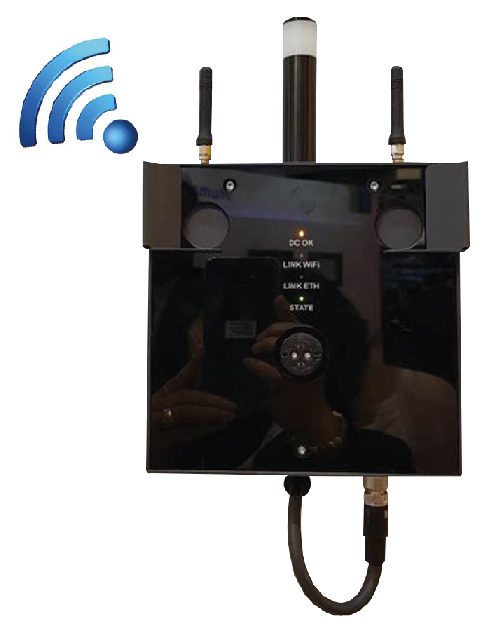

HMI에 무선 장치가 있으면 항상 장치 전체를 이동할 수 있고 움직임이나 과정을 정확하게 통제하고 제어 할 수 있는 적절한 가까운 위치에서 자유로이 동작시킬 수 있으며, 비용 때문에 간단히 필요할 때마다 패널을 설치하는 것을 피할 수 있다. 비상 정지 이외에도 키 스위치와 데드 맨 스위치가 통합되어 일부 응용 분야에서 필요하다. 따라서 HMI를 유지하면서 패널에 무선 링크가 달린 산업용 등급의 도킹 스테이션을 개발했다.

이는 안전 기능이 통합되어 있기 때문에 무선 패널을 사용하여 기계에서 자유롭고 안전하게 이동할 수 있도록 작업자에게 편리성을 제공 한다. 대형 프레스 또는 압출기에 설치하기 위해서는 여전히 많은 작업을 진행해야 한다. 비용문제를 이유로 HMI 디바이스를 어디에나 설치하는 것은 금지되어 있다. 무선 패널은 직원을 도킹 스테이션에서 끌어내고, 기계 뒤쪽에서 공장의 해당 부분으로 이동하여 변경한다. 더 나아가 미래에 모든 근로자는 그가 책임지고 있는 자신 만의 패널을 가지고, 기계로 이동하여 있는 무선 HMI 로 작업 한 후 충전 스테이션에 넣는다.

Sigmatek 사의 Franz Aschl는 “최소한 도킹 스테이션이 통신해야 하므로 안전 제어 장치가 된다. 시각화 데이터는 이론적으로 다른 시스템에서도 가져올 수 있다. 그러나 이것이 시스템 공급 업체로서의 우리 목표는 아니다. 우리는 시장의 전반적인 패키지를 통해 차별화하고 부가가치를 창출하고자 한다.”고 개발의 의미를 전했다.

휴대형 무선 HGW 1033

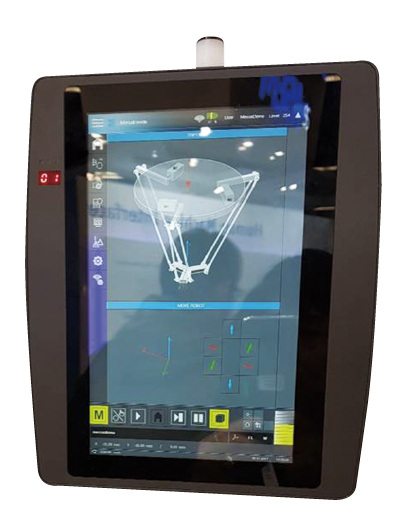

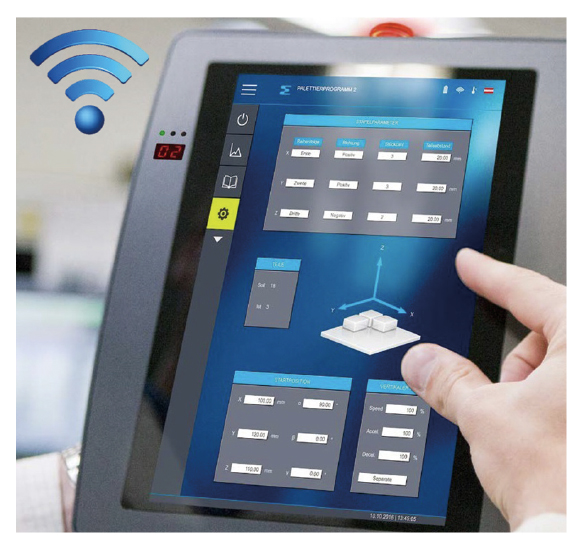

무선 핸드 헬드(Handheld) 패널 HGW 1033은 작동 편의를 위해 모든 정지 장치가 나와 있다. 첫째, 무선 데이터 전송을 통해 생산 공장에 있는 길이가 긴 케이블이 제거되었다. 둘째, 모바일 패널에는 산업용 애플리케이션에 적합한 10.1 인치 멀티 터치 디스플레이(PCT)가 있으며 와이드한 시각화 옵션과 직관적인 운영 개념을 제공한다.

안전을 생각하는 HMI

최근의 HMI에는 확인 버튼, 키 스위치 및 활성 조명이 장착된 비상 정지 버튼을 포함한 안전 기능이 이미 장착되어 있다. 비활성 상태 일 때 버튼이 회색으로 표시된다. 빨간색으로 빛나는 버섯 모양 버튼은 HGW 1033이 시스템에 올바르게 연결되어 있고 안전 요소를 사용할 준비가 되었음을 나타낸다. 기능 지향 데이터와 마찬가지로 Safety 데이터는 표준 WiFi 네트워크를 통해 전송되지만 Black Channel Principle에 따라 전송된다. 무선 HMI를 통해 기계 운영자는 점검 사항을 유연하게 선택하고 하나의 패널만으로 여러 대의 기계, 로봇 또는 시스템 장치를 동시에 조작 할 수 있다. 이를 위해 기계식별을 위한 안전한 7개의 세그먼트 디스플레이가 통합되었다.

HGW 1033의 기타 특징

듀얼 코어 EDGE2 기술 프로세서는 모바일 패널을 충전 할 필요 없이 2시간 연속 사용을 보장하는 통합 배터리 백뿐만 아니라 필요한 시각화 기능을 제공한다. 무선 패널은 OPC-UA 통신을 지원하며 표준으로 USB 인터페이스를 포함한다. 선택적으로, 예를 들어 액세스 레벨을 인가하기 위해 RFID 판독기가 통합 될 수도 있다. 단점을 완전히 보완한 HGW 1033은 안전 요소와 배터리 팩을 포함하여 1,500g으로 무게가 나가므로 다른 휴대용 기기에 비해 가볍게 착용 할 수 있어 저 피로 작업을 보장 할 수 있다. 또한 뒤쪽에 있는 그립 유닛에는 마운트가 없어도 HMI를 기계 구성 요소에 배치 할 수 있는 자석이 있어 매우 실용적이다.

자료제공 : 서보스타
