EtherCAT 기반 제어 기술로 고효율 빌딩 자동화 최적화 실현

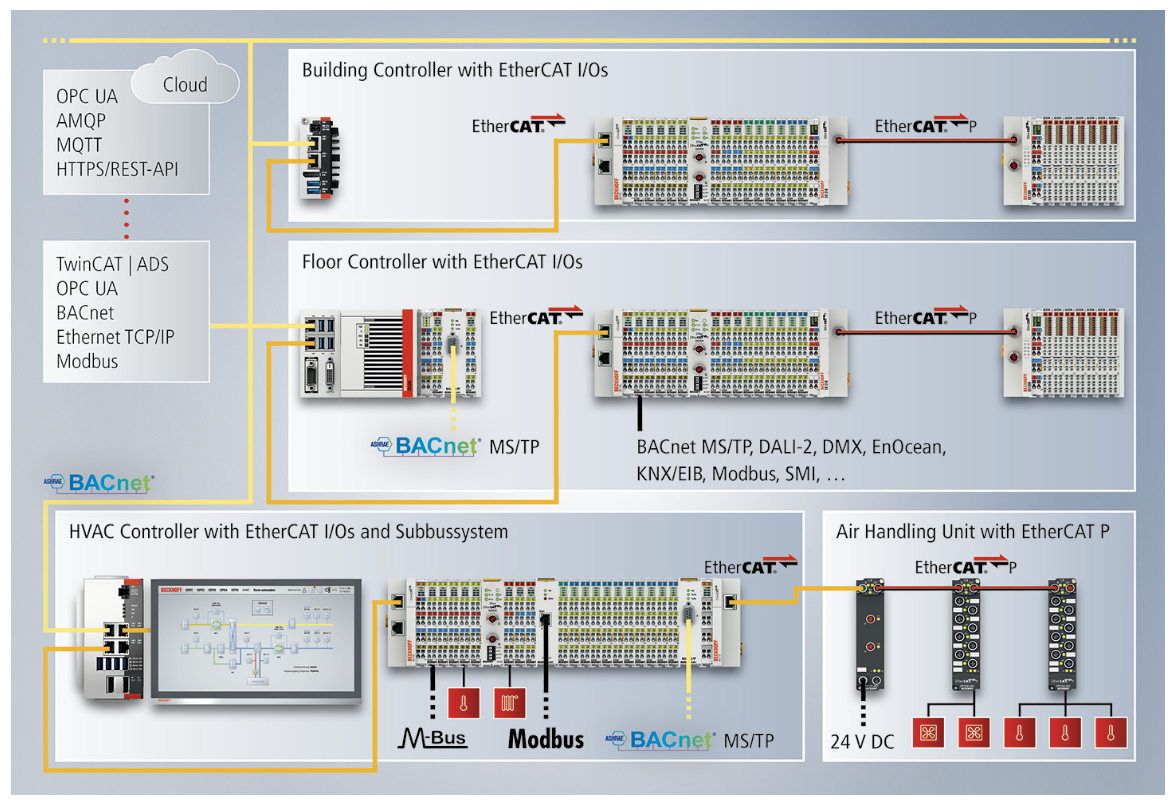

▲ EtherCAT은 광범위한 애플리케이션을 위해 기존의 모든 빌딩 버스 시스템에 개방되어 있는 초고속의 매우 유연한 통신 기술의 장점을 제공한다.

현대의 비주거용 건물은 빌딩 자동화에 대한 요구 사항이 많다. 여기에는 에너지 효율적이고 지속 가능한 건물 운영과 종합적인 에너지 관리부터 전기 이동수단을 위한 충전 인프라, 에너지 및 소비 데이터 기록에 대한 새로운 법적 요건 충족에 이르기까지 다양한 요구 사항이 포함된다. 이는 초고속 데이터 통신을 통해 효율적인 중앙 자동화 아키텍처를 제공하는 Beckhoff의 EtherCAT 기반 제어 기술을 통해 최적으로 구현할 수 있다.

무한한 데이터 수집의 중요성


지난 2023년 20주년을 맞이한 EtherCAT은 다양한 애플리케이션을 위한 고성능 실시간 이더넷 시스템이자 개방형 IEC 표준으로서 그 성공을 확인했다. 여기에는 공조, 조명 및 음영, 공급 시스템의 기술 제어 센터, 이벤트 기술 및 에너지 분배 시스템의 측정 기술과 같은 산업 및 기능적 건물의 광범위한 기능이 포함된다. 빠르고 일관되며 신뢰할 수 있는 데이터 수집이 점점 더중요해지고 있다.

현재 법률에 따라 비주거용 건물의 에너지 및 소비 데이터를 기록해야 하는데, 이는 고성능 통신 기술을 통해서만 효율적이고 비용 효과적으로 달성할 수 있다. 높은 데이터 전송 속도의 중요성은 VDI 3814 표준 파트 1(빌딩 자동화 및 제어 시스템(BACS) - 기본 사항)에서도 확인된다. 이 표준은 빌딩 자동화 시스템의 응답 시간이 사용성에 큰 영향을 미친다고 명시하고 있는데, 이는 룸 자동화 시스템의 유연성이 무한한 경우 모든 세그먼트, 룸 및 영역 간의 빠른 통신이 필요 하기 때문이다.

EtherCAT 기반의 중앙 집중식 제어 기술


EtherCAT 기반의 중앙 자동화 철학으로 사양을 최적으로 구현할 수 있다. 즉, 제어가 필요에 따라 하나 이상의 산업용 PC에 분산된다. 이 기술은 분산형 I/O와 빠른 EtherCAT 통신을 통해 필요한 데이터를 공급한다.

따라서 일반적으로 많은 컨트롤러가 각각 몇 개의 I/O만 작동하는 복잡한 기존 접근 방식에 대한 대안으로 필요한 수의 I/O 구성 요소를 작동할 수 있는 가능한 적은 수의 컨트롤러로 비용 최적화된 구조를 설정할 수 있다.

이러한 핵심 철학은 EtherCAT 기반 시스템 솔루션의 개방성으로 뒷받침된 다. EtherCAT은 모든 빌딩 자동화 필드버스 시스템을 통합할 수 있는 기술적 기반을 제공하므로 기존 데이터 전송에서 종종 발생하는 하위 시스템 병목 현상을 방지할 수 있다. 예를 들어, BACnet/IP, BACnet-MS/TP, DALI, DMX 등은 관련 EtherCAT 터미널과 버스 터미널을 통해 원활하게 통합할 수 있다.

자료제공: Beckhoff(www.beckhoff.com)
