‘프로파일 레일’의 수명 연장 및 성능 최적화 방법
원형 레일 선형 가이드는 전체 소유 비용이 가장 낮은 장점을 갖고 있지만, 더 높은 강성과 부하 용량을 달성하고 설치 범위를 줄이거나 정확도를 높이기 위해 기계 설계자는 프로파일(또는 사각 형) 레일을 지정하는 경우가 많다.
설계자는 실험실 혈액 분석기의 피펫을 안내하는 소형 레일부터 공장에서 팔레트를 운반하는 대형 다축 로봇 시스템에 이르기까지 다양한 응용 분야에서 프로 파일 레일을 사용할 수 있다. 프로파일 레일의 높은 강성은 CNC 기계 응용 분야 및 반도체 생산에서 합리적인 선택이다.
모든 선형 모션 구성요소와 마찬가지로 내구성은 주로 속도, 부하 및 듀티 사이클의 함수이며 애플리케이션에 따라 매개변수가 결정된다. 이러한 매개변수 내에서 프로파일 레일 선형 가이드의 수명을 연장하려면 부지런한 윤활 및 오염 방지가 가장 중요하다.
기억해야 할 점은 밀봉된 레이디얼 베어링과 달리 선형 베어링은 개방되어 있다는 것이다. 이 씰은 윤활을 유지하고 오염을 차단한다. 적절한 윤활 및 오염 방지를 따르는 것이 필수이다. 내구 성에 영향을 미치는 다른 요소로는 크기 조정, 구조 및 장착 선택 등이 있다. 이러한 옵션과 장단점에 대해 자세히 알면 프로파일 레일 솔루션의 수명 성능을 극대화하는 데 도움이 될 수 있다.
윤활 모범 사례
모든 프로파일 레일 고장의 약 75%는 부적절한 윤활 또는 오염 으로 인해 발생한다. 자동차 오일 교환과 마찬가지로 레일과 베어링 윤활도 정기적으로 이루어져 고체 및 액체 오염으로 인한 부식을 방지해야 한다.
윤활은 파괴적인 미립자를 씻어내고 마찰과 마모를 최소화한다. 의료 영상실과 같은 깨끗한 환경에서는 연간 재윤활로 충분할 수 있지만, 먼지가 많고 더러운 공장에서는 매월 간격이 필요할 수 있다.
대부분의 회사는 일상적인 예방 유지 관리 일정에 맞춰 윤활 빈 도를 조정하는 것을 선호한다. 검사 결과 퍼징된 그리스의 모양이 좋지 않거나 레일이 매우 건조한 것으로 나타나면 해당 용도에 더자주 재윤활이 필요할 수 있다.
반대로 퍼지된 그리스의 상태가 양호하고 레일이 적절하게 윤활된 것처럼 보이면 작업자는 윤활 간격을 늘릴 수 있다.
또 다른 훌륭한 옵션은 추가 씰과 스크레이퍼를 사용하여 블록 (캐리지)에 자체 윤활 저장소를 사용하는 것이다. 일부 프로파일 레일 제조업체는 볼 사이에 스페이서가 있는 블록을 제공한다. 이는 볼과 트랩 윤활(및 일부
오염 물질) 사이의 마찰을 극적으로 낮추어 오염이 덜 우려되는 경우 수명을 연장하거나 특정 오염 물질에 대한 윤활 퍼지를 제한하여 수명을 제한한다.
올바른 그리스(예: 식품 안전 또는 고온 그리스)를 사용하는 것도 중요하며 해당 그리스 도포에 대한 모범 사례를 따르는 것도 간과해서는 안된다. 레일 서비스 담당자는 블록에서 새로운 그리 스가 나올 때까지 계속해서 블록의 윤활 포트에 윤활유를 추가한 다음 레일 전체에 윤활유를 도포하기 위해 몇 번 순환해야 한다.
기계는 윤활 없이 작동해서는 안 된다. 또한 유지보수 기술자는 환경으로부터 최대한의 보호를 위해 씰과 와이퍼를 자주 청소하고 마모된 씰과 와이퍼를 정기적으로 교체해야 한다.
수명이 다한 캐리지를 교체할 때 소유자는 시간이 지남에 따라 마모되고 손상될 수 있으므로 새 레일을 심각하게 고려해야 한다. 이미 마모된 레일에 새 캐리지를 장착하면 새 캐리지가 조기에 마모되어 고장날 수 있으며, 심지어 치명적인 경우도 발생할 수 있다.

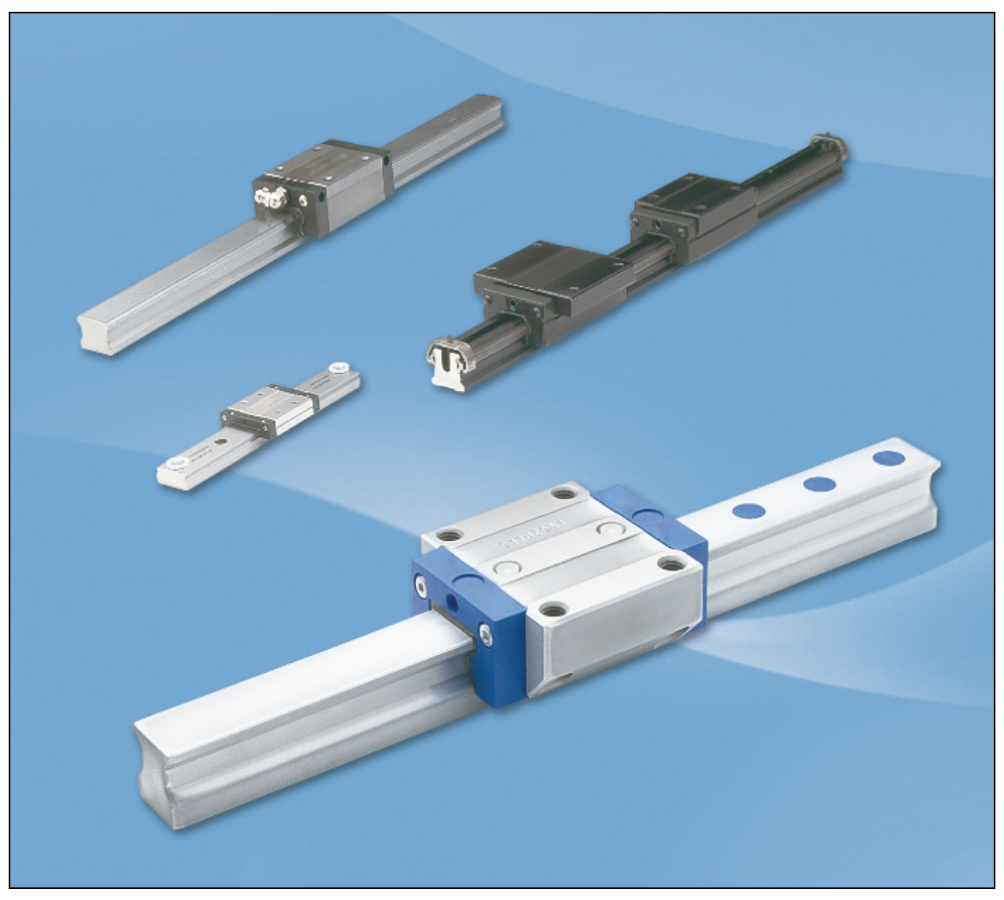

<그림1> 프로파일 레일 솔루션은 애플리케이션의 너비와 길이에 따라 최적화될 수 있다.
적절한 크기 조정
모션 프로필이 전체 크기 조정 매개변수를 결정하지만 시스템 수명을 향상시킬 수 있는 일부 변형의 여지가 있을 수 있다. 공칭 프로파일 레일 폭은 5~100mm이며 단일 조각으로 최대 6m 길이로 제공된다(그림1).
일반적으로 스톡 길이가 3~4미터를 초과하는 부품의 경우 레일을 맞대어 놓을 수 있다. 그러나 이를 위해서는 결합된 레일 사이의 간격을 최소화하기 위해 맞댐 끝 부분에 특수끝 가공이 필요하다. 원활한 작동과 긴 베어링 수명을 위해 레일 사이의 간격이 캐리지 볼 직경의 1/2을 초과할 수 없으므로 설치 정렬도 더욱 중요하다.
레일이 클수록 부하 용량도 커지며, 용량의 작은 부분을 사용 하면 수명이 연장될 수 있다. 예를 들어, 지속적으로 100파운드만 움직이는 500파운드 용량 장치는 전체 용량을 지속적으로 사용 하는 동일한 시스템보다 훨씬 오래 지속된다.
일부 설계자는 예상 조립 수명을 늘리기 위해 프로파일 레일 시스템의 크기를 크게 늘렸다. 다른 사람들은 아마도 1인치 볼 나사를 구동하는 0.5인치 프로파일 레일이 균형이 맞지 않는 것처럼 보인다고 생각하여 미적 목적으로 크기를 너무 크게 만들 수도 있다. 또는 모션 프로파일이 요구하는 것보다 더 큰 레일을 지정하여 추가 비용에 대한 대응으로 내구성 이점과 개선된 시각적 균형을 달성할 수도 있다.
캐리지 크기도 내구성에 영향을 미칠 수 있다. 블록이 길수록 부하 용량이 늘어나고, 블록이 넓을수록 장착 옵션이 늘어난다. 그러나 윤활 간격과 오염 요인을 고려하면 베어링은 일반적으로 L10 수명 계산 예측을 훨씬 초과한다. 온라인 크기 조정 및 선택 도구(그림2)를 사용하면 설계자가 정확한 구성을 쉽게 얻을 수 있다. 이러한 도구는 기술 정보, 3D CAD 도면, 가격 및 리드 타임을 제공한다.

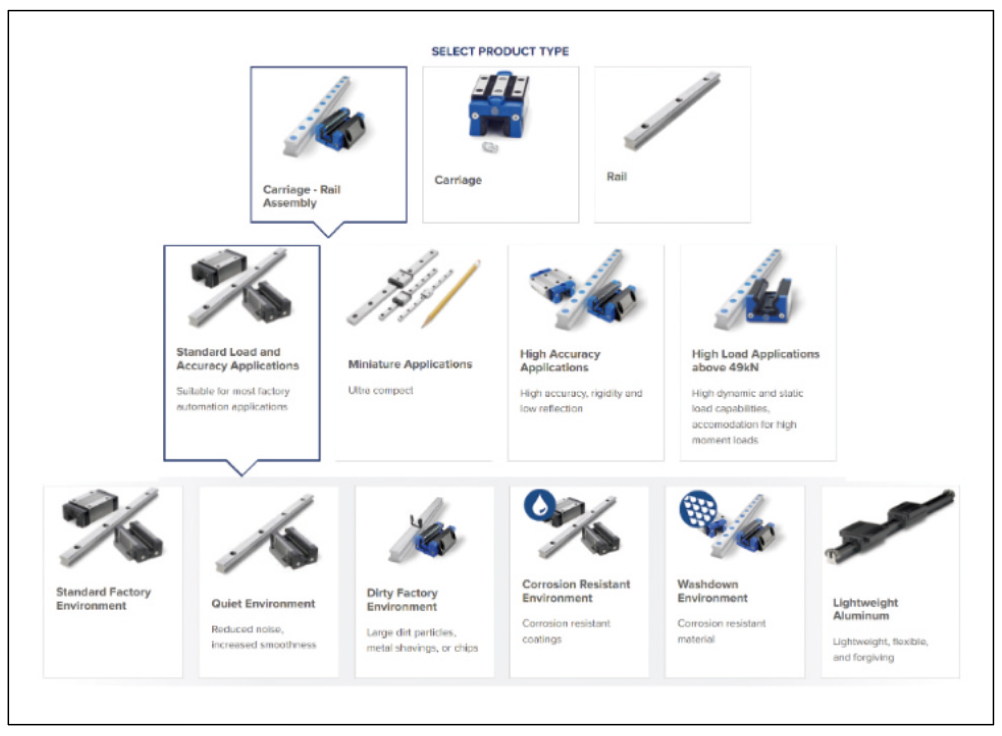

<그림2> Thomson의 온라인 크기 조정 및 선택 도구는 시각적 도구를 사용하여 사용자에게 단 몇 분 만에 최적의 프로파일 레일을 선택할 수 있도록 안내한다.
사전 로드 문제
강성을 높이고 처짐을 줄이기 위해 예압을 지정하는 설계자는 예압이 실제로 필요한지 확인해야 한다. 표준 제조업체 예압은 대부 분의 응용 분야에 완벽한 경우가 많다. 증가된 예압이 필요한 일반적인 응용 분야에는 CNC머시닝 센터에 사용되는 선형 베어링이 포함된다. 제조업체는 일반적으로 롤링 요소를 대형화하여 캐리지에 예압을 추가한다.
그러나 응용 프로그램이 수평으로 실행되는 경우 예압이 중복 되는 경우가 많다. 즉, 하중 무게가 예압보다 강성을 더 높이고 처짐을 더 줄일 가능성이 높다. 예압을 하면 수명이 단축된다. 그러나 예압은 정격 동적 부하 용량의 최대 13%에 불과하므로 적용 가능한 경우 예압의 이점은 일반적으로 수명에 미치는 영향보다더 크다.
설계에 단일 레일이 필요하지만 하중이 레일과 캐리지의 중심선에 없는 경우 모멘트 하중을 처리하기 위해 블록과 레일의 크기를 늘리거나 예압을 추가해야 할 수 있다. 이는 레일 사이에 하중이 가해지는 2블록 및 레일 어셈블리를 사용하면 방지할 수있다. 이는 로딩 순간을 제거하여 필요한 레일과 캐리지 크기를 줄이고 사전 로딩의 필요성을 없애준다.
정렬 및 표면 준비
다른 모든 것이 동일하다면 잘 정렬된 응용 프로그램은 제대로 정렬되지 않은 응용 프로그램보다 오래 지속된다. 정렬은 주로 표면 준비의 기능이다. 정밀하게 가공된 표면에 프로파일 레일을 볼트로 고정하는 것이 중요하다.
제대로 준비된 장착 표면이 없으면 가이드가 거칠어지고 더 자주 교체해야 한다. 장착 표면의 사소한 평탄도 오류도 베어링 수명을 최대 50%까지 줄일 수 있으며, 더심각한 정렬 문제는 즉각적인 고장으로 이어질 수 있다.
적절한 표면 준비가 이루어졌다면 다음 문제는 레일 간의 평행 성을 만드는 것이다. 블록이 미리 로드되어 플레이 횟수가 훨씬 줄어들면 이는 특히 중요해진다. 정렬 불량으로 인해 하중이 크게 증가하고 그에 따른 베어링 수명이 단축된다. 보다 정밀한 응용 분야에서는 평행성을 요구하는 수준에 도달하기 위해 레이저 측정이 필요할 수 있다.
그러나 표면 준비에는 비용이 많이 들 수 있다. 설계가 정확도는 낮고 규정 준수는 더 많이 허용할 수 있다면 표면 준비가 덜 필요하므로 비용을 절약할 수 있다. 궁극적으로 프로파일 레일에 필요한 표면 준비 정도는 롤링 요소의 배열과 필요한 정밀도 수준에 따라 달라진다.
<그림3> 프로파일 레일 롤링 요소의 내구성은 주로 그림에 있는 세 가지 레일 아키 텍처 중 하나를 선택하는 데 달려 있다.
전동체 배열
설계자는 규정 준수에 대한 공차 또는 선호도와 예산 제약에 따라 롤링 요소를 구성하며, 이는 수행되는 표면 준비 양에 영향을 미친다. 다음 아키텍처 선택은 표면 준비 수준에 따라 내구성에 영향을 미칠 수 있다(그림3).
• 더블 백 아키텍처는 4개의 볼 베어링 또는 롤러 베어링 트랙(각각 2개의 접촉점 포함)을 배열하여 강성과 모멘트 암을 극대화 하며 ‘D’로 표시된다.
• 고딕 아치 구조는 강성에 대한 부정적인 영향을 최소화하고 중간 모멘트 암 ‘D’를 허용하면서 더 작은 레일 크기를 허용하기 위해 2개의 더 큰 볼 베어링 트랙(각각 4개의 접점이 있음)을 배열한다.
• 양면 아키텍처는 4개의 볼 베어링 트랙(각각 2개의 접점이 있음)을 레일에 더 높게 배치하여 컴플라이언스를 높이는 동시에 모멘트 암 ‘D’에 대한 부정적인 영향을 최소화한다.
가장 견고하고 정확한 롤링 요소 선택은 표면 준비에 가장 많은 투자가 필요한 이중 지지 구성이다. 고딕 아치 구성은 다음으로 가장 견고하고 정확하며 표면 준비가 덜 필요하다. 양면 디자인은 견고성이 가장 낮고 유연성이 가장 높기 때문에 표면 준비에 대한 투자가 가장 적다. 그러나 최고의 정확성이나 강성이 필요하지 않은 설계자라도 예산이 허용하는 한 표면 처리를 최대한 지정하여 수명 연장을 위해 최적화할 수 있다.
레일 / 캐리지
일반적인 프로파일 레일 시스템에는 각 레일에 2개의 캐리지가 있는 2개의 레일이 포함된다. 시스템에 레일이나 캐리지를 추가 하면 일반적으로 애플리케이션이 기하급수적으로 복잡해지기 때문에 설계 위험이 추가된다.
그러나 일부 프로젝트 요구 사항으로 인해 이러한 과제보다 더 중요한 요구 사항이 발생한다. 적용 범위가 크거나 절대 최소 편향에 우선순위를 두는 경우는 트레이드 오프로 인해 증가된 정렬 요구 사항에 걸맞은 더 높은 레일 및 캐리지 수가 발생하는 예이다.
프로파일 레일 조립 수명은 모션 프로파일, 환경 및 예방적 유지 관리 방식에 따라 크게 달라질 수 있으며, 엄격한 윤활 일정과 부식 방지가 가장 중요한 요소이다. 수명에 영향을 미치는 추가 선택에는 더 큰 레일 사용, 불필요한 사전 로드 방지, 여러 레일 또는 캐리지 배치 등이 포함된다.
적절한 정렬도 레일 내구성에 중요한 요소이다. 올바른 정렬은 설계자가 정확도 및 규정 준수 요구 사항에 따라 조정할 수 있는 장착 표면 품질에 대한 충분한 투자에 달려 있다. 대부분의 레일 고장은 열악한 윤활 관행이나 오염 문제로 인해 발생하므로 이러한 유지 관리 작업이 다른 모든 작업보다 우선시된다는 점을 다시 한번 강조한다.
자료제공: Thomson(www.thomsonlinear.com)
