WebAccess/SCADA 솔루션을 활용한 생산 장비 모니터링 시스템 적용 사례

어드밴텍의 WebAccess 플랫폼

태국의 제조업은 경제 발전의 주요 동력으로 평가받고 있으며, 이로 인해 제조업체들이 경쟁력을 유지하기 위한 목적 하에 생산 설비 및 관리의 현대화를 지원하는 첨단 기술 채택에 힘쓰고 있다.

이와 같은 첨단 기술에는 SCADA 시스템을 통해 공장 자동화로의 전환이 용이하게 이뤄지도록 지원하는 생산 장비 모니터링이 포함된다. 그러나 대부분의 공장들에는 새로운 장치를 설치할 수 있는 공간이 부족한데다가 생산 설비의 종류는 크기, 환경 조건 및 제조 용이성별로 다양하다.

이 때문에 장비 모니터링 시스템은 다양한 환경에 설치가 가능할 정도로 작고 유연해야지만 업체의 선택을 받을 수 있다.

이와 관련해 어드밴텍의 WebAccess 플랫폼은 견고하고 정교한 하드웨어와 소프트웨어를 통합해 지능적인 무선 모니터링 솔루션을 사용자에게 제공하는데, 시스템 관리자는 이 플랫폼이 구현한 솔루션을 통해 다양한 애플리케이션에 적용 가능한 시스템을 개발할 수 있다.

어드밴텍의 WebAccess/SCADA 솔루션을 활용한 시스템 구성

어드밴텍은 ‘WISE-4050 무선 I/O 모듈’과 ‘UNO-2437G 임베디드 자동화 컴퓨터 및 WebAccess/SCADA 브라우저 기반의 소프트웨어’를 통합해 쉬운 개발과 구성 및 배치를 지원하는 솔루션 플랫폼을 고객에게 제공하고 있다. 태국의 자동화 시스템 업체인 IBCON은 이 플랫폼을 활용해 공장 장비 모니터링 시스템을 더욱 효율적이고 빠르게 설계할 수 있었다.

플랫폼을 구성하고 있는 WISE-4050은 각각 4개의 디지털 입출력 채널을 보유하고 있으며, 무선 모듈을 제공해 시스템 통합자가 추가 배선 없이도 데이터 수집을 쉽게 진행하고, 유연한 네트워크 확장 및 업그레이드를 원활히 수행할 수 있도록 지원한다. 이 같은 모듈에는 데이터 손실을 억제함으로써 정확한 전송을 수행하는 RTC 타임 스탬프가 적용된 데이터 로그 기능이 내장되어 있다.

UNO-2473G는 기존의 4U 산업용 자동화 컴퓨터와 비교했을 때 폼 팩터가 상대적으로 작아 설치에 필요한 공간을 절감시키며, 견고한 팬리스 디자인과 넓은 작동 온도(-20~60℃), 빠른 열 발산 기능을 지니고 있어 혹독한 산업 환경에서도 원활한 작동을 구현할 수 있다.

WebAccess/SCADA 소프트웨어 플랫폼은 독특한 애니메이션 그래픽 디스플레이와 실시간 데이터 그래프 및 데이터, 알람 로그 보고서를 디자인하는 라이브러리와 개발 도구를 갖춘 웹 기반 솔루션이다.

이 플랫폼에 내장되어 있는 HTML5 기반의 사용자 인터페이스와 지능형 대시보드는 일정 제어 및 추세 분석과 같은 지능형 관리 기능에 필요한 플랫폼·브라우저 간의 데이터 분석 작업이 용이하게 이뤄지도록 지원한다.

이에 더해 WebAccess/SCADA 플랫폼은 웹 서버 역할을 수행할 수 있으며, 추가 라이선스 없이도 1,024개의 클라이언트 장치를 지원함으로써 사용자가 브라우저나 모바일 장치를 통해 원격으로 플랫폼에 접근할 수 있도록 돕는다.

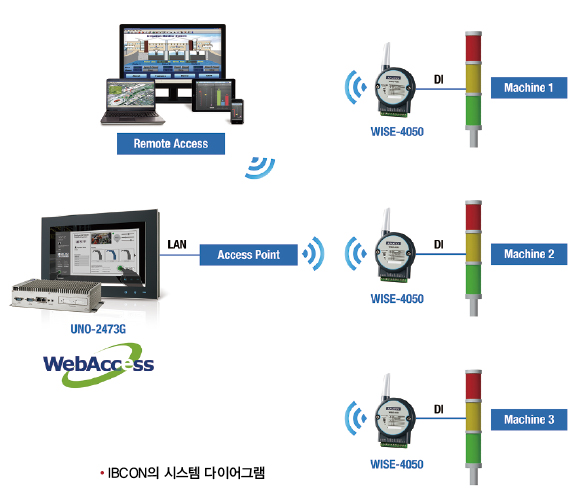

한편, IBCON의 공장 장비 모니터링 시스템은 기계 표시등에서 디지털 신호를 무선으로 수집하는 WISE-4050 모듈과 WebAccess/SCADA 소프트웨어가 설치된 UNO-2473G 컴퓨터로 구성되어 있으며, 데이터를 전송한다.

이 시스템은 경보 발생 시 해당 직원에게 해당 상황을 자동으로 통보하며, 시스템 관리자는 시공간에 의한 제약을 받지 않고 머신 데이터에 접근해 실시간 모니터링과 중앙 집중식 관리를 수행할 수 있다.

WebAccess/SCADA 솔루션 적용 결과

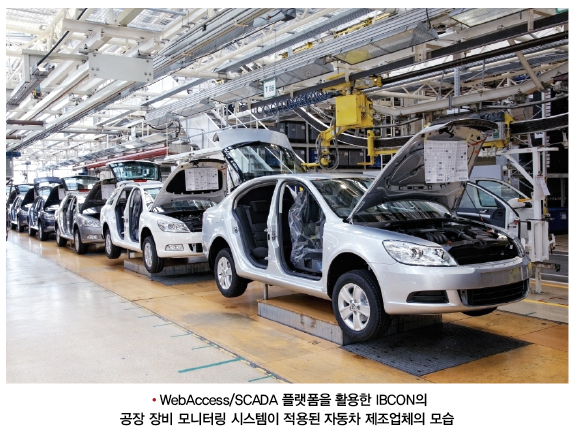

어드밴텍의 WebAccess/SCADA 플랫폼에 기반을 두고 있는 IBCON의 공장 장비 모니터링 시스템은 현재 태국에서 잘 알려져 있는 자동차 제조업체와 타이어 제조업체 등에서 활용되고 있다.

이 제조업체들은 모니터링 시스템을 설치한 이후 효율적인 생산 관리를 실현해 결과적으로는 고객 만족도를 향상시킬 수 있었고, 이 때문에 계속해서 IBCON의 시스템을 활용할 계획이다. 한편, 최근 IBCON은 매출 증대로 인해 어드밴텍의 ‘WISE-PaaS Alliance VIP 회원’이 되었는데, 이를 계기로 양사는 태국에서 공동으로 Industry 4.0 개발을 추진 중이다.

이 같은 일련의 과정을 보게 되면, 어드밴텍의 지능형 산업 자동화 솔루션이 무선 하드웨어와 정교한 소프트웨어를 통합해 제조업체 및 시스템 통합 업체 내에 있는 시스템의 복잡성을 줄이고, 설치를 간소화해 개발 편의성과 효율성을 향상시킴을 알 수 있다.

자료 제공 : 어드밴텍
