Elantas Beck의 인터페이스 카드 시스템을 대체한 터크의 I/O 시스템, excomⓇ

19″ 카드를 대체할 필드버스

Elantas Beck은 다년간 활용해 온 인터페이스 모듈이 결함에 취약해지자 대체 방안에 관해 고민하기 시작했다. 이 같은 고민은 리스크 감소를 위해 한 개의 반응기 라인에 대한 인터페이스 기술 현대화 작업을 진행하는 동시에 다른 반응기 라인에 활용 가능한 대체 모듈을 비치하는 조치로 이어졌다.

한편, 유지보수 담당자인 Thomas(토마스)는 19인치 카드와 DIN-Rail 장비 등의 다양한 대체 솔루션을 검토했고, 최종적으로 필드버스를 적용하기로 결정했다.

또한 Thomas는 방폭 기능을 지니고 있는데다가 활용 중인 S7-PLC와의 간편하고 직접적인 연결이 가능한 현대적인 솔루션의 필요성을 느끼게 되어 리모트 I/O 시스템을 적용하기로 결정한 후 적합한 공급 업체를 찾기 시작했다. 공급 업체 선정은 설비 현대화 및 확장 전문 업체인 EAB 오토메이션과의 공동 작업 하에 진행되었다.

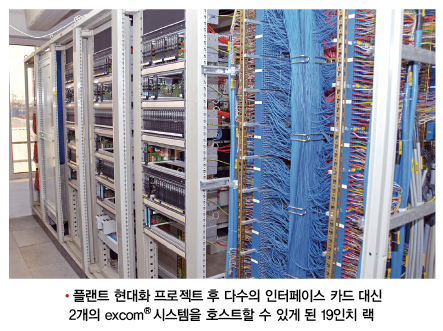

19″ 랙 내에 설치 가능한 소형 시스템

EAB 오토메이션은 리모트 I/O 시스템을 공급하는 다양한 업체들을 다각적으로 비교, 검토한 끝에 터크의 리모트 I/O 시스템인 excomⓇ을 선택했다.

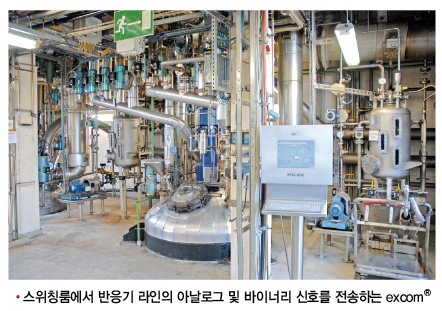

이와 관련해 EAB 오토메이션의 엔지니어인 Jochen(조헨)은 “터크의 리모트 I/O는 다루기 쉬운데다가 소형 하우징을 갖추고 있어 기존의 19인치 랙에 150개의 I/O를 설치할 수 있었다”고 말했다. 이 같은 excomⓇ은 반응기 라인에 별도의 PLC를 설치하지 않아도 되며, S7을 통해 신호를 직접 전송한다.

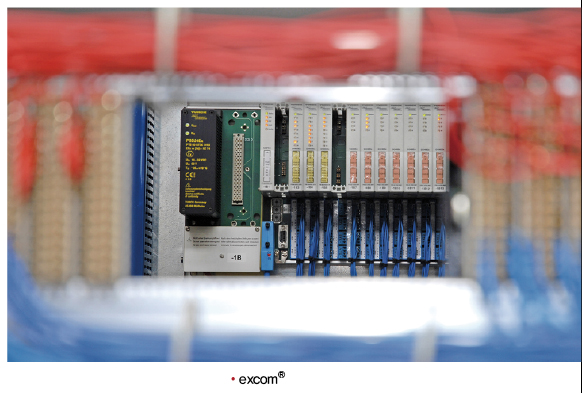

excomⓇ의 주요 특성

excomⓇ은 1종 폭발위험지역과 2종 폭발위험지역에 적용될 수 있으며, 필드 회로의 경우, 0종 폭발위험지역상에서도 활용 가능하다. 또한, excomⓇ은 IP20 등급을 갖추고 있어 18.2mm의 너비에서 4개의 아날로그 또는 4~8개의 입출력을 제공할 수 있다.

이중화 전원 및 이중화 게이트웨이와 16개의 E/A 모듈은 각각 43.2cm와 20.6cm, 11cm의 너비에 적용될 수 있는데, 사용자는 이 구성을 통해 128개의 바이너리 또는 64개의 아날로그 채널을 활용할 수 있다. 한편, 모든 모듈은 본질 안전 ‘Ex ia’ 인터페이스를 장착하고 있어 별도의 보호 조치가 필요 없으며, 24VDC 또는 230VAC의 전원을 공급할 수 있다.

추가적으로 파워 서플라이를 포함하고 있는 모듈은 1종 폭발위험지역에서 작동 중 교환이 가능할 뿐만 아니라 핫 스와핑 및 폭발 방지를 수행하며, 현장 장비의 HARTⓇ 파라미터 설정 등도 수행할 수 있다.

자료 제공 : 터크코리아
