머신 비전상의 USB 3.1

USB 3.1의 정의

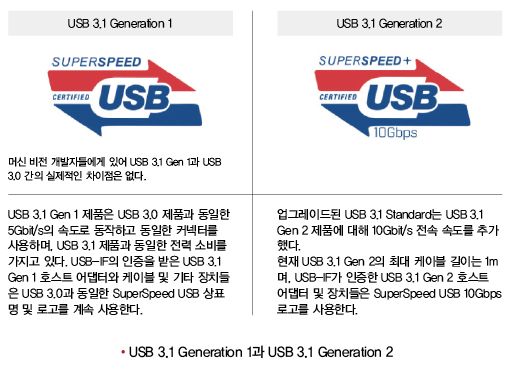

머신 비전에서 USB 3.1이 의미하는 바를 파악하기 위해서는 업데이트된 버전의 숫자에 주목해야 하는데, 이 숫자는 새로운 옵션인 10Gbps의 전송 속도가 추가됐음을 의미한다. USB 3.1은 Gen1-‘SuperSpeed USB’와 Gen2-‘SuperSpeed USB 10Gbps’ 두 가지 버전으로 구성되어 있다.

모든 USB 3.1 장치는 하위 USB 3.0 및 USB 2.0과의 호환이 가능하며, USB 제품의 전송 속도와 관련되어 있다. 이 전송 속도는 Type-C 커넥터 또는 USB 전원 공급 장치와는 관계가 없으며, USB 3 Vision Standard 역시 이 같은 USB 사양 업데이트에 의해 영향을 받지 않는다.

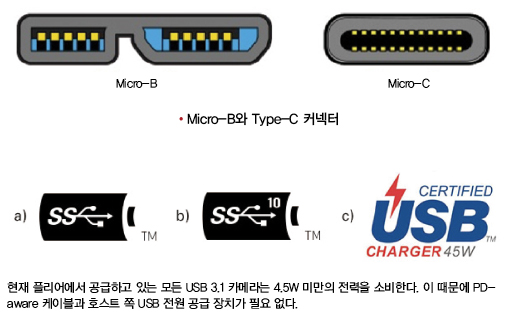

Type-C 커넥터와 USB 3.1과의 연관성

Type-C 커넥터는 휴대폰 및 노트북 등과 같은 일반적인 USB 3.1 장비들에서 널리 활용되고 있다.

사용자는 이 같은 Type-C 커넥터를 뒤집어 사용할 수 있는데, 이 때문에 Type-C 커넥터는 호스트 장치 측에서도 활용된다. 한편, 앞으로 추가될 수 있는 직렬 통신과 업데이트될 USB 버전과의 호환성을 지원하는 여분의 핀이 있긴 하지만, Type-C 커넥터는 엄연히 USB 3.1 사양과는 별개다.

이는 곧 사용자가 Type-C 커넥터를 포함하고 있는 제품을 사용한다고 하더라도 USB 3.1의 전송 속도를 지원받을 수 없음을 의미한다. 이에 플리어는 현재 Type-C 커넥터를 사용하는 제품을 제공하지 않음에도 불구하고 Type-C의 생태계를 면밀히 관찰하고 있다.

USB 전원 공급

새로운 USB 전원 공급 사양은 늘어나는 전력 소비량을 충족시키는 데 필요한 USB 3.1과 함께 개발되었다. Type-C 커넥터가 USB 3.1 사양과 별개인 것처럼 USB 전원 공급 사양도 USB 3.1의 사양과는 상관이 없다.

이와 같은 새로운 사양은 호스트 어댑터가 장치를 향해 포트당 4.5W에서 100W의 전력으로 공급할 수 있는 전력량을 증가시키는 역할을 하는데, 이러한 USB 전원 공급 표준에는 호스트와 장치 간의 응답 확인 방식 기능을 내포하고 있는 PD-aware 케이블이 포함되어 있다.

이로 인해 만약 사용자가 장치를 연결한다면 호스트상에서 5A부터 최대 20V까지를 요구할 수 있으며, 900mA에서 5V 이상을 공급하기 전에 호스트가 케이블을 먼저 점검함으로써 요구되는 만큼의 전력을 안전하게 전달할 수 있는지에 관한 여부를 확인할 수 있다.

만약 케이블이 높은 전원을 공급할 수 있다는 확신이 서면 호스트가 전원을 공급하는데, 이 때 5V 이상의 전압 또는 1.5A 이상의 전류로 전원 공급을 지원하는 USB 포트는 USB 전원 공급 로고로 표시된다.
