RFID 기반의 방수 확인 솔루션

상대 습도 감지로 누수 여부 점검

완전 자동화된 누수 점검 솔루션을 파트너사인 스마트랙, 빌란트와 함께 개발했는데, 이 시스템은 UHF-RFID 기술을 통해 별도의 수작업 공정 없이 차체 내의 누수를 감지한다. 이 공정은 습도에 반응하는 태그를 차량의 누수 예상 지점에 부착하는 것만으로도 가능하기 때문에 자동차 제조 현장에서 일하는 누구나 큰 어려움 없이 활용할 수 있다.

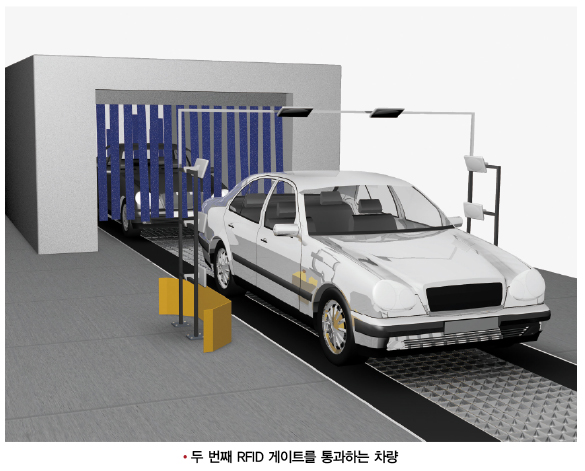

한편, 생산된 차량은 레인 스프레이 챔버 최종 검사에 들어가기 전에 모든 태그 데이터를 등록하는 첫 번째 RFID 게이트를 통과하게 된다. 차량에 대한 스프레이 공정이 끝난 후에는 두 번째 RFID 게이트가 게이트로 진입한 차량의 데이터를 읽어 습기 존재 여부를 확인하는데, 만약 습기가 발견될 시 이 시스템은 첫 번째 RFID 게이트의 데이터와 두 번째 RFID 게이트의 데이터 차를 검출해 사용자의 MES 시스템으로 오류 메시지를 전송한다.

이 같은 점검 과정에서 결함이 있는 것으로 판명된 차체들은 라인에서 제외된 후 재작업이 이뤄지는 라인으로 이동한다.

자동차 제조사와의 긴밀한 협조로 만든 솔루션

터크는 지금까지 설명한 누수 점검 시스템 솔루션을 자동차 제조사와의 긴밀한 협력 끝에 완성했다. 솔루션의 1차 시험 단계가 차량 제조사에서 성공적으로 완료될 시 시스템 적합성을 실제 현장에서 확인하는 작업이 이뤄지고, 터크가 턴키 방식을 통해 누수 점검 솔루션을 구현한다. 한편, 터크의 두 파트너사 중 하나인 빌란트는 게이트 제공과 사용자의 MES 시스템 통합을 담당하고, 또 다른 파트너사인 스마트랙은 습도 감지용 센서 태그를 개발하고 생산한다.

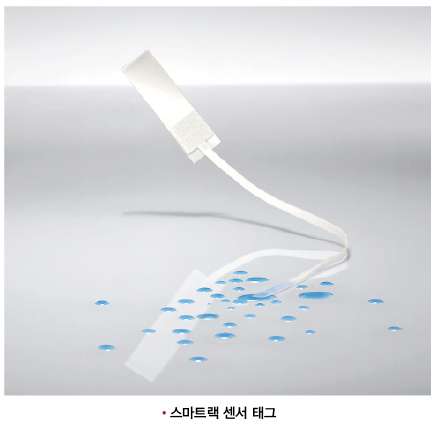

센서 태그

지금까지 설명한 솔루션을 구성하는 요소 중 하나인 패시브 UHF-RFID 센서 태그는 금속에 대한 부착이 가능하며, 차량 구조와 상관없이 데이터를 읽을 수 있다. 이 센서 태그는 21.5mm×73mm의 크기로 이뤄진 접착식 센서 태그로, 차체 대부분의 지점에 부착 가능하며, 직접 부착이 불가능한 영역에 적용해야 하는 경우, 사용자는 태그의 확장형을 활용할 수 있다.

태그가 습기를 감지하면 게이트 RFID 안테나에 저장된 임피던스 값에 차이가 발생하는데, 이를 통해 사용자는 습기 침투 여부를 파악할 수 있으며, 평가 소프트웨어를 활용해 영향을 받은 차량 내 지점의 데이터를 수집해 자료화할 수도 있다.

일반적으로 한국에서 RFID 태그는 900MHz 대역의 주파수상에서 작동하는데, 패시브 RFID 센서 태그는 별도의 전원 공급이 필요 없을 뿐만 아니라 차량에 부착되어 있는 동안은 언제든지 데이터를 다시 읽어 들일 수 있다. 또한 이 같은 태그는 휴대용 RFID 리더기나 게이트 형태의 읽기/쓰기 안테나에서 구동에 필요한 에너지를 공급받는다.

결론

생산 라인의 완전 자동화된 품질 관리는 수작업으로 인해 발생하는 오류를 해결할 수 있고, 결함이 감지된 차량을 신속하게 라인에서 제외시켜 불량률을 줄일 수 있다. 사용자는 이 과정에서 생성된 데이터를 MES, ERP 시스템을 통해 직접 확인할 수 있으며, 점검 과정을 모두 거친 차량 중 누수 현상이 전혀 없다고 판명된 차량만이 출하되므로 누수로 인해 발생하는 고객의 불만 제기를 사전에 예방할 수 있다. 이 같은 터크의 자동화된 누수 방지 솔루션은 결론적으로 품질 향상을 구현해 고객과 차량 제조사 모두의 만족을 이끌어낼 수 있다.

자료 제공: 터크 코리아
