커미조아, Data Acquisition(DAQ)솔루션

독창적인 기술력, 제품 안정성, 뛰어난 성능

DAQ 장치는 전기적인 신호를 디지털 데이터로 변환하거나 디지털 데이터를 전기 신호로 변환해주는 장치이다. 대표적인 DAQ 장치로는 아날로그 신호를 디지털 데이터로 변환하는 아날로그 입력보드와 디지털 데이터를 아날로그 신호로 변환하는 아날로그 출력보드 등을 들 수 있다.

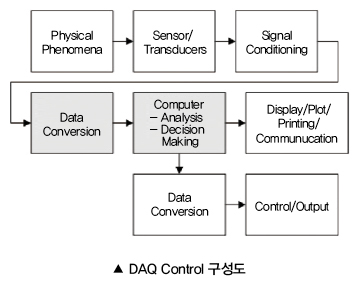

Data Acquisition & Control System

최근 많은 분야에서 Data Acquisition & Control이 요구되고 있다. 이러한 Data Acquisition& Control은 전기, 전자, 철강, 기계, 화학, 석유, 식품, 에너지, 유전공학, 의료공학 등의 산업 분야와 물리, 수학, 화학, 전자, 전기, 기계, 의료 등과 같은 학계에서 광범위하게 응용되고 있고, 획득(Acquisition)한 데이터를 컴퓨터로 해석하고 처리하는 것을 넘어 제어까지 할 수 있게 되었다.

한편, 이러한 상황 속에서 DAQ 장치는 센서 신호를 계측해 프로세서의 데이터로 변환하거나 프로세서의 데이터를 전기 신호로 변환해주는데, 최근 들어 컴퓨터의 데이터 처리 속도가 빨라지고, 신뢰도가 높아지고, 대용량 메모리 적재가 가능해지면서 컴퓨터에 탑재된 Data Acquisition & Control System의 광범위한 수치 해석 및 데이터 저장이 가능해졌다. 이와 더불어 컴퓨터를 통해 처리된 결과의 출력 형태를 다양화할 수 있고, 이를 디지털 제어 및 통신에도 적용할 수 있게 되었다.


일반적으로 컴퓨터를 이용한 Data Acquisition & Control System은 두 가지 방법으로 구현되는데, 첫 번째 방법은 PC-Bus에 직접 접속시키는 것이고, 두 번째 방법은 RS232, RS422, IEEE488 등의 표준 통신 채널을 활용하는 것이다.

차세대 산업용 DAQ 솔루션

커미조아의 COMI-LX 시리즈는 커미조아에서 개발한 PCI 기반 고성능 DAQ 장치 시리즈이며, 아날로그 입출력, 디지털 입출력, 모션 제어 보드의 고성능화를 추구한다.

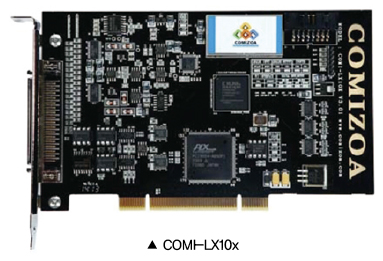

COMI-LX10x 제품군은 고성능 Multifunction(다기능)보드로 500KHz와 1MHz 샘플링 속도의 아날로그 입력 32채널을 제공하며, Waveform Generation(파형 발생)기능을 포함한 아날로그 출력 2채널 및 디지털 입출력과 32비트 카운터를 제공한다.

COMI-LX20x 제품군의 경우, 5MHz, 10MHz, 20MHz의 고속 동시 샘플링 아날로그 입력보드이다. 이러한 제품들은 자체 내장된 FIFO와 버스 마스터링을 이용해 고속 데이터 전송을 완벽히 지원하며, 아날로그 및 디지털 트리거 이벤트 기능을 이용해 원하는 데이터 프레임을 효율적으로 획득할 수 있다.

고성능 DAQ 제품을 위해서는 하드웨어 사양도 중요하지만, 이에 못지않게 하드웨어 사양을 극대화시킬 수 있는 최적화된 드라이버 기술과 고속으로 입출력이 가능한 데이터를 사용자가 효과적으로 처리할 수 있도록 돕는 각종 라이브러리 및 유틸리티 등도 중요하다. 이러한 점을 고려했을 때, 커미조아의 COMI-LX시리즈는 성능 극대화와 사용자의 개발 환경 최적화를 위한 많은 솔루션을 제공할 수 있기에 고성능 DAQ 제품요건을 갖추었다고 할 수 있다.

이 외에도 커미조아는 각종 사용자 인터페이스를 제공하는 COMI-AX Pro ActiveX, 최적화된 신호 처리 알고리즘을 제공할 수 있는 CMD-SDK, 신호 계측 및 분석을 지원하는 SCOPE, SPECTRUM, Function-Generator 등과 같은 강력한 유틸리티를 제공해 사용자가 애플리케이션을 개발할 수 있는 최적의 환경을 제공한다.

다양한 종류의 DAQ용 하드웨어

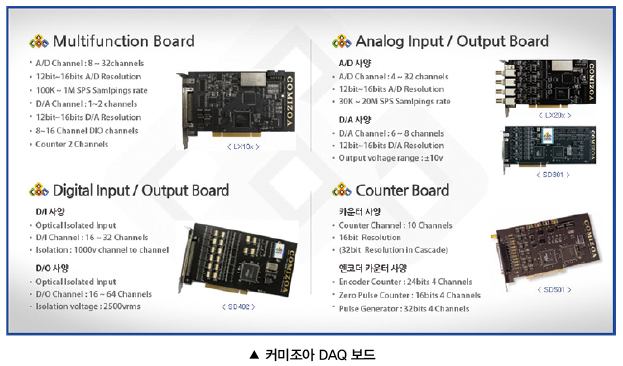

DAQ가 많은 분야에서 활용되고 있는 가운데, 커미조아는 다양한 종류의 DAQ용 하드웨어를 개발 및 생산해 왔다. 이러한 커미조아의 제품은 종류별로 전압/전류 레벨을 디지털 정보로 변환하고, 주로 아날로그 상태 측정 센서 계측에 활용되는 A/D(Analog Input)보드와, 이와는 반대로 컴퓨터로부터 받은 디지털 정보를 아날로그 전압/전류로 변환해 PC로부터 시스템 제어 수단을 제공하는 D/A(Analog Output)보드로 분류된다.

이 외에도 전기적 신호를 사용하는 센서 신호를 컴퓨터가 인식하도록 변환해 On/Off 상태 감시에 유용한 Digital Input(DI)보드와 그 스위치를 제어하기 위해 On/Off 로직을 전기적 디지털 신호로 변환해 출력하는 Digital Output(DO)보드, 펄스 수를 계수해 정밀 간격 펄스 출력을 정확이 계측하는 데에 유용하게 활용될 수 있는 Counter 보드, 이 기능들을 하나의 보드에서 구현한 다기능 보드가 있다.

커미조아 DAQ 보드 (COMI-LX20x 시리즈) 고속 A/D를 통한 지진파 계측 솔루션

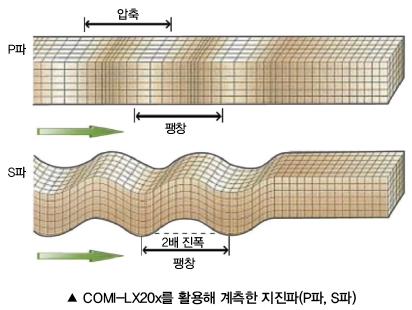

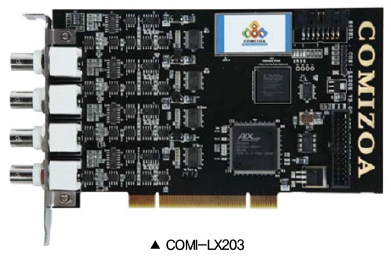

커미조아의 고속 아날로그 제품인 COMI-LX20x를 활용해 지진파(P파, S파)를 계측하는 제어 솔루션의 경우, 계측형 파형에 해당하는 아날로그 데이터 취득을 위해 커미조아의 COMI-LX203 A/D보드를 활용해 최대 4채널에 대해 각각 10MHz의 최대 빈도로 아날로그 입력 전압 또는 전류 값으로 변환된다.


사용전압 범위는 -10V ~ +10V(전류 기준 0 ~ 20mA)범위이다. 계측을 위한 시료는 특수 건조기에 넣은 상태에서 건조되기 때문에 파형 데이터의 변화를 계측기 및 A/D 보드를 거쳐 취득한 후, Raw Data, Median Filter 처리된 데이터 등으로 용도에 따라 변환시킬 수 있다.

또한, 무인 테스트가 가능하도록 프로그램이 제작되었기 때문에, 지진파의 진원으로부터 계측된 지점까지의 소요시간 및 파형 변화, 최대, 최솟값 및 오프셋 변화 등을 자동으로 로깅할 수 있다.
이뿐만 아니라 최초 진원에 해당되는 진동이 발생함과 동시에 진동 장치의 트리거 출력을 전용 트리거 터미널 보드를 통해 COMI-LX203 보드의 고속 디지털 트리거 입력으로 받아들여 트리거 이벤트가 발생하게 되고, 이 트리거에 따라 계측 시작지점이 자동으로 설정된다.

한편, 데이터 로깅의 경우 시작 시간 예약 설정이 가능하며, 로깅 지속시간 및 로깅 간격, 이미지 및 로그 파일 저장 유무 등을 설정할 수 있다. 로그 데이터와 같은 경우에는 엑셀 문서 형식으로 설정되어 추후 통계 및 그래프화가 용이하다. 또한 이미지 파일의 경우 이미지 압축 기술을 사용해 용량을 최적화시켜 저장할 수 있다.

자료제공 | 커미조아(www.comizoa.com)
