다양한 자동화 공정 애플리케이션에서의 비전 시스템을 활용한 정확한 제어 사례

오므론의 비전 시스템 개발 및 현장도입은 타 경쟁사에 비해 월등히 앞서 진행되었다. 날로 변해가는 공장 자동화 시스템과 유저의 요구에 충족하기 위해 오므론은 끊임없는 노력을 해 왔다. 일반 단순검사부터 고기능 애플리케이션 대응 모델까지 다양한 라인업을 구축했으며, 고객의 요구, 즉 시장이 원하는 제품을 끊임없이 개발, 연구하여 대응하고 있다.


현재 FA시장의 업계분류는 반도체, FPD, 자동차, 전지업계 등 다양하게 이루어져 있고 PLC나 센서, 안전기기, component 등이 공급되어 하나의 장비로 이루어 공정을 완성한다. 그 중 오므론 시각센서인 vision system의 대한 애플리케이션 노트 및 활용사례에 대해 월간 모션컨트롤이 소개하는 시간을 가져본다.

애플리케이션 Sheet 데이터화

오므론은 비전의 결착 후 사후 관리와 유사 애플리케이션 대응을 위한 애플리케이션 sheet를  도입, 자체적으로 관리 및 Data Base화 하여 전국 영업지사와 대리점과 공유하고 있다. 이를 토대로 오므론 비전의 시장 점유율을 높여 나가고 있다. 해가 거듭날수록 시장이 확대되고 있는 반도체 업계의 생산공정은 비전의 활약이 두드러진다.

반도체 후공정의 조립이나 포장(Package) 공정에서 오므론 비전은 많이 사용 되고 있다. 잉곳(단결정규소봉)절단이나 웨이퍼(wafer) 가공 등 반도체 전 공정 또한 비전을 이용한 검사를 진행하는 곳이 많이 늘어나는 추세이다.

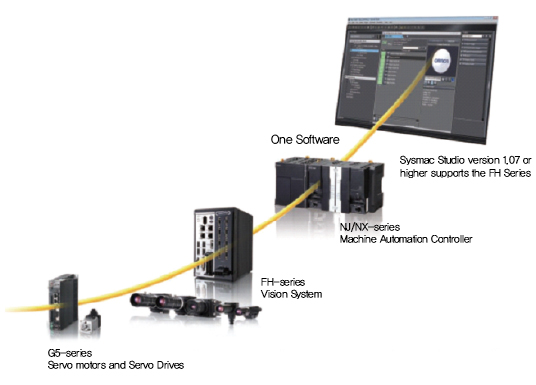

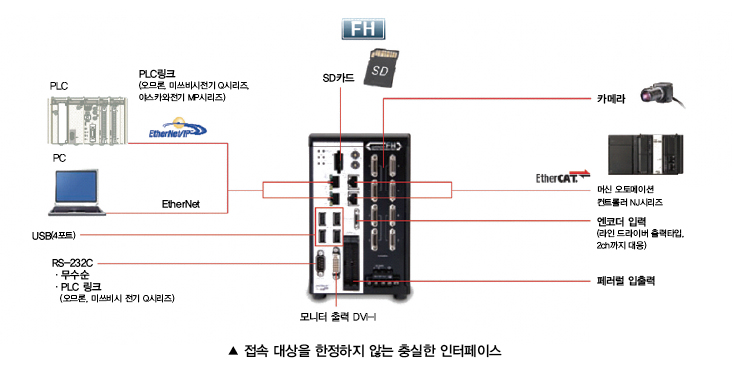

오므론 PLC 또한 상위 인터페이스 구축을 통해 비전과 많이 연계되어 적용중이다. 예를 들어 DIO방식이나 일반 시리얼(RS-232C) 통신이 아닌 오므론 PLC 적용하고 비전시스템을 슬레이브 개념으로 가져가 Ethernet/IP나 EtherCAT 통신방식을 통해 보다 빠르고 정확한 제어를 가능하게 하는 방식이다.


독자적인 알고리즘 적용

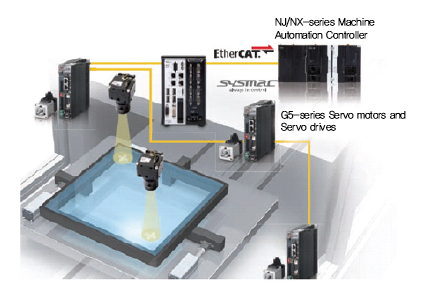

FPD업계는 전 세계적으로 현재 많이 보편화 되어 있고 시장 또한 확대 진행 중이다. 반도체/FPD업계는 지난 3년간 15% 성장했다. 대표적인 기업으로는 중국의 B사와 국내 S사, L사 등 있다. 오므론은 FPD업계 시장의 성장세와 더불어 오므론 비전의 SOM을 확대하는 영업에 중점을 두었다.

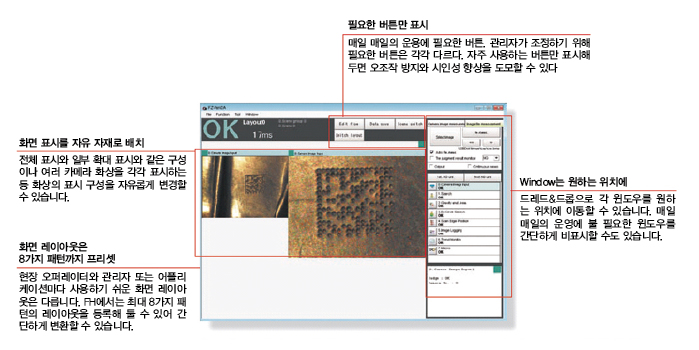

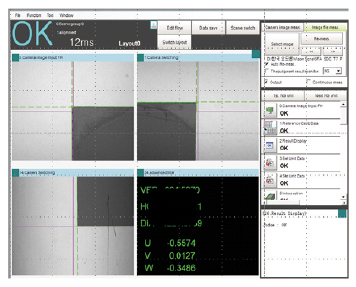

화면 표시를 자유자재로 배치

전체 표시와 일부 확대 표시와 같은 구성이나 여러 카메라 화상을 각각 표시하는 등 화상의 표시 구성을 자유롭게 변경할 수 있다

화면 레이아웃은 8가지 패턴까지 프리셋

현장 오퍼레이터와 관리자 또는 애플리케이션마다 사용하기 쉬운 화면 레이아웃은 다르다. FH에서는 최대 8가지 패턴의 레이아웃을 등록해 둘 수 있어 간단하게 변환할 수 있다

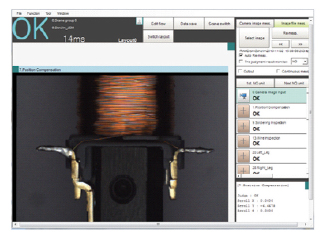

Window는 원하는 위치에

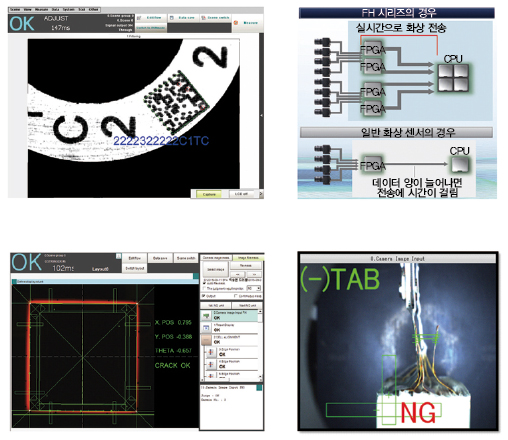

드래그&드롭으로 각 윈도우를 원하는 위치에 이동할 수 있다. 매일 매일의 운영에 불필요한 윈도우를 간단하게 비표시할 수도 있다 오므론 비전은 독자적인 알고리즘 개발로 인해 그 동안 PC vision type의 불편하고 어려웠던 과제를 해결하고 유저가 원하는 검사 방식과 feedback을 낼 수 있었다.

그 결과로는 국내 S사 사양 표준화 지정, L사 신규 애플리케이션 적용 등 굵직한 업무 성과를 낼 수 있었다. 애플리케이션 성공을 통하여 타사의 유사 애플리케이션 또한 진행하여 성공할 수 있었다. 이 모든 것은 애플리케이션 sheet 관리를 통하여 가능하였다.


자동차 업계에서의 검사장비 활약

자동차 업계는 크게 완성차와 부품사로 나뉜다. 완성차는 완성된 차체의 외관이나 실내 비전 검사 진행하는 것이고 자동차 부품은 부품 누락이나 matching검사, color검사 등 있다. 오므론 비전은 검사에 걸맞는 알고리즘이 내부에 장착되어 있다. 하나의 예를 들어 용접 비드면의 끊어짐과 폭검사를 위한 ‘Glue Bead Inspection’ 이라는 아이템은 기본적으로 탑재되어 있지 않으나 유저의 요구사항을 적극 반영하여 개발팀에서 직접 개발하여 펌웨어를 통해 추가된 알고리즘이다.

또 하나의 장점은 한대의 컨트롤러에 최대 8대까지 카메라 접속이 가능하다는 점이다. 자동차 업계 특성상 ID검사나 2D코드 검사는 필요조건이다. 하나의 카메라는 제품 성형 및 불량 검사 진행하는 동시에 또 다른 카메라는 2D나 ID검사를 동시 진행하는 것이다. 일의 능률이나 Tact time(처리 시간), 유저측 원가 절감 면에서는 만족할 만한 성과를 낼 수 있다.


차세대 연료사업까지

차세대 연료사업 에너지로 각광받고 있는 전지 사업 분야 또한 오므론 비전센서 진출하여 확장 영역을 늘려 가고 있는 추세이다. 2차 전지란 화학에너지를 전기에너지로 변환하는 방전과 역방향인 충전과정을 통하여, 반복 사용이 가능한 전지를 말한다.

자동차 전지 배터리의 얼라인먼트(정렬) 검사, 전지 용접비드 검사, 원형/각형/폴리머 전지 비전 검사 등 다양한 애플리케이션에 대응, 검사를 진행 중에 있다. 중국의 A사, W사, 국내의 S사, L사, S사 등 있다. 오므론은 이 뿐만 아니라 일반 기계 및 삼품업계(식품, 약품, 화장품), 포장업계, 태양광전지, 전자부품 업계의 새로운 시장 수요를 찾고, 편중된 점유율 확대를 목표로 하고 있다.
