텔레다인르크로이, 2kV와 8kV 안전 등급 고전압 차동 프로브 출시

텔레다인르크로이는 최근 고전압 차동 프로프 HVD3000시리즈에 HVD3206(2kV 안전등급)과 HVD3605(8.4 kV 안전등급) 모델 2종을 추가로 발표했다. 뛰어난 성능과 최근의 산업 표준 테스트 기준에 적합한 이 프로브들을 제공함으로써 텔레다인르크로이가 빠르게 성장하고 있는 전력전자 시장에 선두주자임을 입증하였다.

기존에 제공하고 있는 HVD310x프로브들(1kV 안전등급)과 마찬가지로, 이 새로운 프로브들은 최고의 게인 정확도와 넓은 차동 전압 범위, 넓은 오프셋 범위, 뛰어난 공통모드제거비(CMRR : Common Mode Rejection Ratio)을 제공하는 뛰어난 성능을 가지고 있다.

전자 시스템 측정에 적합한 프로브

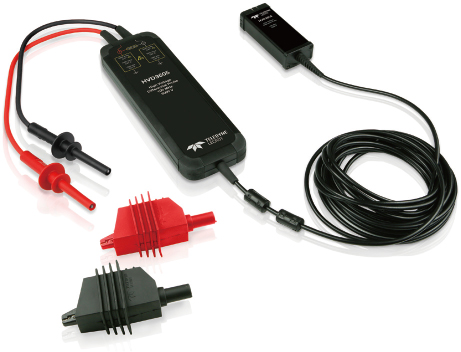

HVD3605는 8485V(DC+pk AC) 안전등급 및 6000Vrms 측정이 가능하여 5kV 클래스 전기 기기 및 전력 전자 시스템 측정에 가장 적합한 프로브이다. 이 프로브는 1% 게인 정확도, 훌륭한 CMRR, 6m의 케이블을 기본으로 가지고 있으며, 7000 V(DC+pkAC)의 업계에서 가장 넓은 범위의 차동 전압 범위와 증폭기 포화(amplifier saturation) 전에 측정 가능한 최대 차동 전압은 7600V이다. 이 프로브는 또한 100MHz 대역폭과 업계에서 가장 넓은 최대 6000V의 오프셋 범위를 제공한다. HVD36005는 AC Line, DC bus, 모터 드라이브/인터버 출력 전압을 프로빙 할 수 있는 4160V 기기 등급의 유일한 프로브이다.

HVD3206은 세계 최초로 안전등급 2000V(DC+peak AC) 프로브이며, IEC/EN61010-031 : 2015 표준의 1500Vds 프로브이다. 이 프로브는 1500Vdc 입력이 필요한 태양광 스트링 인버터 요구 사항을 충족하도록 특별히 디자인되었다.

유틸리티 스케일 스트링 인버터가 각 스트링에 더 많은 PV 모듈을 연결할 수 있어서 크기를 줄이고 경제적으로 설치가 가능하기 때문에 유틸리티 스케일 스트링 인버터에서 높은 DC 입력 전압이 일반적으로 사용될 것이다. 텔레다인르크로이는 이 어플리케이션에 적합한 고전압 차동 프로브를 공급하는 최초의 회사다. HVD3206은 1kV 안전 등급의 HVD3106 프로브와 동일한 1% 게인 정확도, 2000 Vpk 차동 전압 범위, 120MHz 대역폭, 똑 같은 CMRR 성능을 갖췄다.


또한, 이번 신제품 출시에는 기존에 공급하던 HVD3102와 HVD3106프로브 모델에 액세서리가 없는 “no accessory”(-NOACC) 버전이 소개된다. HVD3102-NOACC와 HVD3106-NOACC는 1 kV의 안전등급의 고전압 차동프로브가 필요하지만 모든 종류의 팁 액세서리를 필요로 하지 않는 고객들에게 대안으로 제공된다. 이미 필요한 팁 액세서리를 보유하고 있거나, 액세서리 팁 세트는 필요하지 않으면서 가격이 중요한 사용자들에게 이상적인 제품이다.

HVD 프로브는 ProBus 인터페이스를 통해 오실로스코프에 연결된다. ProBus 인터페이스에서 프로브에 필요한 전력을 오실로스코프를 통해 공급해주기 때문에 별도의 전원이나 배터리가 필요 없다. 오실로스코프에서 게인 범위(V/div)를 변경하면 자동으로 프로브의 감쇠율이 조정되고, 오실로스코프 채널 메뉴에서 프로브의 오토제로(Auto Zero)를 바로 선택하여 프로브에서 발생할 수 있는 오프셋을 제거할 수 있다.

다용도 프로브 어댑터도 선보여

한편, 텔레다인르크로이는 타사의 프로브와 전류 측정 장치를 텔레다인르크로이 오실로스코프에 쉽고 간단하게 연결할 수 있는 두 개의 제품도 발표했다. 첫 번째 제품은 텍트로닉스의 다양한 전압 및 전류 프로브를 연결할 수 있는 TekProbe Probe Adapter TPA10이며, 두 번째 제품은 전류 센서를 공급하는 업체에서 구매한 전류 측정 장치를 연결할 수 있는 CA10 전류 센서 어댑터다.

두 종류의 어댑터를 사용하면, 사용자들이 이미 보유하고 있던 텍트로닉스 프로브와 타사의 전류 측정 장치를 텔레다인르크로이에서 20년 이상 사용해온 표준 프로브 인터페이스인 텔레다인르크로이 ProBus 프로브 인터페이스를 통하여 텔레다인르크로이 오실로스코프에 연결하여 사용할 수 있다.

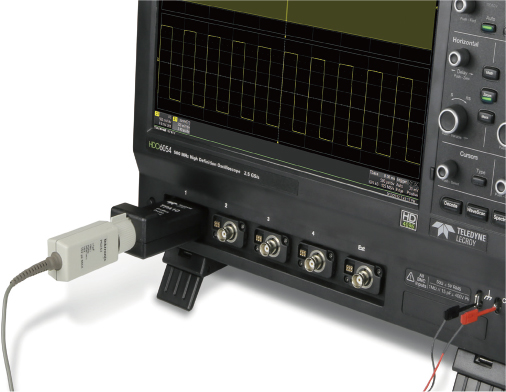

TPA10 TekProbe Probe Adapter를 이용하여 텍트로닉스 TekProbe 인터페이스 레벨II 기반의 프로브들을 ProBus가 장착된 텔레다인르크로이 오실로스코프에 연결하여 사용할 수 있다. TPA10은 르크로이 스코프에 연결된 텍트로닉스 프로브의 모델을 자동으로 감지하여 필요한 전력과 오프셋 컨트롤을 프로브에 제공하고 프로빙된 신호를 텔레다인 오실로스코프에 전송한다.

필드에서 사용되고 있는 많은 종류의 텍트로닉스의 프로브와 전치증폭기(preamplifier), 전류 프로브, 싱글 엔디드 능동프로브, 차동 능동 프로브등을 연결하여 사용할 수 있으며, 사용 가능한 싱글 엔디드 능동프로브는 P6205, P6243, P6245, P6241, P6249 등이며, Tektronix ADA400A 차동 증폭기, Tektronix TCP202, TCP202A 전류 프로브, P6246, P6247, P6248, P6250, P6250, P5205, P5205A, P5210, P5210A차동 프로브 및 고전압 차동 프로브들을 연결하여 사용할 수 있다.


CA10 전류 센서 어댑터

CA10 전류 센서 어댑터는 타사의 전류 측정 장비를 텔레다인르크로이 프로브처럼 동작할 수 있도록 해준다. CA10은 프로그래밍과 사용자 정의가 가능하여 전류 측정 장치에서 출력해주는 전압 또는 전류를 측정하고 있는 전류 값으로 변환할 수 있다. 단순한 인터페이스를 통하여 사용자들이 전류 측정 장치의 설명서에 포함된 값으로 프로그램하여, 자동으로 게인 또는 감쇠비를 설정하고 암페어 단위로 표시한다.

CA10은 또한 사용할 장치에 필요한 대역폭 필터와 션트 저항 같은 하드웨어 부품을 쉽게 물리적으로 인스톨할 수 있다. CA10을 프로그램되고 구성되면, 전류 트랜듀서 및 전류 트랜스미터를 텔레다인르크로이 오실로스코프 또는 모터드라이브 분석기에 연결하면 곧바로 인식되어 사용 가능하다. CA10 어댑터를 이용하면 장치를 연결할 때 매번 지정해야 하는 스케일 값, 단위 등을 설정하는 시간과 발생할 수 있는 에러를 제거할 수 있다. CA10에 사용할 수 있는 장치는 Pearson Current Trasformers, Danisense Current Transducers, PEM-UK Rogowksi Coils 외 상용화된 권선비 전류 트랜스포머 등의 장치들이다.

텔레다인르크로이(Teledyne LeCroy)는 오실로스코프, 시리얼 데이터 분석기, 프로토콜 분석기의 리더로써 복잡한 전자 신호에 대한 빠른 측정과 분석, 검증을 제공함으로써 제품 혁신을 이끌어내는 기기를 개발한다.

텔레다인 르크로이의 광범위한 테스트 솔루션은 컴퓨터/반도체/소비가전, 데이터 스토리지, 차량/산업용, 군사/항공우주 및 통신 분야에 적용되며, “WaveShape 분석” 의 창시자이자 리더로써 오늘날 정보통신 산업에 기여하였다. 텔레다인 르크로이는 미국 뉴욕 체스트넛 리지에 본사가 있고 1964년 설립되었다. 한국지사인 텔레다인르크로이코리아는 1998년 설립되었다.
