혁신적 컨텍스트 저장/복원 기능 탑재한 TI의 초저전력 FRAM 마이크로컨트롤러
TI는 신제품 MSP430FR6972 MCU를 포함한 MSP430™ FRAM 마이크로컨트롤러(MCU) 제품군에서 컨텍스트 저장과 복원 기능을 구현하는 혁신적인 CTPL(Compute Through Power Loss) 기술을 개발했다고 밝혔다.
특허 출원 중인 이 기술은 애플리케이션에 예기치 않은 전원 차단이 발생할 때 인텔리전트 시스템 복원 기능으로 즉시 웨이크업이 가능하다. 또한 TI의 CTPL 기술을 적용한 신제품 MSP430FR6972 MCU는 통합 스마트 아날로그 및 디지털 주변장치를 포함하고 있어 시스템 비용과 소비 전력, 크기를 줄여준다.
여기에는 저전력 세그먼트 LCD 컨트롤러, 윈도우 비교기(Comparator)가 내장된 12bit 차동 아날로그-디지털 컨버터(ADC), 256bit AES 액셀러레이터 등이 포함된다. 64KB 비휘발성 FRAM을 내장한 초저전력 MSP430FR6972 MCU는 16bit MCU에서 압도적인 ULPBench 점수를 달성했으며, 무선 모터 상태 모니터와 같은 애플리케이션 구현을 위한 데이터 로깅에 이용될 수 있다.
이 무선 모터 상태 모니터 시스템은 TI의 혁신 연구 센터인 킬비 연구소에서 TI Designs로 개발되었으며, TI의 bq25570 에너지 하베스팅 IC 및 코인 셀 배터리 하나로 수십 년간 작동할 수 있는 SimpleLink™ 다중 표준 CC2650 무선 MCU와 함께 개발되었다. 이 시스템은 모터 진동 주파수를 모니터링하고 분석하며 운영자가 유지 보수를 정확히 예측해 스케줄링할 수 있기 때문에 장치의 잠재적인 고장 가능성을 낮춰준다.
 |
비휘발성 FRAM 기반 MCU의 독자적인 초저전력 기능
•양산 제조 공정에서 프로그래밍 시간을 단축시켜 생산 비용 절감
•통합 FRAM으로 데이터와 애플리케이션 코드에서 유연한 메모리 이용 가능 - 현장에서 업데이트 가능한 매우 유연한 솔루션
•어느 제품보다도 우수한 쓰기 속도 및 기존 비휘발성 메모리 솔루션에 비해 약 100억 회 많은 쓰기 사이클 내구성 - 데이터 로깅 애플리케이션에 탁월
•세그먼트 사전 삭제가 필요 없어 코드 개발을 간소화하고 비트 레벨에서 액세스 가능하므로 별도의 추가 전력 없이 지속적이고 신속한 데이터 로깅 가능
MSP430FR6972 FRAM MCU의 주요 기능 및 장점
•소프트웨어 구성가능 LCD 핀이 포함된 116세그먼트 LCD 드라이버 통합으로 빠르고 간편한 하드웨어 레이아웃 가능. 차지 펌프가 내장돼 MCU가 저전력 모드일 때도 LCD 명암 레벨 유지
•52개의 정전식 터치 지원 GPIO, 5개의 타이머, 비교기, 실시간 클록(RTC) 카운터 및 SPI, UART, I2C 통신이 포함돼 시스템 비용과 제품 크기 감소
•비휘발성 FRAM, LCD 컨트롤러 및 내장된 보안 기능의 장점으로 MSP430FR6972 MCU는 스마트 유량 및 전기 계량 병렬 처리, 빌딩 및 공장 자동화, 혈당 측정 애플리케이션에 적합
•700nA의 RTC 대기 전류 소비, 117.5점의 ULPBench 점수는 LCD를 탑재한 업계 최저전력 16bit MCU로써의 MSP430FR6972 MCU 성능 입증
•TI의 EnergyTrace++ 기술은 개발자가 실시간으로 전력 소모를 분석할 수 있게 하고 시스템과 주변장치 상태 정보를 모두 제공하는 고유 기능을 포함하고 있어, 엔지니어는 이를 이용해 전력 예산을 조정하고 소프트웨어를 최적화해 최저전력 애플리케이션 제작 가능
•상세한 마이그레이션 가이드 및 애플리케이션 노트는 기존 플래시 MCU에서 MSP430 FRAM MCU로 손쉽게 마이그레이션할 수 있게 하고 코드 호환 가능 MSP430 FRAM 제품군 내에서 간편하게 이식할 수 있게 함
 |
가격 및 공급시기
MSP430FR6972 MCU 및 제품군은 현재 양산 중이며, 가격은 1,000개 기준으로 2.15달러부터 시작된다. MSP-EXP430FR6989 론치패드는 개발자가 완전한 기능을 갖춘 보드로 평가를 시작할 수 있게 하며, 17.99달러에 구매할 수 있다. 완벽한 개발을 위해 MSP-TS430PM64F 타깃 소켓 개발 보드와 MSP-FET 프로그래머/디버거를 175달러에 구입할 수 있다.
폐루프 전류 감지 기능 제공하는
보상 코일 드라이버 IC 출시도

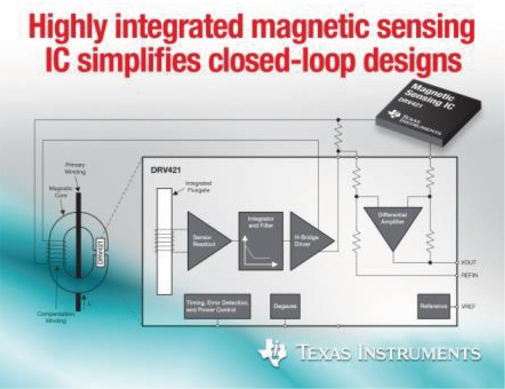

한편 TI는 새로운 자기 감지 집적회로(IC)도 출시해 눈길을 끌고 있다. 신제품 DRV421은 업계 최초로 필요한 모든 신호 컨디셔닝 회로와 함께 플럭스게이트(Fluxgate) 센서 및 보상 코일 드라이버를 완전히 통합하였다.
DRV421은 완전 통합으로 동급 최고의 센서 정확도 및 선형성, 높은 신호입력 범위를 제공하며, 기존 폐루프 센서보다 시스템 설계를 더욱 간소화할 수 있다. 또한 시스템 개발자는 DRV421을 이용하여 모터 제어, 재생 가능 에너지, 배터리 충전 IC, 전원 모니터링과 같은 애플리케이션을 위한 자기 폐루프 전류 센서를 보다 손쉽게 개발할 수 있다.
DRV421 IC의 주요 기능
•시스템 설계 간소화 : 통합 플럭스게이트 센서로 설계 복잡성과 설계 노력을 줄여주고 더 작은 풋프린트 구현 가능
•센서 통합으로 동급 최고의 정확도 및 선형성 제공 :
-0.1% 미만의 전체 센서 정확도로 모터 및 자동화 장비에 대한 정밀한 제어 가능
-보상 코일과 플럭스게이트 센서 간 커플링 및 플럭스게이트 여자의 방출을 감소시켜 높은 선형성 제공
•높은 동적 범위 : 내장된 폐루프 자기 코어 디가우징(degaussing) 프로시저 및 오프셋 캘리브레이션으로 신호입력 범위를 최대 60배까지 증가시키고, 기존 솔루션에 비해 보다 높은 시스템 레벨 정확도 지원
•3.3V 동작 지원 : 3.3V 동작을 지원하는 업계 최초의 플럭스게이트 센서 솔루션으로 저전력 마이크로컨트롤러에 통합된 ADC에 대한 인터페이스 간소화
설계 시간을 단축시키는 개발 툴 및 지원
DRV421 평가 모듈(DRV421EVM)은 개발자가 새로운 전류 감지 IC의 기능과 성능을 보다 빠르고 쉽게 평가할 수 있도록 한다. 평가 모듈은 TI store 및 TI 공인 대리점에서 49달러에 구입할 수 있다.
이 밖에 수미다 코퍼레이션(SUMIDA CORPORATION)은 시스템 설계자가 인쇄회로기판(PCB) 부품으로서 DRV421 위에 놓을 수 있는 자기 모듈 SC2912를 출시했다. 이것은 엔지니어가 특정 용도에 적합한 자기 모듈을 선택하면서 넓은 범위의 전류 레벨을 겨냥한 범용 플랫폼 솔루션을 설계할 수 있게 한다.
수미다의 오토모티브 및 산업 사업부의 신호 및 전원 솔루션 어시스턴트 매니저인 세이지 시미즈(Seiji Shimizu)는 “수미다의 DRV421 보완 모듈의 새롭고 직관적인 접근방법은 고객에게 폐쇄 루프 센서 모듈에 새로운 자유도를 제공한다."며, "자사의 모듈 기술과 TI의 DRV421이 결합함으로써 고객에게 전례 없는 새로운 차원의 정확성, 선형성, 동적 범위, 감도 및 사용 용이성을 제공한다"고 덧붙였다.
자료제공 | 텍사스인스트루먼트(www.ti.com/ww/kr/)
