파워 일렉트로닉스를 위한 고전류 PCB 단자대

피닉스컨택트는 1핀에서 5핀의 PCB 단자대는 빌트인 테스트 소켓을 포함하며 웨이브 솔더링 할 수 있으며, 기존 고전류 PCB 단자대 제품군을 확장한 제품인 MKDSP 50 및 MKDSP 95를 선보여 눈길을 끌고 있다.

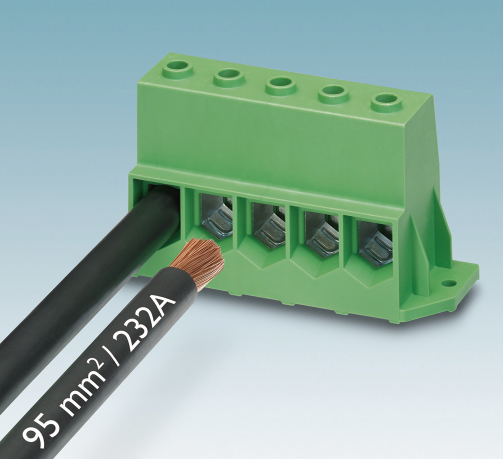

MKDSP 95 PCB 단자대

피닉스컨택트의 신제품 MKDSP 95 PCB 단자대는 최대 232 A를 PCB로 직접 전송할 수 있다. 해당 제품은 최대 1,000 V, 전선단면적 95mm²까지 연결할 수 있다. 더 작은 MKDSP 50 제품의 경우, 전선단면적 50mm²를 사용해 150A를 전송할 수 있다. 뿐만 아니라, 해당 PCB 단자대는 보다 간편하고 안전한 연결을 위하여 표준 Torx 스크류를 사용할 수도 있다고 피닉스컨택트는 전했다.

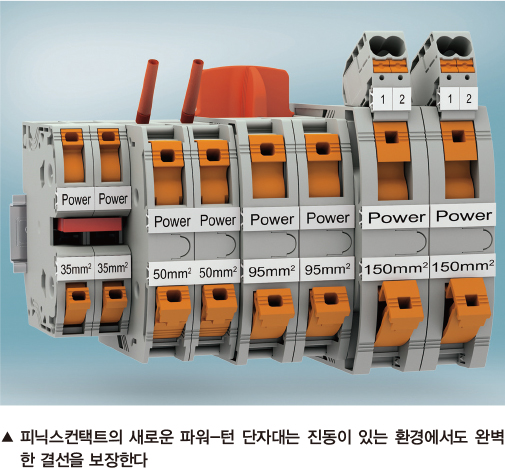

고전류 스프링 단자대로 간편해진 전원 결선

한편 피닉스컨택트는 35에서 최대 150mm²의 케이블 사용이 가능한 가장 빠르고 손쉬운 연결 방법인 새로운 파워-턴 고전류 단자대를 출시했다. 스크류 드라이버를 이용해 단자대의 레버를 가볍게 조작하는 것만으로도 전선을 간편하게 연결할 수 있다.

케이블은 push-in 메커니즘을 통해 빠르게 연결 가능하며 설치 공간이 좁을 때 유용하다. 특수한 압력 스프링과 프리즘 모양의 클램핑 부품이 진동이 있는 환경에서도 완벽한 결선을 보장하고 있다. 신제품 단자대는 DIN 레일뿐 아니라 플랜지를 이용해 Wall 마운팅 할 수 있으며, 여러가지 용도 및 기능에 따라 미리 조립된 단자대는 조립/물류비용을 대폭 줄여준다.

완전히 절연된 픽-오프(pick-off) 단자대는 단자당 최대 4×16mm²의 전압 태핑(tapping)이 가능하다. 또한 영구적으로 잠김 가능한 전위 분배용 절연 브릿지를 제공한다. 모든 단자는 넓은 라벨링 공간 및 표준 테스팅 커넥터를 위한 양쪽의 내장된 2.3mm 테스트 소켓을 가지고 있다고 피닉스컨택트는 설명했다.

자료제공 | 피닉스컨택트(www.phoenixcontact.co.kr)
