ADLINK, 시장 선점을 위해 정밀 모션 컨트롤 신제품 선보여

작년 8월에 설립된 ADLINK 코리아가 영업 활동 강화의 일환으로 에이전시인 다스씨스템과 함께 지난 3월 국제 자동화 종합전인 aimex 2007에 참가했다. 이번 전시회에서 ADLink와 다스씨스템은 ADLINK의 하이스피드 링크로 구성한 PCB 타공머신, DAQ 카드, PCI-Express, 모션 보드 등 신제품을 선보이고 관련 시장 공략에 박차를 가했다. 현재 산업 현장에서는 대형화된 장비의 사이즈를 줄이기 위해 이러한 소형 임베디드 제품에 대한 관심이 증가하고 있다.

글/ 전유준 기자(yjchun@motioncontrol.co.kr)

조광현 이사

특히 전시회에 출품한 데모 장비인 PCB 타공머신은 장비들이 소형화되는 최근의 추세에 맞춰 소형 임베디드 시스템으로 구성된 제품으로 4축 모션 제어를 구현하고 있다. ADLink의 하이스피드 시리즈를 이용한 이 장비는 랜선을 이용하여 획기적으로 배선을 간소화 시킨 것이 특징이다.

특히 장비에 적용한 하이스피드링크 네트워크를 이용한 HSL모듈들은 PCI-7851/7852 마스터 컨트롤러와 표준 RJ-45 케이블을 이용해 연결되며, 3/6/12Mbps의 매우 빠른 속도에서 모션제어, 아날로그 입출력, 디지털 입출력, Relay 출력 등의 기능을 제공하고 있다.

또한 표준 RJ-45케이블을 이용해 유연하고 손쉬운 설치 및 실시간 확장을 제공하고 있다. 최대 126개의 슬레이브 모듈을 연결할 수 있으며, 2016개의 디지털 입력과 2016개의 디지털 출력 채널도 가능하다.

이러한 시스템 구성을 통해 엔지니어는 최대 63축까지 모션 제어를 할 수 있다. 장비의 제어 유닛은 위험한 생산 라인에 특화된 솔루션을 적용하기 위해 설계된 PC 기반의 임베디드 플랫폼인 GEME 3000으로 구성되어 있다. 이 제품은 SSCNET과 펄스 트레인(Pulse Train)을 이용한 모션제어, 비젼 검사, 원격 I/O, 공장 자동화 등과 같은 어플리케이션을 위한 플랫폼으로 USB2.0, Serial Port, Ethernet Port, IEEE1394, PCMCIA와 같은 다양한 입출력을 제공하고 있다.

ADLINK 코리아의 조광현 이사는 “이번 전시를 통해 엔지니어들은 ADLINK의 제품이 얼마나 효율적으로 장비에 적용될 수 있는지를 볼 수 있다.”며, “이 데모장비의 경우 모션 제어 안에 대각선 제어 등이 기본 어플리케이션으로 들어가 있으며, 네트워크를 제거한 상태에서도 동작할 수 있도록 구현되어 있다.”고 설명했다.

또한 “최대 2Km까지의 배선을 늘릴 수 있어 악조건 속에서도 최적화된 성능을 발휘할 수 있다.”고 밝혔다.

비전 시스템을 위한

8축 모션 제어 카드

특히 이번 전시회에서는 ADLINK와 다스씨스템에서 최근 출시한 PCI 기반의 고성능 8축 모션 제어 카드인 PCI-8158이 관람객들의 관심을 끌었다. 이 제품은 기존의 4축 모션 카드인 PCI-8164에서 제공했던 최대 6.5Mhz 출력펄스, 임의의 4축 직선보간 및 임의의 2축 원호 보간, 연속 보간, 13가지의 홈 리턴 모드, H/W 백래쉬 보정, 위치비교 트리거 등과 같은 대부분의 기능을 지원하고 있다.

추가로는 대부분의 장비에서 필요로 하는 H/W Emergency Input Stop 기능과 S/W Security Protection 기능도 제공하고 있다. 또한 4축용 ASIC을 2개 사용하여 PCI-8164에서 제공하지 못했던 직선 보간 및 원호 보간을 동시에 같이 사용하는 문제도 해결했다.

이 제품의 경우 전자부품 생산장비, 반도체 장비, 의료장비, 핸들링, 로봇 등의 다양한 응용분야에서 사용될 수 있으며, 다양한 어플리케이션에서 요구하는 기능에 부합하도록 Extension 보드를 이용한 3가지 특화된 기능을 제공하고 있다.

이것은 비전 시스템에서 요구하는 대량의 고속 정밀 위치제어를 위한 최대 2MHz의 H/W 고속 트리거 기능과 대량의 I/O를 요구하는 어플리케이션에 적합한 분산 I/O용 기능, 일렉트로닉 CAM 제어를 위한 ECAM기능 등이라고 할 수 있다.

조광현 이사는 “PCI-8158은 대중적으로 사용되는 미쓰비시 J2S/J3S, 파나소닉 MINAS A/A4, 야스카와 Sigma II와 같은 다양한 서보 모터용 전용 터미널보드를 제공함으로서 사용자의 결선 편이성도 돕고 있다.”며, “또한 사용의 편리함을 위해 .NET 기반의 MotionCreatorPro 유틸리티를 제공하여 제품을 처음 접하는 사용자가 손쉽게 모터를 설정하고 미리 동작시켜볼 수 있도록 지원한다.”고 설명했다.

또한 사용자는 유틸리티에서 설정한 모터 설정 값을 응용 프로그램에서 불러와서 손쉽게 모터를 설정하고 사용할 수 있다. 이러한 PCI-8158은 Window 2000/XP/Vista, RTX 5.X/6.X, Redhat 9, Fedora Core3/4/5, SUSE 10과 같은 다양한 OS와 VB/VC++/BCB/Delphi/VB.NET/C#과 같은 다양한 프로그래밍 환경을 지원하며, 편리한 사용을 위해 다양한 예제 프로그램도 제공하고 있다.

DAQ 및 모션 비전 영업 확대

데이터 통신 시장에도 역점!!

이외에도 ADLINK의 고성능 멀티펑션 카드인 DAQ 시리즈 중 DAQ-2214는 32-bit PCI 버스 타입의 3.3V와 5V 호환 가능한 저가형 고성능 멀티펑션 카드(Multifunction Card)로 초당 250k Sampling Rate 와 16-bit 분해능을 갖추고 있다. 16채널은 각각 다른 GAIN값으로 설정 할 수 있으며, 각 채널당 샘플링 레이트(Sampling Rate)를 조절 할 수 있다. 특히 이 제품은 다양한 센서의 Input Range와 각각 다른 샘플링 속도가 요구되는 시스템에서 비용 효율을 높일 수 있다.

또한 노이즈 발생의 최소화를 위해 8 채널의 디퍼렌셜(Differential) 모드를 제공하고 있다. 디퍼렌셜 모드는 싱글 엔드(Single-Ended) 모드와 동시에 사용 가능하다. 이외에도 DAQ-2214은 아날로그와 디지털 트리거링 기능, 24Ch DI/O, 16-bit 카운터/타이머, 16bit 분해능을 갖고 있는 2개의 아날로그 아웃 채널을 갖추고 있다.

조광현 이사는 “앞으로는 DAQ 카드와 모션 비전 쪽을 강화할 예정”이라며, “특히 ADLINK는 DAQ 카드 전문 업체이기 때문에 시장 선점에서 유리한 위치를 차지하고 있다. 이러한 제품은 자체 소프트웨어 이외에도 NI의 랩뷰와도 호환이 가능하다.”고 설명했다.

또한 “데이터 통신 시장에도 역점을 두고 있다.”며, “ADLINK의 측정 솔루션이 타사 제품보다 30%이상 저렴하면서 성능이 좋기 때문에 앞으로 폭발적인 수요가 있을 것으로 전망하고 있다.”고 밝혔다.

캡션 1. ADLINK 코리아의 조광현 이사

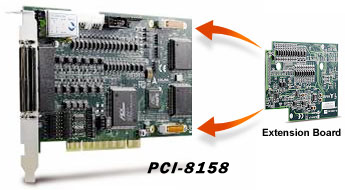

캡션 2. PCI-8158

캡션 3. DAQ-2214

캡션 4-1,4-2. ADLINK 제품 응용사례
