키사이트코리아, 고성능 모듈형 테스트 솔루션

PXI 벡터 네트워크 분석기, 임의 파형 발생기 등 공개

최신 신형 신호 발생기도 출시

키사이트 테크놀로지스는 최근 고성능 모듈형 테스트·측정 솔루션을 선보였다.
키사이트코리아는 지난달 18일 서울 서초구 JW메리어트호텔에서 기자간담회를 열고, M937xA PXI 벡터 네트워크 분석기 VNA 시리즈를 비롯한 측정기기·솔루션을 발표했다.

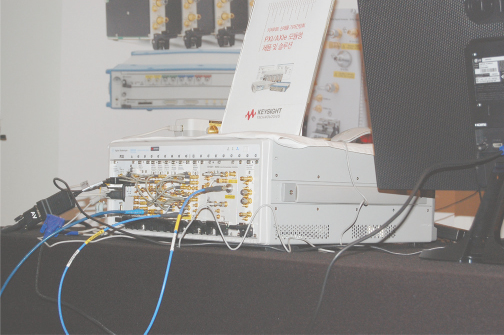

이날 공개된 제품들은 PXI·AXIe 모듈형 기기로, 이전에 사용할 수 없었던 아날로그·디지털·RF·마이크로웨이브·광파 테스트 기술을 제공하는 등 성능이 대폭 업그레이드됐다. 특히 측정 성능과 확장성 등 벤치탑 기기와 모듈형 제품의 장점을 동시에 갖췄다는 평을 들었다.

VNA 시리즈

M937xA PXI 벡터 네트워크 분석기 VNA 시리즈의 경우 네트워크 분석기 중 최초의 모듈형 제품으로, 300kHz에서 최대 26.5GHz까지 넓은 범위를 커버한다. 또한 다수의 기기를 동시에 측정하거나, 여러 포트를 가진 단일기기를 테스트할 수 있으며, 특히 다수의 기기를 동시에 측정할 때 개별 포트의 주파수 측정조건이 달라도 문제없이 테스트할 수 있다는 장점도 지닌다. 이 밖에도 속도와 추적 노이즈, 안정성, 동적 범위 등 주요 사양에서도 탁월한 성능을 발휘한다.

감쇠기 모듈 ‘M9168E’

이날 함께 공개한 프로그래머블 스텝 감쇠기 모듈 ‘M9168E’는 M9168C 26.5GHz 감쇠기의 확장형 제품으로, PXI 하이브리드 플랫폼 기반의 단일 채널, 2포트 기기로, 최대 50GHz의 주파수 범위와 섹션당 최대 500만 사이클의 작동 수명을 자랑한다.

뿐만 아니라. 키사이트는 신호분석기(Signal Analyzer)와 임의 파형 발생기(AWG;Arbitrary Waveform Generator) 신제품도 출시했다. ‘M9290A CXA-m PXIe 신호 분석기’는 최대 26.5GHz까지 성능을 발휘하며, 감도·동적 범위 등이 우수하다. ‘M8195A 임의 파형 발생기’는 65GSa/s의 생플링 속도와 20GHz 대역폭, 4채널(모듈 연결 시 16채널) 등을 갖췄다.

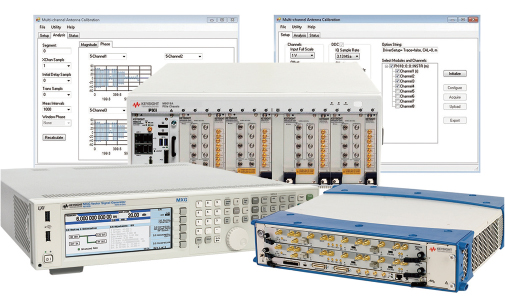

아울러 모듈 제품의 장점을 극대화할 수 있는 PXI 레퍼런스 솔루션도 선보였다. 레퍼런스 솔루션은 키사이트가 기존 제품(하드웨어) 납품 위주에서 벗어나 소프트웨어까지 포함한 토털 솔루션 공급사로 거듭나기 위해 개발한 것으로, 보다 빠른 설계 검증과 테스트를 가능케 한다. 윤덕권 키사이트 코리아 대표는 “벤치탑, 모듈형, 하이브리드 솔루션 등 선택의 폭을 넓혀 고객의 현재와 미래 요구를 충족시킬 수 있다. 벤치탑과 모듈형 하드웨어만을 제공하는 타 회사와는 차원이 다른 수준”이라고 밝혔다.

키사이트는 측정 무결성, 측정 과학, 일관성 있는 캘리브레이션 루틴을 전반적인 테스트 플랫폼에서 공통적으로 제공하고 있다. 이를 통해 고객은 R&D에서 생산까지 신뢰할 수 있는 일관성 있는 측정 결과를 획득해 설계 주기를 단축할 수 있을 것으로 보인다.

N5193A UXG 신호 발생기

키사이트코리아는 우주항공 및 방위산업 어플리케이션을 위해 현실 세계를 그대로 시뮬레이션 가능한 디자인의 N5193A UXG 신호 발생기도 최근 출시했다. UXG는 대형 시뮬레이션 전용 시스템에 종종 사용되는 기존의 고속 스위칭 로컬 오실레이터(Local Oscillator) 대체할 만큼 신뢰할 수 있는 제품이다.

현실에서 있을 수 있는 다양한 위협 시나리오를 만들기 위해, UXG는 주파수, 진폭, 위상 설정을 250나노세컨드의 짧은 시간에 전환할 수 있으며 내장형 위상 반복 기능을 제공하고, 이는 디지털 직접 합성 기술과 키사이트 고유의 디지털-아나로그 컨버터를 통해 구현된다.

첨단 레이더 신호를 시뮬레이션 할 때, UXG는 1나노세컨드의 상승/하강 시간과 80dB의 on/off 비율을 가진 5나노세컨드 간격의 좁은 펄스를 생성할 수 있다. UXG는 또한 반송주파수 폭의 10~25% 정도 넓은 처프(chirp)를 생성할 수도 있다. 옵션으로 감쇠기를 장착하면 애자일(agile) 진폭을 80dB로 그리고 전체 진폭을 120dB로 변경하면서, 안테나 스캔 패턴을 모방할 수 있다.

키사이트 마이크로웨이브 및 통신 부문 제너럴 매니저인 앤디 보트카(Andy Botka) 부사장은 “개발 및 임무 관련 데이터의 재프로그래밍에서는 테스트를 신속하고 우수하게 실시할수록 전자전(EW:electronic warefare) 시스템의 성능에 대한 신뢰성을 더 많이 확보할 수 있다”라고 밝히며, “UXG는 전자전 시스템의 언어에 최적화되어 있기 때문에 새롭게 획득한 최신 정보를 신속하게 신호 시나리오에 통합할 수 있다”라고 강조했다.

UXG는 펄스 상세 정보(PDWs: pulse descriptor words)를 직접적으로 파악할 수 있는 능력을 갖추고 있어 프로그래밍 시간을 줄일 수 있는 장점도 있다. 시스템 테스트 시에서는 미리 정해진 시나리오를 생성하고 이를 UXG 메모리에 저장할 수 있으므로 리스트(list) 모드를 이용해 재생할 수 있으며, 외부의 이벤트를 통해 수시로 제어하는 것도 가능하다.

UXG는 삼단 랙 장비에서 기존의 고속 스위칭 소스 대신 삽입하여 사용할 수도 있다. 또한 소프트웨어 변경을 최소화하기 위해서 표준형은 Aeroflex 소스들과 코드 호환이 가능하도록 되어 있으며, 트리거 커넥터 및 하드웨어 커넥터나 신속한 BCD 입력/출력 인터페이스를 이용해 기존의 유선 및 케이블과 직접 연결시킬 수 있다.

새로운 신호 발생기는 장비의 신뢰성을 극대화하기 위해 키사이트 PSG, MXG, EXG 신호 발생기를 통해 검증된 설계 개념을 적용했으며, 또한 기온, 습도, 충격 등의 신뢰성 테스트를 통과하였다. 키사이트 제품에는 표준 3년 품질보증이 적용되기에 장비 운용비용을 절감할 수 있다고 밝혔다.

특별한 측정 기술 통찰력 선보여

키사이트코리아는 이와 관련 지난 10월 14일(화)부터 10월 16일(목)까지 서울, 대전, 구미에서 ‘2014 우주항공 및 방위산업 심포지엄’을 개최한 바 있다. “Focus where it counts with A/D insights”라는 주제로 구성된 이번 심포지엄은 키사이트 소프트웨어와 모듈형 솔루션 디비전의 전문가 댄 라이츠(Dan Reitz)의 ‘멀티 안테나의 위상 배열 어플리케이션에서의 위상 코히런트 측정 기술’에 대한 발표로 시작됐다.

또한, MIMO 시스템과 AESA 레이다 개발 리스크를 낮추기 위한 조기 검증 솔루션, 전자전 시스템을 위한 비용 효율이 높은 개발 및 검증 솔루션, 향상된 광대역 신호 발생 및 분석을 위한 새로운 기술과 기법 등에 대한 키사이트 측정 전문가들의 발표도 이어졌다. 그 외에도 이번 심포지엄을 통해 전자전/레이더 분야에서 활용될 완전히 새로운 신제품 소개 및 전시도 이루어졌다. 키사이트코리아 윤덕권 사장은 “이번 심포지엄은 방위산업 및 항공우주 측정 분야 고객들이 관심 분야의 최신 트랜드와 기술을 확인 할 수 있을 뿐만 아니라, 측정 전문가들에게 평소 궁금했던 점들을 문의 할 수 있는 좋은 기회가 됐다”고 말했다.

이번 심포지엄에는 20개가 넘는 키사이트의 최신 측정 제품과 제품 및 솔루션 시연을 직접 볼 수 있는 부스들이 설치되었다. 키사이트는 이번 행사를 통해 현대 전자전 및 레이더 분야, 군통신 및 위성 통신 그리고 방위 산업 전반에 걸친 최신 기술 동향과 이에 따른 측정 과제를 해결 할 수 있는 키사이트의 측정 기술 통찰력을 선보였다.


키사이트테크놀로지스는?

2013년 9월 19일 애질런트는 LDA(Life Science, Diagnostics and Applied Markets) 기업과 EM(Electronic Measurement) 기업을 각각 독립된 두 개의 공개 기업으로 분리하는 계획을 발표했다. 애질런트 전자계측 사업부의 새롭게 독립된 회사인 키사이트테크놀로지스는 2014년 8월 1일부터 완전히 분사가 완료 될 것으로 예상되는 이번 달 초까지 애질런트의 자회사로 운영된다. 키사이트는 종목기호 KEYS로 뉴욕 증권 거래소(NYSE)에서 거래가 시작될 예정이다. 키사이트는 글로벌 전자 테스트 및 측정 전문 기업이다.

혁신적인 무선 통신, 모듈형 및 소프트웨어 솔루션과 핵심 측정 통찰력을 바탕으로 고객의 성공과 발전을 위해 함께 할 것이라고 밝혔다. 키사이트는 전자 측정 장비와 시스템 및 관련 소프트웨어, 소프트웨어 디자인 툴, 전자 장비의 설계, 개발, 제조, 설치, 상용화 및 운영 등에 사용되는 서비스를 제공한다.

자료제공 | 키사이트코리아(www.keysight.co.kr)
