‘Pilz’가 제공하는 맞춤형 공작기계 산업 솔루션

임의조작 방지위해 PITmode 적용, 기기 안전컨트롤 기능 향상

PNOZmulti 2 모션 감시 모듈로 안전하고 간편한 감시 가능

“the sprit of safety”를 슬로건으로 내세운 Pilz는 공작기계 산업에 맞춤형 솔루션을 제공하기 위해 최선을 다하고 있다. 이 같은 역할을 수행하기 위해 Pilz가 야심차게 선보인 구성 가능형 제어시스템 ‘PNOZmulti 2’, 작동 모드 선택기 스위치 및 액세스 인가 제어 장치 ‘PITmode’를 비롯해 안전 가드 잠금, 공구 변경 감시, 인피드 감시를 위한 안전 센서 ‘PSEN’은 솔루션으로서의 역할을 충실하게 수행해 나가고 있는 중이다.

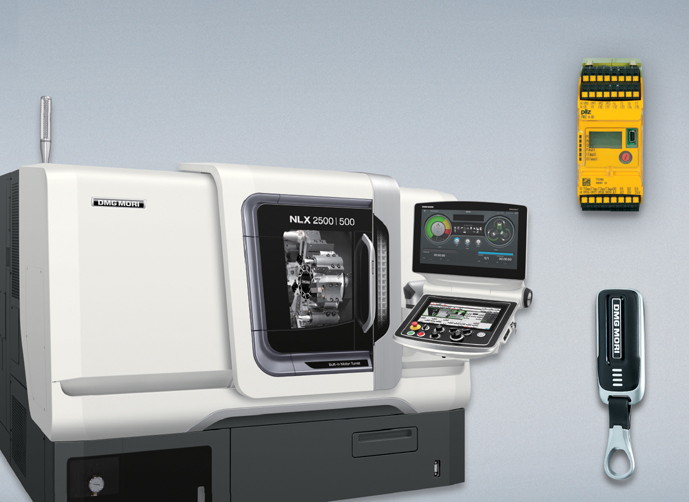

칩핑 툴 머신 등을 제조해 전 세계에 공급하고 있는 선도기업  DMG MORI SEIKI(DMG)는 기기 사용 시 임의조작을 방지하고자 PITmode를 적용하게 되었다. RFID 기반의 Key를 통해 운영자마다 접근 권한을 다르게 설정할 수 있게 되었으며, 접근 레벨에 따라 모드를 선택할 수 있는 범위가 달라져 다양한 범위의 제어 시퀀스와 오퍼레이팅 모드를 원하는 기업에게 제공했다.

다수의 PITmode와 SmartKey가 DMG 제품에 적용되었는데, DMG는 안전 PLC인 PNOZmulti도 함께 적용해 안전컨트롤 기능을 향상시켰다. PIT mode는 RFID Key 의 비접촉 방식으로 유지보수가 필요 없을뿐더러 유니버셜 코딩으로 임의 조작 및 강제 조작 방지할 수 있으며, 기존의 기계적인 Key 셀렉터 스위치 방식 대비 효율적인 관리 및 안정성을 증가시켰다. 또한 동작 모드 오작동으로 인한 사고를 예방하고 컨트롤러의 사용허가가 개별화 되어 각각의 운전자가 역할에 맞는 접근 가능하게 됐다.

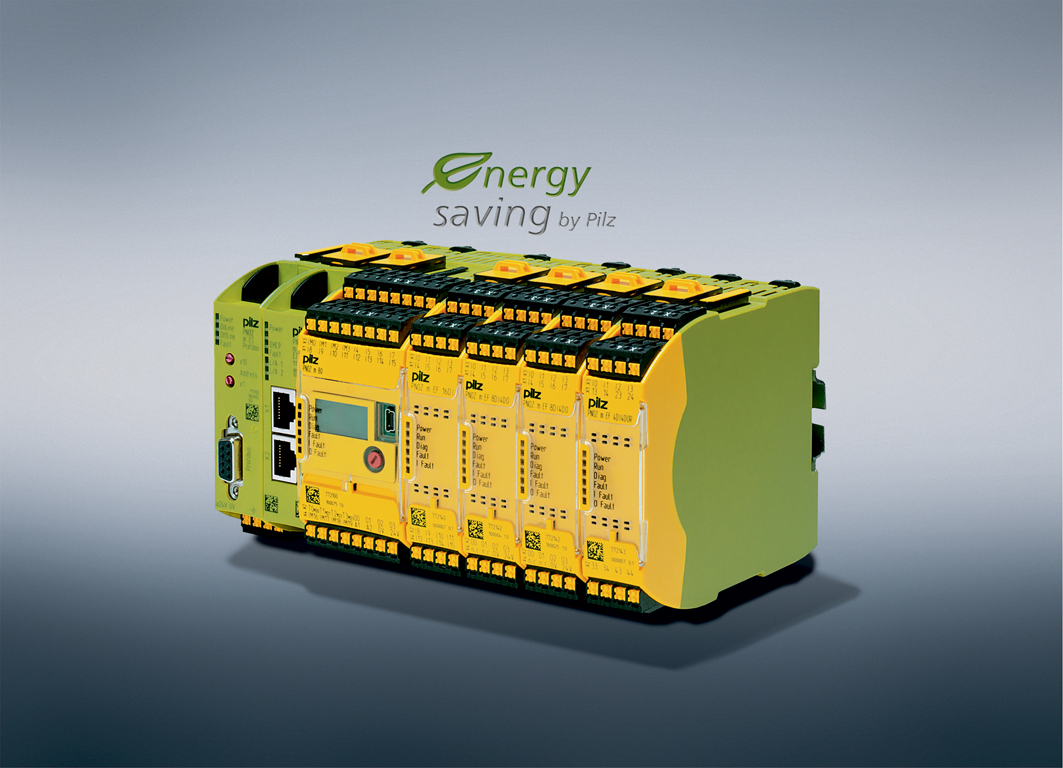

PNOZmulti 2에 의한 안전하고 간편한 모션관리

작업자는 EN 6180-5-2에 의거, 구성 가능한 제어 시스템 PNOZmulti 2의 모션 감시 모듈로 기계의 최대 2개 축을 안전하면서도 간편하게 감시할 수 있게 됐다.

또한 산업 인터페이스 Mini I/O을 이용해 드라이브 지정 연결 케이블을 통해 모든 범용 인크리멘탈 인코더를 연결할 수 있는데, 이를 통해 운영 및 정비 작업자를 보호할 수 있을 뿐만 아니라 과도한 동작으로 인한 기계적 손상 등도 방지할 수 있다. 뿐만 아니라 안전속도범위 SSR, 안전속도감시 SSM, 안전방향 SDI 및 안전작동중지 SOS와 같은 안전기능은 PNOZmulti 컨피규레이터에서 쉽게 생성할 수 있다. PNOZmulti는 조명식 디스플레이가 갖춰진 공간 절약형 사이즈라는 장점도 함께 가지고 있다.

폭이 45mm밖에 되지 않기에 기본기기 PNOZ m B0는 제어 캐비닛에서 공간을 많이 차지하지 않는다. 또한 조명식 표시 장치가 갖춰져 있어서 신속한 진단 및 시운전이 가능할 뿐만 아니라 PVIS (Pilz 진단기반컨셉) 지원으로 다운타임을 줄일 수 있으며, 사용자 텍스트를 모니터에 표시할 수 있다.

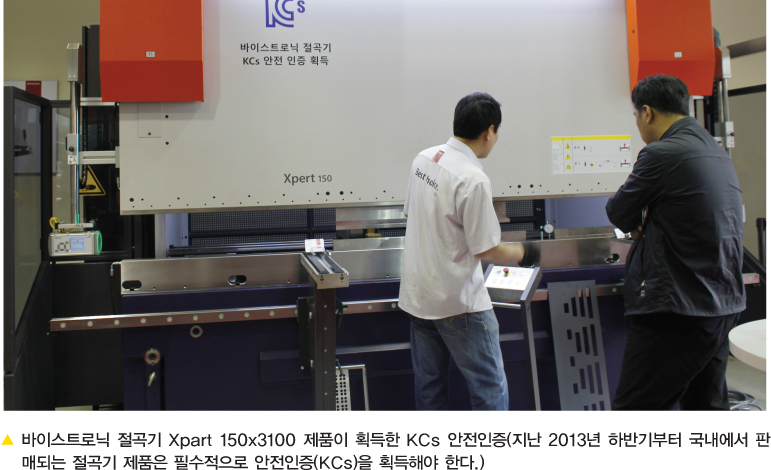

‘Pilz’의 안전 컨설팅 서비스  - CE인증 및 KCs

Pilz는 공작기계 산업에서 수출과 국내 판매를 위한 CE 및 KCs에 대한 안전컨설팅, 교육도 제공하고 있다. 안전인증인 KCs는 안전인증대상과 기구 등의 안전성능과 제조자의 기술능력과 생산체계가 안전인증기준에 맞는지에 대해서 종합적으로 심사하거나, 자율적으로 기업 자체에서 확인하여 신고하는 제도다.

Pilz는 컨설팅과 인증대행을 위한 활동을 하며 관련교육 또한 제공하고 있으며, CE Mark와 S-mark를 자체 진행하거나 컨설팅을 진행함에 있어서 반드시 이해하여야 할 내용들을 이 교육과정이 설명한다.

자료제공 | 필츠코리아(www.pilz.co.kr)
