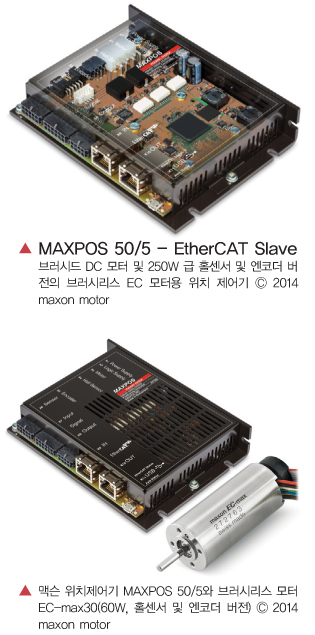

맥슨 모터, MAXPOS 50/5 위치 제어기

하이 퍼포먼스 위치제어기, 정밀도와 동기화 수준 높여

높은 정확성이 요구되는 환경에 최적의 조건 제공

모터 제조 전문업체 맥슨 모터가 콤팩트한 EtherCAT 기반 신제품 MAXPOS 50/5 위치 제어기를 출시했다. 까다로운 환경에서도 사용 가능하도록 내구성을 높인 MAXPOS 50/5는 EtherCAT 마스터를 통해 I/O 커맨드 및 동작 지령을 수신한다. MAXPOS 50/5 위치 제어기는 정밀도와 동기화에 관해 한층 더 높아진 기준을 제시하며, 고속 제어와 다양한 피드백 기능으로 고성능 애플리케이션의 DC 및 브러시리스 EC(BLDC) 모터의 구동을 위한 최적의 조건을 제공한다.


맥슨 코어리스 DC 모터와 브러시리스 EC 모터는 다이내믹함과 긴 수명을 요구하는 애플리케이션에 이상적이며 로보틱스, 의료 기술 분야 및 특수 장비 분야에 널리 적용되고 있다.

MAXPOS 50/5는 기존의 다이내믹한 모터의 제어나 마스터와의 호환성 문제를 해결해 매우 이상적인 제어를 가능하게 한다. 또한 최첨단의 FPGA(Field Programmable Gate Array) 기술로 최단 시간의 제어 사이클이 가능해졌다. Ether- CAT 마스터로 100°㎑의 클락 스피드의 전류 제어와 100㎲의 효율적인 통신 사이클 시간으로 까다로운 모션컨트롤 임무를 수행하기에 적합하며, ‘Cyclic Synchronous Modes’의 CoE와 DCS(Distributed Clocks Support)는 다축 시스템의 정밀한 동기화를 가능하게 한다.

위치 모드와 속도 모드를 위한 프로파일 기반의 구동 방식도 가능할 뿐만 아니라 뛰어난 처리 능력은 최대 속도 200,000rpm의 EC 모터에 대한 필드 기반의 사인파 정류를 제공한다.

높은 정확성이 요구되는 환경에 적합

MAXPOS 50/5 위치 제어기에는 영구자석이 내장돼 엔코더가 장착된 브러시드 DC 모터 및 홀센서 및 엔코더 버전의 EC 모터 제어가 가능하다.

10~50V의 넓은 전압 범위와 연속 전류 5A, 최대 순간 전류 15A를 지원한다. 듀얼 루프 기능을 통해 두 가지 엔코더를 동시에 사용 가능하며 백래시를 보완해 높은 정밀도가 요구되는 애플리케이션에 최적의 솔루션을 제공한다. 디지털 인크리멘탈 엔코더부터 SSI, EnDat2.2, BiSS-C 인터페이스의 아날로그 인크리멘탈 엔코더까지의 넓은 스펙트럼 범위와 갈바닉 절연 I/O를 통해 리미트/레퍼런스 스위치같은 다양한 컴포넌트의 통합을 실현한다.

최고 수준의 보호 기능

MAXPOS 50/5 위치 제어기는 과전류, 과열, 전압부족과 과전압, 모터 케이블의 단락, 피드백 신호의 손실에 대한 보호 기능을 갖추고 있다.

MAXPOS 50/5는 그래픽 유저 인터페이스 ‘MAXPOS 스튜디오’를 통해 제공되는 소프트웨어 마법사와 제어기의 오토튜닝 등의 기능으로 간단하고 효율적인 설정이 가능하며, 문제 해결이나 다양한 프로세스 데이터의 기록을 위한 진단 마법사 기능도 제공된다. 또한 빠른 시간 안에 이상적인 드라이브 시스템을 찾아주는 자료도 제공된다. 전체 시스템은 USB 포트 혹은 Ethernet을 통해 수행된다.

자료제공 | 맥슨모터코리아(www.maxonmotor.co.kr)
