분산 설치형 에너지체인 시스템으로 광케이블 제어 및 데이터 전송 최적화

분산 설치형 에너지체인 시스템으로
광케이블 제어 및 데이터 전송 최적화

이구스의 에너지체인에 적합한 유연성 광케이블은 기존의 동선을 대체할 수 있으며, 더 작고 가벼운 체인을 사용하며 긴 수명과 빠른 속도 및 가속도를 확보하고 있어 시장의 좋은 반응을 얻고 있다. 지금까지 일반기계 분야에서 광통신 케이블은 필요성이 증대되고 있음에도 불구하고 EMC 등의 이유로 널리 보급되지 못하고 있었으나 산업현장에서 제어에 필요한 전송량이 증가하고 있어 전송의 손실에 대한 문제를 해결해야 할 필요성이 커지고 있다

현재 크레인과 운반설비 등에 들어가는 데이터 케이블의 약 80%는 광통신 케이블 (Fiber Optic Cable)이 적용되고 있다. 지금까지 일반기계 분야에서 광통신 케이블은 필요성이 증대되고 있음에도 불구하고 EMC 등의 이유로 널리 보급되지 못하고 있었다. 광통신 케이블을 사용하기 위해서는 동선 케이블에 비해 다소 복잡한 엔지니어링 작업이 요구되기 때문이었다.


산업현장에서 제어에 필요한 전송량이 증가하고 있는데 비해 기존의 데이터 케이블은 갈수록 EMI에 오염되어 가고 있어 전송의 손실에 대한 문제를 해결해야 할 필요성이 커지고 있다. 이러한 상황에서 안전하게 데이터를 전송하고 장비를 제어하는 시스템을 구축하는 것에 대한 수요가 늘고 있다.


이에 따라 에너지 체인(케이블베이어)과 유연성 케이블의 제조업체인 독일 이구스(igus)는 이러한 요구를 충족시키기 위하여 에너지 체인과 체인에 적합한 유연성 광통신 케이블과 현장에 분산 설치 할 수 있는 간편한 커플러를 솔류션으로 제공하고 있다.



유연성으로 광케이블로


에너지 체인의 설치 공간 절감

igus LWL Coupler

에너지체인은 빠른 속도와 가속도로 운동을 반복하기 때문에 기계의 동작부분에 케이블이나 튜브를 연결하기 위해서는 높은 내구성과 유연성이 요구되고 있다.

기존 동선을 이용한 제어 및 데이터 케이블은 데이터 전송량이 많아 질수록 더 많은 심선과 케이블을 체인 내부에 수용해야 하며, 결과적으로 체인의 내부 용적 규격과 굴곡 반경이 더욱 커질 수 있다.

이구스는 이러한 에너지체인에 적합한 유연성 광케이블을 적용해 동선을 대체하고 있으며, 더 작고 가벼운 체인을 사용하며 긴 수명과 빠른 속도 및 가속도를 확보하고 있다. 또한 체인의 굴곡 반경을 더욱 작게 함으로써 에너지체인의 설치공간을 대폭 절감하는 효과도 볼 수 있다.

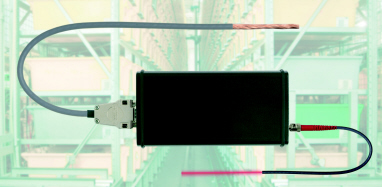

특히 새로 개발된 이구스의 LWL Coupler ICP는 작은 크기의 모듈로 IP65 스펙의 하우징을 들어있어 현장 장비의 내외부 어디에서나 설치를 할 수 있다.

별도의 캐비닛이 필요 없는 이 제품은 광케이블의 길이도 최소화 할 수 있다. 케이블은 적합한 체인에 필요에 따라 미리 포설되어 공급되며, 광커넥터는 하네싱된 상태로 길이에 맞춰 공급되므로 커플러 모듈에 필요한 220V 전원만 만족하면 결선 작업이 필요 없다.

광통신에 대한 지식이 없어도 이 제품은 모듈 내에 자체의 소프트웨어를 내장하고 있어 별다른 설정이나 입력, 프로그래밍이 필요 없다. 따라서 솔루션을 적용하기 위한 기술검토가 필요 없어 기존의 설비에 적용하거나 현재 사용중인 설비에 추가 설치를 할 수 있다.

다양한 인터페이스를 지원하고 있어 Profibus, CAN bus, RS232, Interbus, Ethernet, USB (LAN) 등 모든 타입에 사용할 수 있으며, 모듈 측에는 해당 커넥터가 제공된다.
