모터의 사양을 직접 선택한다

차세대 맥슨 DC모터 DCX … 맥슨모터

맥슨은 최적화된 조립환경과 새로운 고성능의 마그넷을 통해 크기는 더욱 작으면서 더욱 파워풀하게 업그레이드 된 드라이브, DCX 프로그램을 출시한다. 이와 동시에, 새로운 생산기술을 개발하고 프로세스를 더욱 향상시켰다. 이제 웹사이트(dcx.maxonmotor.com)를 통해 단 몇 번의 클릭으로 원하는 제품의 세부적인 사양을 직접 선정할 수 있다.

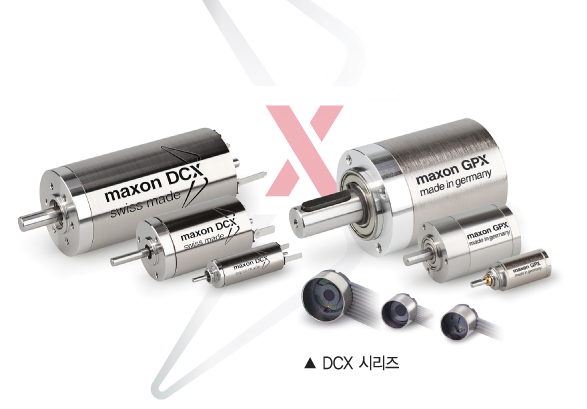

맥슨모터는 파워풀하고 혁신적인 신제품, 맥슨 DCX 시리즈를 선보였다. 맥슨모터는 이 제품을 위해 특별한 서비스도 선보였다. 사양선정과 주문 모두를 온라인(dcx.maxonmotor.com)으로 할 수 있는 이 특별한 서비스는 DCX 모터, GPX 감속기 그리고 ENX 엔코더로 나누어져 있으며, 모듈의 결합도 지원한다.

맥슨모터그룹의 오이겐엘미거 CEO는 “맥슨은 최적화된 조립환경과 새로운 고성능의 마그넷을 통해 크기는 더욱 작으면서 더욱 파워풀하게 업그레이드된 드라이브, DCX 프로그램을 출시한다”고 밝히며, “이와 동시에, 새로운 생산기술을 개발하고 프로세스를 더욱 향상시켰다”고 강조했다.

예를 들어, 4rpm/mNm의 속도/토크 특성을 갖는 직경 35mm의 DCX 35L의 경우 기존 직경 40mm의 DC 모터인 RE40(3.5rpm/mNm)과 유사한 특성을 갖는다. 또한 모든 DCX 드라이브는 웹사이트에서 간편하게 제품사양의 선정이 가능하기 때문에 더욱 빨라진 납기가 최대 장점으로 꼽힌다.

웹사이트 통해

사양을 직접 선정

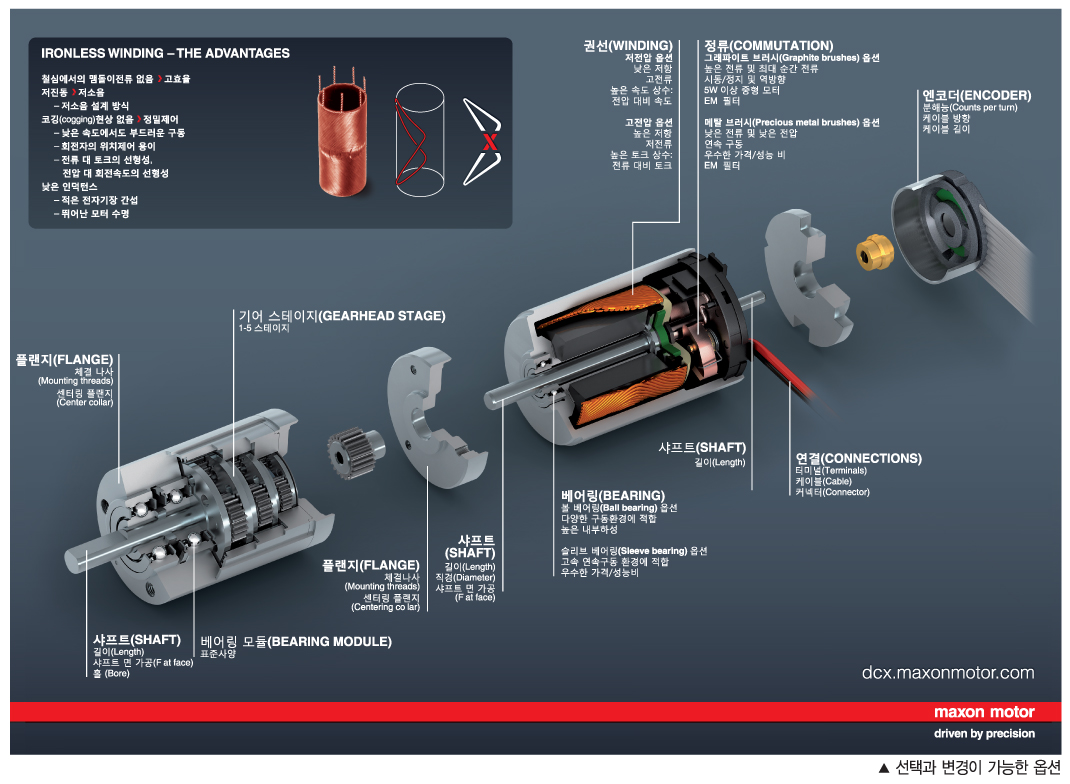

스테인레스강 및 그래파이트 브러시로 구성된 DCX 22S는 표준형의 예압볼베어링 또는 소결 처리된 베어링을 사용할 수 있으며, 맥슨의 국제특허인 코어리스 권선방식 System maxon으로 여섯 가지의 전압사양을 갖는다. 새로운 하우징과 함께 대부분의 모든 기계적인 구조선정이 가능하다.

예를 들어, 플랜지는 조임 나사와 마운팅 센터링에 대해 다른 옵션을 선택할 수 있다. 공간제약이 있는 곳에서는 플랜지 없이 짧은 구조로 수정이 가능하다. 샤프트의 길이와 직경뿐 아니라 샤프트 면 가공 또한 선택이 가능하다. 케이블 부착도 선택할 수 있으며 다양한 케이블 길이와 플러그에 대한 옵션이 있다.

DCX 시리즈 모듈화

감속기와 엔코더 결합 가능

맥슨모터는 DCX 모터와 결합되는 새로운 감속기와 엔코더도 함께 출시한다. GPX 감속기는 원하는 사양의 감속기 스테이지를 옵션으로 선택할 수 있으며, 더욱 작아진 소음과 견고함을 자랑한다. 감속기는 DCX 모터와 레이저 웰딩 처리되어 이음매 없이 결합되며, 플랜지 또한 사양 선정이 가능하다. 샤프트는 길이 변경과 함께 면 가공과 홀 가공, 키 가공까지 가능하다.

맥슨의 ENX 엔코더는 견고한 디자인과 정확한 신호를 특징으로 한다. ENX QUAD 엔코더는 싱글 펄스, 2채널로 속도와 방향을 읽는데 사용된다. ESD 보호 네트워크, 역극성 보호, 케이블 옵션과 견고한 디자인으로 간단한 클로즈드-루프 제어에 경제적인 선택이 될 것이다.

ENX EASY 엔코더는 RS422 방식의 라인 드라이버 타입의 3채널 엔코더로, 분해능은 1024 펄스까지 선택할 수 있다. 케이블 선택이 가능하기 때문에 초정밀 위치제어와 속도제어 시 최선의 선택이 될 것이다. ENX 엔코더의 케이블은 50mm부터 최대 1,000mm까지 총 일곱 가지 길이로 선택이 가능하다.

모듈로 결합돼

다양한 분야 최적화

DCX와 GPX, ENX가 모듈로 결합되어 다양한 애플리케이션에 최적화되어 사용할 수 있다. 특히 의료기술, 로봇공학, 항공우주산업에서 상당히 큰 관심을 일으킬 것이다. 맥슨의 위치제어기 및 서보앰프는 모든 DCX 제품에 최적화되었다.

오이겐엘미거는 ”손쉽게 사양 선정이 가능한 맥슨의 새로운 DCX는 고객들에게 맥슨의 최신 기술을 직접 경험할 수 있는 기회를 제공하며, 웹사이트에서 단 몇 번의 클릭만으로 빠른 납기와 제품에 대한 신뢰를 장점으로 하는 DCX 드라이브를 만날 수 있다”며, “또한 제품의 세부적인 사양과 3D 데이터는 모두 온라인에서 간편하게 다운 받을 수 있다”고 설명했다.

고출력의 EC 60 flat

보호 등급 IP54, MILE 엔코더형


EC 60 flat은 다양한 분야에서 이상적인 드라이브로 인정받고 있다. 높은 공칭토크, 반복 구동의 다이내믹한 위치 제어 및 견고함, 외부 환경에 간섭을 거의 받지않는 특징을 갖는다. EC 60 flat은 배터리 구동용 모바일 애플리케이션뿐 아니라 산업용 애플리케이션에도 최적화되어 사용되고 있다. 긴 수명시간과 큰 레이디얼 부하로 유량 가변형 밸브, 신장 투석 시스템 및 원심분리기 등에 적용된다.

MILE 엔코더(maxon Inductive Little Encoder)는 세계에서 가장 작은 인덕티브 로터리 엔코더이다. 전기적으로 전도된 타깃에서 맴돌이 전류를 발생시키는 고주파 유도 탐지를 기본 원리로 고정밀 위치제어가 필요한 애플리케이션에 적합하다.

빠른 속도가 장점인 MILE 엔코더 원리인 고주파 유도법은 먼지, 기름, 증기로부터 영향을 받지 않아 추가적인 보호 커버가 필요 없으며, PWM 제어 및 모터 마그넷으로부터 신호간섭이 거의 없는 이점을 제공한다.

■ EC 60 flat 주요 특징
배터리 구동 방식 및 산업용 애플리케이션에 적합
다양한 정격전압, 공간 효율적인 플랫 디자인, 최대 319mNm의 공칭토크
디텐트 없음
레이디얼 부하 10N
보호 등급 IP54(분체/액체 방지)
예압 볼 베어링 사용, 접지접속
구동 온도 범위 -40°C~100°C
