내쇼날인스트루먼트, 텍트로닉스와 협력해 PXI 디지타이저 출시

내쇼날인스트루먼트는 12.5GS/s 샘플 속도와 함께 3GHz 대역폭을 제공하는 NI PXIe-5185도 발표했다.

텍트로닉스와 공동으로 개발한 NI PXIe-5186은 최대 5GHz 대역폭과 12.5GS/s 샘플 속도를 구현하는 텍트로닉스의 Enabling Technology를 적용되었다. 새로운 PXI 디지 타이저는 두 업체의 강점이라고 할 수 있는 텍트로닉스의 고속 디지털화(Digitization)와 NI의 소프트웨어 정의 계측이 결합된 제품이다.

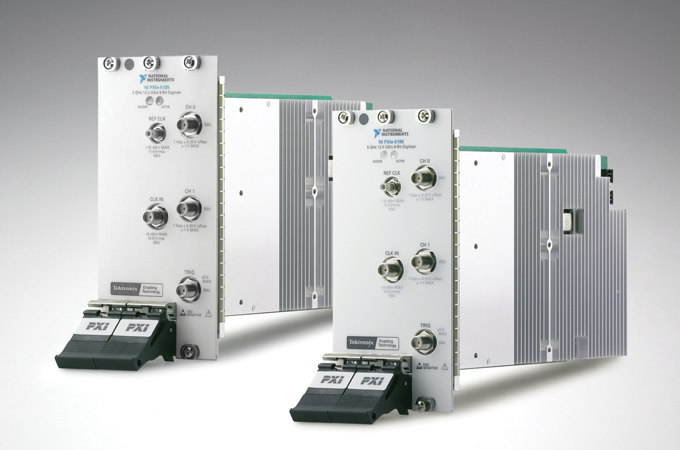

내쇼날인스트루먼트는 빠르게 성장하고 있는 PXI의 성능을 보완한 업계 최고 성능의 PXI 디지타이저를 출시한다. 오실로스코프 업계 리더인 텍트로닉스와 공동으로 개발한 NI PXIe-5186은 최대 5GHz 대역폭과 12.5GS/s 샘플 속도를 구현하는 텍트로닉스의 Enabling Technology를 적용되었다.

내쇼날인스트루먼트는 12.5GS/s 샘플 속도와 함께 3GHz 대역폭을 제공하는 NI PXIe-5185도 발표했다.

두 디지타이저는 내쇼날인스트루먼트 PXI 기반 하드웨어 및 소프트웨어 플랫폼으로써 자동화 테스트 애플리케이션에 최적화된 성능을 제공한다.

내쇼날인스트루먼트 창립자이자 CEO인 Dr. James Truchard는 이번 제품 출시에 대한 소감을 “두 업체의 강점이라고 할 수 있는 텍트로닉스의 고속 디지털화(Digitization)와 NI의 소프트웨어 정의 계측이 결합된 제품이 협력 개발됐다는데 기쁨을 감출 수 없다.

새 디지타이저들은 테스트 애플리케이션에서 무어의 법칙이 어떻게 적용되고 있는지 여실히 보여주고 있다.

PXI와 같이 작은 공간에 고성능을 제공한다는 점이 딱 들어맞고 있는 것”이라고 전했다.

새 디지타이저의 독자적인 텍트로닉스 성능 오실로스코프 ASIC은 고속 신호 수집에 낮은 노이즈와 높은 선형성 기반을 제공하며, 고도로 안정적인 IBM 7HP GiGe 프로세스를 기반으로 한다. 텍트로닉스가 제공하는 최상 신호 정확도의 한 예는 디지타이저에서 엄청나게 낮은 샘플링 지터를 제공하는 Enabling Technology다.

디지타이저의 매우 낮은 500fs RMS 통합 지터는 5GHz에서 5.5 ENOB(Effective Number of Bit: 유효 비트 수)로 이어진다.

내쇼날인스트루먼트의 독자 기술은 보다 빠른 테스트 실행을 위한 높은 데이터 전송률과 다채널의 통합형 테스트 시스템 구축을 위한 정밀 멀티모듈 타이밍 및 동기화를 제공한다.

3U PXI Express 플랫폼을 위해 제작된 이 디지타이저는 700MB/s의 빠른 속도로 스트리밍과 여러 모듈에서 160ps 분해능 내로 동기화가 가능하다. 이 같은 기능을 갖춘 디지타이저는 자동화 제품 테스트, 반도체 ATE 및 고-에너지 물리학 측정 시스템과 같은 애플리케이션에 이상적이다.

디지타이저는 그래픽 기반 디자인 소프트웨어인 NI LabVIEW와 함께 결합되어 컨트롤 및 자동화에 사용되며, NI LabWindowsTM/ CVI ANSI C 소프트웨어 개발 환경과 Microsoft Visual Studio .NET 개발 툴 등의 여러 프로그래밍 옵션도 제공한다.

엔지니어는 NI-SCOPE 인스트루먼트 드라이버 또는 새로운 LabVIEW Jitter Analysis Toolkit을 이용하여 디지타이저를 프로그래밍 할 수 있다.

LabVIEW Jitter Analysis Toolkit은 높은 전송률, 지터, 아이 다어이그램 및 위상 노이즈 측정에 최적화된 함수 라이브러리를 제공한다.
