애질런트, EMI-리시버와 신호 분석기를 하나로

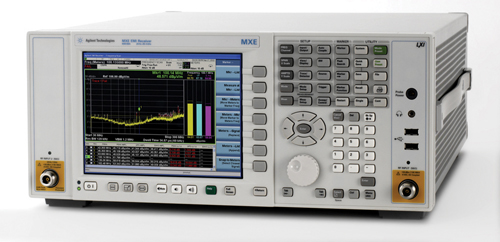

애질런트가 실험실 전용으로 사용되는 전기·전자 제품의 적합성 테스트를 수행하는 ‘N9038A MXE EMI 리시버’를 출시했다.

이번에 출시된 MXE는 1GHz에서 -163dBm의 평균 노이즈 레벨(DANL)과 전자기 간섭(EMI) 측정 정확도, 반복적 신뢰성을 강화한 것이 특징으로, 이것은 전기적 노이즈의 영향을 감소시키는 수신기의 필수적 특징인 뛰어난 입력 수신 감도를 의미한다.

업계에 따르면 EMI는 공기 중 방사 또는 AC라인 전도 상에서 전달되는 전자기를 통해 전기·전자 회로의 적절한 작동에 영향을 미칠 수 있는 방해요소를 뜻한다.

따라서 EMI 테스트는 다른 장치에 영향을 미칠 수 있는 원치 않는 방출을 확인하기 위해 꼭 필요하다. 그리고 EMI와 함께 거론되는 것으로는 EMC가 있다. EMC는 각국 정부에 의해 규제되기 때문에 이와 관련된 적합성 테스트 역시 중요한 부분이다.

이처럼 중요하기 때문에 공인 실험실에 의한 적합성 테스트는 비용이 많이 든다. 그러나 테스트가 한 번으로 꼭 끝나지 않는다.

각종 이유로 실패를 할 수도 있으며, 그 경우 테스트를 처음부터 다시 진행을 해야 한다.

그 결과, 많은 제조업체는 첫 번째 시도에서 적합성 테스트를 통과하기 위해 CISPR 기준을 준수한 수신기를 통해 연구실에서 적합성 테스트를 수행한 후 공인된 인증기관에 넘기곤 한다.

이 같은 업계 관행에 따라 연수실에서 시험적으로 EMI 테스트를 진행해 볼 수 있는 장비가 애질런트의 EMI 리시버인 MXE라고 보면 된다.

MXE는 전기·전자 장치의 전자기 호환성(EMC) 테스트를 다루는 국제 전기 기술 위원회의 CISPR 16-1-1 2010를 준수하는데, 특히 0.78의 뛰어난 측정 정확도는 CISPR 16-1-1 2010에 사용되는 측정 리시버의 요구 사항을 넘어선다. 따라서 내장된 미터, 신호 및 측정리스트, 마커, 스팬 줌, 존 스팬 그리고 스팩트로그램 측정 기능이 포함된 진단 툴 세트로 모니터링과 신호 문제를 쉽게 확인할 수 있다.

MXE는 위상노이즈 같은 다양한 측정 응용프로그램을 수행할 수 있는 하나의 X-시리즈 신호분석기이기도 하다. 부적합 결과의 분석을 강화하는 기능 등은 EMI를 테스트 엔지니어와 컨설턴트가 테스트한 제품에 대해 새로운 통찰력을 제공하고 세부적인 신호 평가를 가능하게 한다.

애질런트의 EMC 사업 개발 매니저인 Mark Terrien은 “EMI-리시버와 신호 분석기 모드를 모두 지원하는 MXE는 적합성 테스트를 넘어 테스트 인증센터가 그들의 서비스를 확대할 수 있게 하는 하나의 도구”라며, “쉽게 업그레이드가 가능한 X-시리즈 신호 분석기인 MXE는 진화하는 표준 및 새로운 요구 사항과 속도를 최고의 상태로 유지할 수 있다.”고 설명했다.

새로운 MXE EMI 수신기 이외에도 X-시리즈에는 하이엔드급의 PXA신호 분석기와 미드레인지급의 MXA 신호분석기, 실속형의 EXA 신호분석기 그리고 저가형의 CXA신호 분석기가 있다. 뿐만 아니라 25개 이상의 업계 선도적인 측정 어플리케이션도 제공한다.
