RENISHAW QC20-W 무선 볼바

공작기계 정밀도 검사에 필수적

RENISHAW(레니쇼) QC20-W 무선 볼바 진단 시스템은 공작기계의 정밀도 검사를 위해 필수적이라는 평가를 받을 만큼 뛰어난 성능을 제공한다.

레니쇼에서는 정확한 진단 및 평가를 위한 고정도의 볼바 시스템 뿐만 아니라 오차의 특성 및 발생 원인을 제시하고 기계의 상태를 진단하여 공작기계의 성능을 향상시키고 최종적으로 제품의 품질을 높이기 위한 해법을 제시하는 소프트웨어 분석 기능도 제공한다.

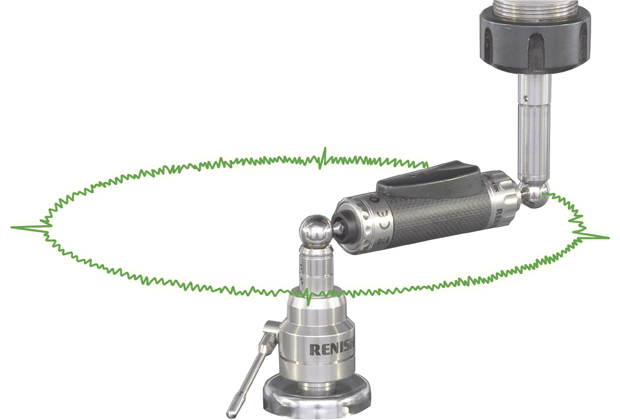

Renishaw QC20-W 볼바

산업현장에서는 기계 자체의 오차를 고려하지 않고 가공하기 때문에 검사를 위한 비용증가, 생산성 저하로 인한 매출감소, 품질관리 문제 등 다양한 문제점이 발생하고 있다. 공작기계가 생산하는 부품은 가공 중에 발생하는 정적 또는 동적 오차에 의해 가공 정밀도가 결정된다. 특히 NC 공작기계는 두 축이 동시에 움직이기 때문에 기구 안내면 자체의 오차는 물론 NC 기구와 드라이브의 오차도 포함된다.

이러한 공작기계 및 정밀 스테이지 등 기계의 성능을 평가하고 문제점을 진단하기 위해 레니쇼의 QC20-W 무선 볼바는 획기적인 시험시간 단축과 높은 정밀도, 그리고 정확한 분석기법을 제공한다.

레니쇼 QC20-W 무선 볼바의 한국 총 판매원인 두루무역에서는 셋업 및 측정이 간단하고 정확할 뿐만 아니라 경제적이고 신뢰성이 있기 때문에 공작기계의 최종 정밀도를 검사하는데 필수적이라는 평가를 내리고 있다.

더불어 QC20-W을 사용하고 있는 두루무역의 고객사들로부터 사용 중 현장에서 문제가 된 장비의 보수를 위한 기초자료가 제공되어 현장에서의 활용도가 더욱 높다는 평가를 받고 있다고 말한다.

레니쇼 QC20-W 무선 볼바 진단시스템은 2차원 혹은 3차원 이송계의 정확한 진단 및 평가를 위한 고정도의 볼바 시스템 뿐만 아니라 사용자에게 강력한 소프트웨어 분석 기능을 제공한다.

한 차원 업그레이드 된 QC20-W의 S/W는 오차의 특성 및 발생 원인을 분석하고, 기계의 상태를 진단하여 공작기계의 성능을 향상시키고 최종적으로 제품의 품질을 높이기 위한 해법을 제시한다.

볼바 진단 소프트웨어

레니쇼 QC20-W 무선 볼바 활용사례

레니쇼 QC20-W의 한국 총 판매원인 두루무역에서는 많은 고객들이 QC20-W의 성능에 만족스러운 반응을 보내고 있다며, 다음의 몇몇 사례를 소개했다. 경북대학교 기계 공학과의 양승한 교수의 연구실에는 레니쇼의 QC10, QC20-W를 각각 1 세트씩 보유하고 있다.

이 연구실에서는 4축 이상 공작기계에 대한 평가 방법을 볼바와 레이저를 이용하여 연구하고 있으며, 공작기계의 다양한 이송 경로로 볼바 데이터를 측정하여 자체적으로 작성한 소프트웨어에서 새로운 측정방법을 개발하고 있다.

연구실에서는 레니쇼 QC20-W 무선 볼바의 장점으로, 케이블이 없다는 것만으로도 다양한 경로로 측정할 수 있으며, 측정 경로에 어떠한 간섭도 발생하지 않아서 기존의 QC10보다 안정적이고 편리하게 측정을 할 수 있는 점을 명시하고 있다.

또 다른 두루무역의 고객인 광주소재의 한 기업에서는 자체 보유한 공작기계 Maintenance용으로 활용하기 위해 레니쇼 QC20-W을 사용하고 있다. 볼바 시스템은 기본적으로 2회전을 해야 측정이 가능하기 때문에 기존의 QC10의 경우 측정 시, 케이블 꼬임 현상을 계속적으로 모니터링 해야 하는 불편함이 있었는데 QC20-W는 케이블이 없어 이러한 불편함을 획기적으로 해결할 수 있게 되었다고 말한다.

또한 레니쇼 QC20-W 무선 볼바는 Data capturing 속도가 대폭 증대되었고 무선이기 때문에 고속 회전이 가능하다. 그래서 서보 튜닝(Servo Tuning)을 할 수 있는 기본 데이터를 볼 수 있게 되었다.

Servo Tuning이 제대로 되어 있지 않으면 고속 회전 시 원형이 아닌 다이아몬드 형상이 나오게 된다.

미래메탈테크(MMT)는 자동차 부품 가공업체로써 현대 MCT 50여대를 보유하고 있다. 자체 장비 Maintenance용으로 활용하기 위해 두루무역을 통해 레니쇼 QC20-W를 구입한 후, 노후 장비와 신규 장비를 주기적으로 측정하여 정도별로 분류하여 가공제품을 배정하고 오버 홀 시점 예측 및 신규 장비 검수용 등으로 활용하고 있다.

이처럼 MMT에서는 레니쇼 QC20-W 무선 볼바 진단시스템을 활용하여 정기적으로 가공기의 정도를 관리하고 있기 때문에 고품질의 제품을 안정적으로 제공할 수 있어서 고객들의 신뢰를 얻고 이를 통해 매출 확대에 기여할 것을 기대하고 있다.

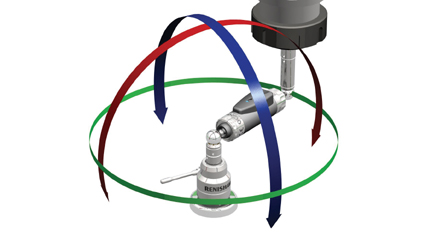

Renishaw QC20-W 볼바의 Volumetric 분석기법

Renishaw QC20-W 무선 볼바 특징

- 블루투스 무선 기술을 채용하여 문을 닫은 상태에서도 작동 지원이 가능하여 유선 조작에서 오는 문제점을 해소하였다.

- 측정 시간의 단축: 데이터 수집 속도가 최대 4배 정도 업그레이드되어 공작기계 X-Y, Y-Z, Z-X 축 진원도 측정 시 보다 빠른 속도로 측정이 가능하다.

- 분석 성능을 개선하기 위해 데이터 판독을 더욱 빠르게 하였다.

- 한 번의 셋업으로도 테스트 중 2가지에 ‘Partial arc(부분 원호)’ 테스트를 사용하여 세 개의 테스트 평면을 테스트 할 수 있는 새로운 하드웨어를 가지고 있다.

- ‘Volumetric(체적오차) 분석’을 포함하여 확장된 테스트 및 분석을 지원하는 새로운 기능을 추가함으로써 소프트웨어가 개선되었다.

- 재설계된 볼 마운트(새 중앙 피벗과 공구 컵 연장기 포함)를 채용하면 QC20-W가 중앙 피벗 축을 통과하는 평면에서 220。 ‘부분 원호’ 테스트를 추가로 수행할 수 있다. 즉 중앙 피벗의 위치를 조정하지 않고도 세 직교 평면에서 볼바 테스트를 수행할 수 있으므로 테스트 시간이 단축된다.

- 서보 튜닝 가능: QC20-W와 Small Circle Kit를 사용하여 20,000RPM으로 측정이 가능하다.

- 고속 회전 시 발생하는 노이즈, 서보 응답 속도 등 데이터 수집이 가능하다.


Renishaw QC20-W 볼바
