이구스, 3000도 회전 가능한 에너지체인 개발

다양한 기계설비들은 점점 더욱 컴팩트한 설치면적 및 공간절약을 요구하고 있어 회전 운동에 에너지를 전달하기 위해서는 새로운 해결방안이 필요했다. 최근 이구스는 좁은 공간에서 케이블의 회전 운동을 가능하게 하는 신제품인 TwistBand를 선보임으로 그 해결방안을 제시했다. 이구스의 TwistBand TB30는 전기, 에너지, 데이터와 유체를 회전축에 밀착하여 고속회전 가능하도록 개발되었다.

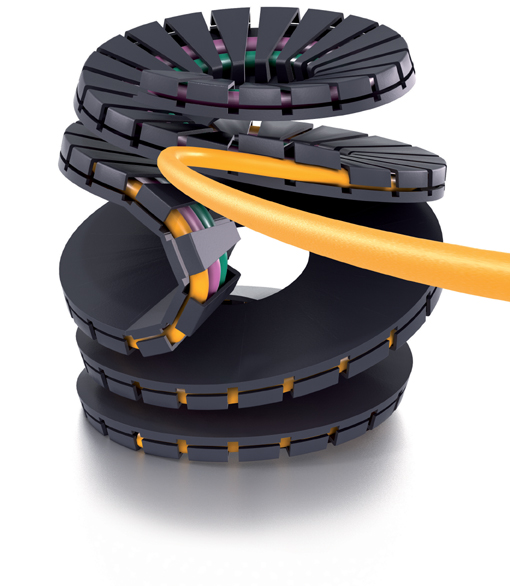

이구스는 최소한의 공간에서 케이블 및 튜브를 3000도(8회전)까지 회전시킬 수 있는 혁신적인 에너지체인을 선보였다. 독일 하노버 박람회에도 출품된 이구스의 TwistBand TB30는 전기, 에너지, 데이터와 유체를 회전축에 밀착하여 고속회전 가능하도록 개발되었다.

일반적으로 회전운동을 하는 회전체에 전력, 신호 또는 유체를 전달하기 위해서는 RBR(Reverse Bending Radii) 체인을 사용한다. 이 경우에 최대 540도 회전이 가능하나 설치에 요구되는 면적이 커지는 문제가 있다.

다른 방법으로는 Twister 체인으로 이 역시 1.5회전까지 가능하나 설치 공간, 특히 높이방향의 공간을 요구한다.

다양한 기계설비들은 점점 더욱 컴팩트한 설치면적 및 공간 절약을 요구하며, 회전 운동에 에너지를 전달하기 위해서는 새로운 해결방안이 필요해졌다.

이구스에서 개발한 TwisterBand TB30은 연결부가 회전축에 가까이 설치되므로 공간절약과 함께 원심력의 감소로 초당 720도의 고속회전도 가능하게 되었다. 동시에 소형, 경량화된 체인의 사용으로 수직 및 수평설치도 가능하다.

플라스틱 에너지체인은 매우 경량이며 표준화되어 그 적용이 용이하다. TwisterBand 또한 단위별로 모듈화된 사출성형 에너지체인으로 필요한 회전각도에 따라 모듈 개수를 늘이거나 줄여 최적의 조건으로 언제든 조절 가능하다. 동시에 이구스의 특허인 ‘EZ design’이 적용되어 체인의 커버를 벗길 필요없이 케이블을 간단히 눌러 넣거나 잡아 뺄 수 있도록 하였다.

TwisterBand의 또 다른 잇점은 전기동력, 데이터 신호, 공압 혹은 기타 유체를 하나의 체인을 통해 회전체에 전달할 수 있다는 점이다. 즉 서보 모터 케이블과 광케이블, 공압 또는 냉각액 호스를 동시에 수용할 수 있다.

회전체를 위한 에너지체인은 로봇, 레이다, 광학 검사에서 놀이기구까지 다양하게 사용된다. 특히 설치공간이 대폭적으로 줄어든 TwisterBand는 풍력발전용 터빈 선회 지지축에 성공적으로 적용되었다.
