현재와 미래를 위해 진화한 애질런트의 신호 분석기 X-시리즈

애질런트의 신호 분석기인 X-시리즈는 기존 장비와 테스트 및 측정 분야에서 수십 년간 애질런트가 축적한 전문 기술을 기반으로 개발됐다. 미래를 위해 준비된 신호 분석에 대한 진화적인 접근을 한 대표적인 장비라고 애질런트는 강조했다.


애질런트의 X-시리즈는 계측기, 측정과 소프트웨어를 통합적으로 제공한다. 확장 가능한 하드웨어 구조와 개방형 Windows XP Professional 소프트웨어 플랫폼은 변화하는 고객의 요구사항과 함께 진화했다.


글·이진수 기자(LJS@motioncontrol.co.kr)

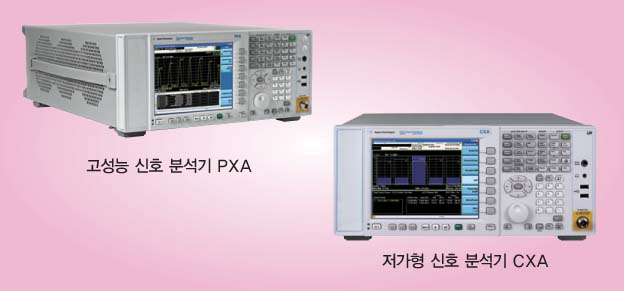

최근 애질런트 테크놀로지스는 신호 분석의 새로운 장을 여는 X-시리즈 중에 두 가지 제품을 발표했다. X-시리즈 신호 분석기 중에서 가장 고성능의 모델인 N9030A PXA 신호 분석기와 저가형의 모델인 N9000A CXA 신호 분석기를 선보인 것. PXA는 기존 PSA를, CXA는 기존 ESA를 각각 대체한다.

26.5GHz까지의 주파수 범위를 제공하는 PXA 신호 분석기는 여러 측정 기능들을 제공하고 하드웨어를 유연하게 확장할 수 있도록 설계된 것이 특징이다. 기존의 애질런트 또는 HP의 고성능 신호 분석기를 쉽게 교체를 할 수 있게 광범위한 코드-호환 기능도 제공한다.

주요 특징으로는 140MHz의 분석 대역폭에서 75dB까지 Spurious-Free 다이나믹 레인지, 10kHz 오프셋(1GHz)에서의 -128dBc/Hz의 위상 노이즈, 0.19dB 절대 진폭 정확성, 그리고 2GHz(프리앰프와 노이즈 플로우 연장 기술 포함)에서의 -172dBm 평균 노이즈 레벨(DANL)의 감도 등이 있다.

애질런트의 Phil Lorch 매니저는 “PXA는 기존의 PSA 대비 테스트 타임을 30~70% 빠르게 향상시킨 제품으로 성능은 개선하고 가격은 PSA와 낮거나 비슷해 경제적인 제품으로 R&D, 방위산업, 위성 등의 분야를 타깃 시장으로 한다.”고 말하며, “특히 PXA는 기존 PSA 데이터의 사용이 가능한 코드 호환성, 7개의 슬롯 공간의 확보로 새로운 어플리케이션에 대한 확장성, PC 자체 모듈로 플랫폼 교체만으로 가능한 업그레이드 등 탁월한 유연성이 특징”이라고 강조했다.

또한 그는 “현재 PXA는 26.5GHz까지의 주파수 범위를 제공하는데, 1년 후에는 26.5GHz 이상의 주파수 범위를 제공하는 PXA 시리즈를 출시할 예정”이라고 덧붙였다.

7.5GHz까지 주파수 범위를 제공하는 저가형의 모델인 N9000A CXA 신호 분석기는 시스템을 쉽게 구성 또는 변경할 수 있도록 여러가지의 내장된 기능과 옵션으로 구성된 측정 기능 등 탁월한 유연성을 제공한다. CXA는 범용 전자기기 제조업, 저가형 장비가 필요한 R&D 센터, 그리고 RF 교육분야 등이 타깃 분야다.

한편 모든 X-시리즈 신호 분석기에서 옵션으로 이용할 수 있는 MATLAB 데이터 분석 소프트웨어는 어플리케이션에 적합한 측정을 만들어서 Modulation Schemes을 테스트하고 실제 신호 분석기 데이터를 사용하여 맞춤형 어플리케이션을 개발할 수 있다. 이번에 출시한 애질런트 PXA와 CXA는 발표단계에서 MATLAB 소프트웨어를 채용한 첫 번째 신호 분석기다.
