임베디드 설계자를 위한 텍트로닉스의 혼합 신호 오실로스코프 시리즈

오늘날의 전자기기 내부에는 임베디드 시스템으로 구성되어 있으며, 임베디드 시스템 설계자들은 디지털, 아날로그 및 직렬 데이터 신호를 모니터링 하기 위한 다양한 기능을 갖춘 테스트 솔루션을 요구한다. 최근 텍트로닉스는 임베디드 시스템 설계의 디버깅 작업을 간소화 시켜주는 혼합 신호 오실로스코프 시리즈 ‘MSO3000’을 선보였다.

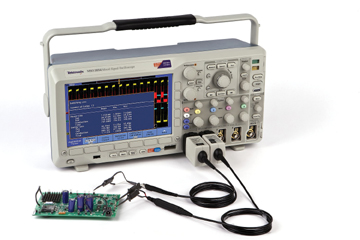

텍트로닉스가 새로운 MSO3000 혼합 신호 오실로스코프 시리즈를 발표했다. MSO/DPO 제품군에 MSO3000 시리즈를 추가함으로써 텍트로닉스는 100MHz~1GHz 밴드위스 영역에서 복잡한 임베디드 시스템의 보다 빠르고 간단한 디버깅을 지원하는 풀 라인업을 구축했다.

새로운 MSO3000 시리즈는 임베디드 시스템 설계자를 위해 단일 측정 장비로 아날로그, 디지털 및 직렬 신호를 시각화하고 분석할 수 있는 기능이 특징이다. 또한 시스템 디버그를 위한 최대 4개의 아날로그 채널과 16개의 디지털 채널, 100~500MHz 대역폭, 5M 레코드 길이, 2.5GS/s의 아날로그 샘플링 속도를 갖춘 성능을 제공한다.

MSO3000 시리즈가 제공하는 16개의 디지털 채널은 오실로스코프의 사용자 인터페이스와 밀접하게 통합되어 조작을 간소화하고 혼합 신호 문제를 손쉽게 해결할 수 있도록 한다. 색상으로 구분된 파형 디스플레이는 1은 녹색, 0은 파란색으로 표시해 디지털 파형을 보다 쉽게 볼 수 있게 해준다.

MSO3000 시리즈의 MagniVu 기능은 최고 8.25GS/s에서 10,000개의 포인트를 획득(121.2ps 분해능)을 가능하게 한다. 또한 새로운 설계의 모든 디버깅 단계를 가속화하기 위한 초당 50,000 파형에 이르는 캡처 속도와 명암 그레이딩 디지털 포스퍼 디스플레이 기술 등 포괄적인 기능을 제공한다.

Wave Inspector 컨트롤 기능은 모든 아날로그, 디지털, 직렬 및 병렬 데이터 신호에서 자동으로 특정 관심 이벤트를 검색할 수 있게 해준다. Wave Inspector는 이벤트의 모든 발생 지점을 자동으로 표시하므로 이벤트를 손쉽게 탐색할 수 있다.

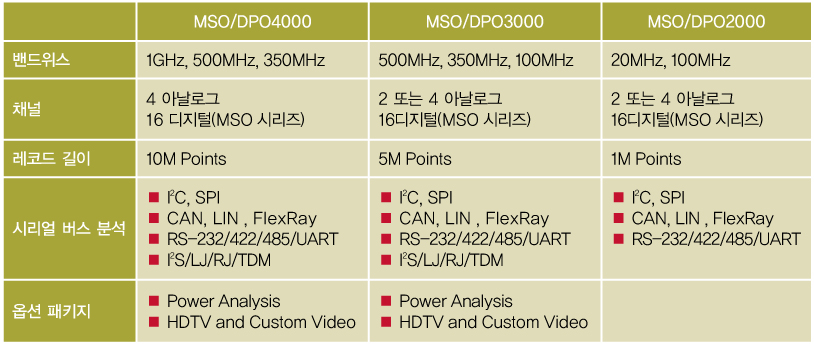

MSO/DPO4000 및 MSO/DPO2000 시리즈를 포함한 다른 텍트로닉스 MSO/DPO 벤치 오실로스코프와 마찬가지로 MSO/ DPO3000 시리즈는 임베디드 시스템 설계자가 설계의 성능을 높이고 제품의 출시 기간을 단축시켜 준다.

MSO/DPO 오실로스코프는 자동 트리거로 직렬 버스를 디버깅하기 위한 강력한 툴 집합을 제공하며 I2C, SPI, RS-232/422/485/UART, CAN, LIN 및 I2S/LJ/RJ/ TDM 표준을 디코딩하고 검색한다.
