슈나이더의 소형 인버터 Altivar 12

30% 에너지 절감효과 제공

슈나이더 일렉트릭 코리아는 0.18~4kW 범위의 3상 지원과 세련된 디자인의 향상된 성능으로 30%까지 에너지 절감효과를 제공하는 새로운 소형 인버터 Altivar 12를 선보였다. 기존의 Altivar 11을 대체하는 Altivar 12 인버터는 작지만 강한 성능, 단순화에 집중한 디자인, 설치자와 작업자를 고려한 편의성, 프로그래머의 시간을 절약, 친환경 등을 특징으로 한다.

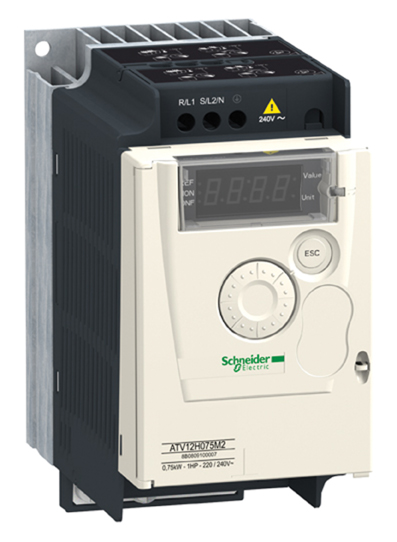

소형 인버터 Altivar 12

슈나이더 일렉트릭 코리아는 기존의 Altivar 11을 대체하는 새로운 소형 인버터 제품인 Altivar 12를 출시한다고 밝혔다. 새로운 소형 인버터(Variable Speed Drive)인 Altivar 12는 산업용 기계 및 상업용 기기에 적합한 범용 제품이다.

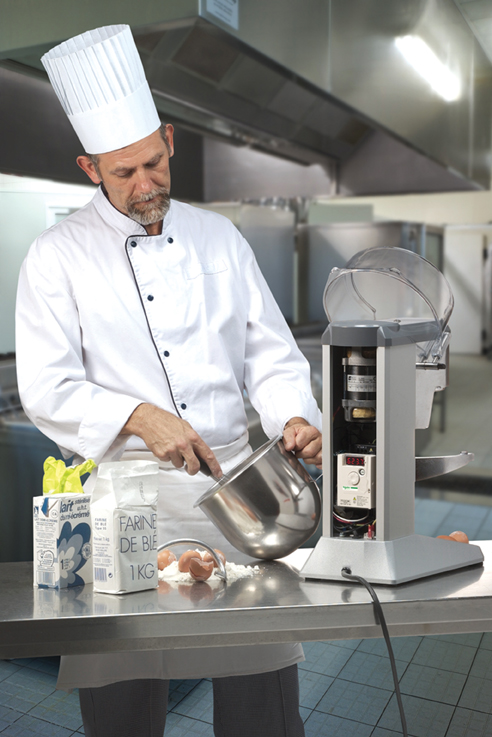

컴팩트한 크기에 고성능 인버터인 Altivar 12는 기존의 Altivar 시리즈와는 다른 디자인을 채택, 좀 더 세련된 미를 가미했으며, 컴팩트한 사이즈인 만큼 다양한 분야(푸드 산업, 소형 물류 어플리케이션, 의료 및 건강 기기, 단상 소켓 기기, 간단한 기계적 어플리케이션)에 사용할 수 있도록 제작되었다.

작지만 강한 성능

Altivar 12는 컴팩트한 소형 사이즈(가장 작은 모델의 크기는 넓이 72mm, 깊이 102mm 및 높이 143mm 정도)이지만, 150개 어플리케이션 및 주요 기능들을 소화해 내고 있는 만능 인버터이다.
이 제품은 품질과 내구성을 설계 디자인에 있어서 가장 최우선으로 고려하였으며, 열악한 환경에서도 견뎌낼 수 있도록 코팅 보드를 표준으로 채택하였고, 파워서플라이 간섭에 대한 드라이브의 저항 값도 향상되었다. 또한 유지보수 비용의 절감 및 최소화를 위해, 10년간 사용될 수 있도록 강한 내구성을 지닌 인버터로 설계되었다.

Altivar 12는 보다 개선된 전압 주파수 제어방식(U/f), 센서리스 벡터제어(센서리스 벡터제어방식, 또는 SVC) 및 펌프/팬(Quadra- tic Profile 또는 Kn2) 등의 제어가 가능하며, 기계의 부하 및 갑작스런 전력 변화에서도 우수한 속도 제어 성능을 보여 준다.

모터 피크전류의 빠른 감지는 모터 스위칭 및 캐치 온 플라이와 같은 어떠한 어플리케이션에도 적용될 수 있어 모터를 손상시키지 않도록 하는 장점을 지니고 있다.

경제성: 단순화에 집중한 디자인

Altivar 12는 공장에서 처음 출하되었을 때 설정되는 공장 설정치로 처음 전원이 공급되었을 때부터 고품질 드라이브 성능이 제공되도록 설정되어 있는데, 이는 가속 및 제동에 동일하게 다이내믹한 성능을 보인다.

소음에 대한 세심한 배려도 돋보이는 이 제품은 220V 0.75kW 모델에는 팬이 장착하지 않았고 더 큰 용량의 모델에도 팬이 필요 시에만 작동되도록 설계되어 있다. 팬은 별도 장착하도록 되어 있으며, 카세트 포맷으로 간편하게 교체할 수 있도록 하여 사용자 편의성과 소음에 대한 세심한 배려를 하였다.

특히 컴팩트한 사이즈의 ATV12는 기계 제작업체에게 평상시 보다 더 슬림한 기계를 만들 수 있게 한다. 베이스플레이트 버전(방열판이 없는 모델)은 설치된 기계 프레임을 통해 열을 소산시킬 수 있도록 제작되어 열에 대한 걱정없이 슬림한 사이즈의 기계에도 쉽게 설치할 수 있도록 한다.

Altivar 12는 PID 기능(피드백 기능의 일종으로, 기계 운영 시 사용자가 내리는 명령을 재보정하는 기능) 및 멀티 스피드 등의 고급 기능들로 귀하의 기계 생산성을 향상시키는 강점을 가지고 있다.

설치자 및 케이블 작업을 위한 편의성 제공

슈나이더 일렉트릭의 ATV 12는 인버터의 설치 및 배선 작업의 간편성을 고려한 설계로, 배선 작업자는 한가지 규격의 스크류 드라이버만 있으면 제어 및 전력 공급 부분의 설치를 끝낼 수 있음은 물론 터미널 커버의 제거없이도 전력 공급 부분의 전선 작업이 가능하도록 만들어 졌다.
레퍼런스와 시리얼 넘버 파악은 전면에서 항상 가능하도록 되어 있으며, 제품이 나란히 설치될 경우에도 언제든지 파악이 가능하도록 되어 있다.

프로그래머의 시간을 절약

슈나이더 일렉트릭 ATV 12의 가장 핵심적인 특징은 네비게이팅 버튼으로, 전면부에 설치된 작은 휠은 손가락 하나만으로도 사용자로 하여금 직접 환경설정을 빠르게 할 수 있도록 해준다. 이는 기계 생산자 및 유통업자 모두에게 시간을 절약할 수 있도록 설계 하였음을 의미한다.

또 다른 중요한 새로운 기능은 멀디 로더 콘솔로 제품은 전력이 공급되지 않은 기존의 제품 패키징 상태 즉, 보증 실을 훼손하거나 열지 않은 상태에서 환경을 설정할 수 있게 되어 있다. 많은 제품들이 5분도 걸리지 않은 상태에서 환경 설정을 끝낼 수 있다는 것이다.

대형 기기와 동일한 수준의 통신이 가능한 소형 인버터

Altivar 12는 제어 시스템 구조에 간편하게 통합될 수 있도록 설계 되어 있어, 다른 모든 기기 구성품들과 통합 유니버설 모드버스 시리얼 링크를 통해 쉽게 통신할 수 있게 하며, 블루투스 링크 기능은 설정치를 다른 기기로의 이동을 아주 간단하게 만든다.


환경 친화적인 제품

슈나이더 일렉트릭의 모든 새로운 세대의 제품들처럼, Altivar 12는 환경 친화적으로 디자인 되었으며, ROHS 및 WEEE가 지시하는 요구기준에 부합한다. EOL(End-Of-Life) 라벨이 영구적으로 새겨 넣어졌으며, 제품 뒷면에도 라벨이 부착되어 눈에 쉽게 들어온다.

또한 슈나이더 일렉트릭은 재생 패키징을 사용하고 있으며, 카드보드 박스의 쓰레기 처리 등에 대한 고민을 덜어 주기 위해 멀티팩(7 또는 14)으로 고객에게 배송하고 있다. Altivar 12는 사용한다는 것 만으로도 에너지 절감을 이룰 수 있도록 제작되었으며, 특히 펌프 및 팬 어플리케이션에서 에너지 비용의 30% 이상을 절감시킬 수 있다.
