유지보수가 필요없는 리니어 가이드

C-Lube 기술, 리니어 모션 구성요소를 윤활 상태로 유지

리니어 모션 시스템을 사용하는 대부분의 공장에서는 유지보수 작업자가 손에 그리스 건을 들고 리니어 가이드에 윤활유를 주입하는 것을 종종 볼 수 있다. 그렇게 하지 않으면, 윤활 부족으로 인해 가이드는 과도하게 마모되어 성능 문제와 조기 고장으로 이어질 수 있다.

그러나 이러한 노동 집약적 윤활 방식은 비용이 많이 든다. 윤활유 자체의 비용과 그리스 건을 든 사람의 급여를 고려할 때 수동 윤활 비용은 그리스 주입당 0 이상일 수 있다. 그리고 그리스 주입 시에 대부분 가동을 중지하고, 접근 및 서비스하기 어렵다는 점을 고려한다면 이 수치는 수동 윤활을 위한 총 비용의 일부일 뿐이다.

반드시 그렇게 할 필요는 없다. 주기적인 윤활 작업에서 최소한 어느 정도의 자유로운 리니어 가이드가 있다. ‘영구 윤활 (lubed for life)’, ‘유지보수가 필요 없음 (maintenance free)’ 또는 "자체 윤활 (self-lubricating)” 이라는 표현을 알게 될 것이다.

이러한 유지보수가 줄어든 가이드는, 일반적으로 장기간에 걸쳐 윤활유를 저장하고 공급할 수 있도록 기구적인 설계가 되어있다. 정도는 다르지만, 윤활제를 추가로 도포할 필요성을 크게 줄이거나 없앨 수 있다. 복잡하고 비용이 많이 들 수 있는 자동 윤활 시스템과 달리, 유지 보수가 필요 없는 베어링은 윤활유를 저장하고 공급하기 위해 베어링 슬라이더에 간단하게 통합된 기구적 기능에 따른다.

유지보수가 필요 없는 다양한 가이드와 방법이 수년 동안 존재해 왔지만 모든 것의 결과가 동일하지는 않다. 일부 제품은 유지보수의 주기 간격을 가능한 한 길게 달성하는 데 중점을 두며, 또 다른 제품은 베어링의 기계적 패키지 크기를 가능한 한 적게 추가하는 콤팩트한 디자인에 중점을 둔다.

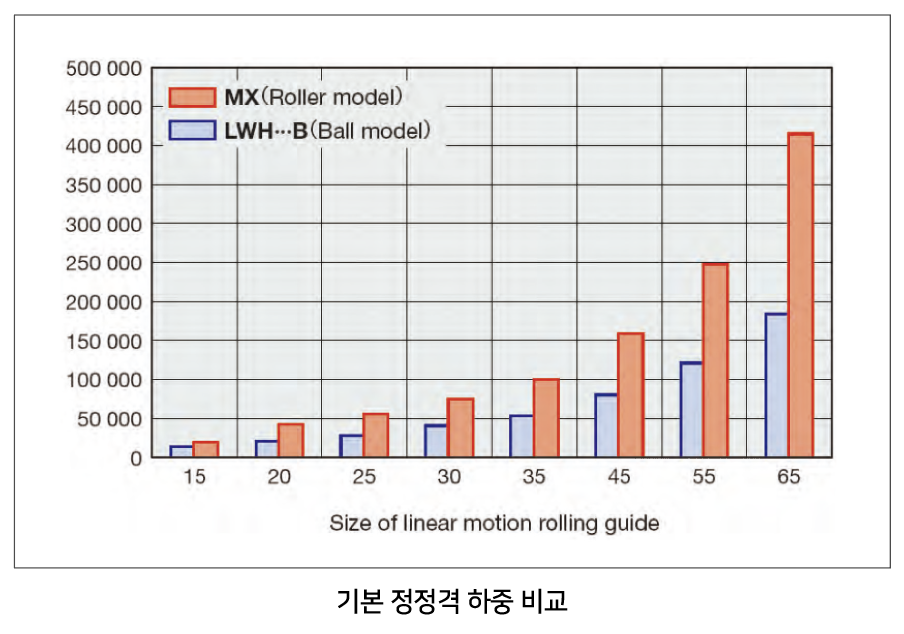

IKO의 C- Lube 리니어 부품은 긴 수명과 콤팩트한 크기가 균형을 이루는 독창적인 디자인을 가지고 있다. 장기간 유지·보수가 필요 없는 리니어 모션 제품은 롤러 가이드, 볼 가이드 및 볼 스플라인 기반 샤프트 가이드 시스템을 포함하여 다양한 형태로 제공된다. 폭이 5mm인 작은 트랙 레일에서 172,000lbs의 기본 정적 정격 하중을 제공하는 폭 65mm 가이드까지 크기가 다양하다.

이들 제품의 외형적 차이에도 불구하고, 모두 IKO 고유의 C-Lube 윤활 요소를 사용한다. 소결 수지 분말과 강철 지지체로 만들어진 이 C-Lube 요소는 다량의 오일을 침투시킬 수 있는 개방형 다공성 구조로 되어 있다(그림 1 참조).

리니어 가이드의 유형에 따라 C-Lube 요소는 플레이트 또는 슬리브 형태로 형성되고 베어링의 슬라이더에 통합된다. 그런 다음 리니어 가이드의 내부 롤링 요소와 직접적이고 지속적인 접촉을 통해 침투된 오일을 천천히 방출한다. 이러한 지속적인 윤활 덕분에 C-Lube 리니어 가이드는 20,000km 또는 5년 동안 유지 보수가 필요 없는 작동을 제공한다.

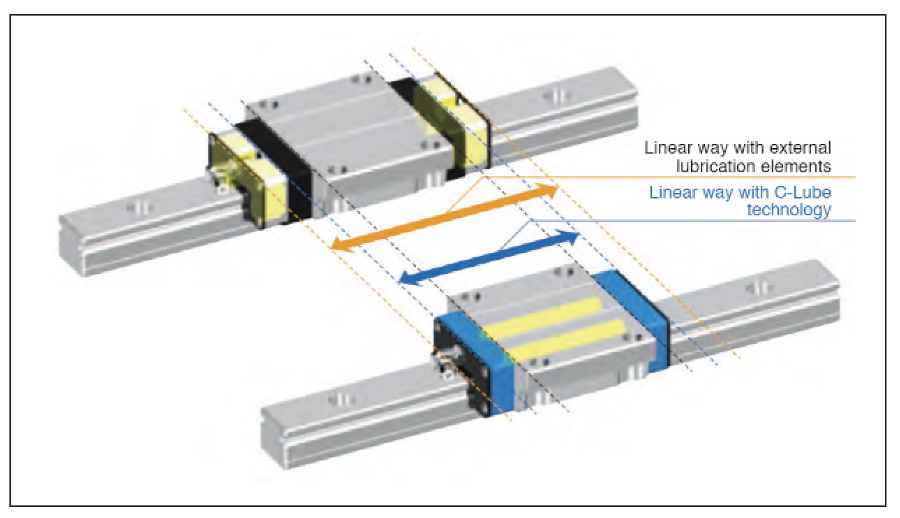

실제로 유지 보수가 필요 없는 기간은 종종 전체 애플리케이션 수명과 동일하다. 윤활 요소의 형상은 가이드 유형에 따라 다르지만 어떤 경우에도 C-Lube가 가이드의 전체 치수를 증가시키지 않는다. 즉 적어도 IKO 제품의 경우 자체 윤활 기능으로 인해 가이드의 패키지 크기가 증가하지는 않는다.

모든 C-Lube 가이드는 동일한 유지 보수가 필요 없는 간격을 제공하기 때문에 선택은 부하 유형 및 듀티 사이클과 같은 기능적 요구 사항에 따라 결정된다. 이를 염두에 두고 다양한 C-Lube 종류에 대한 설명은 다음과 같다

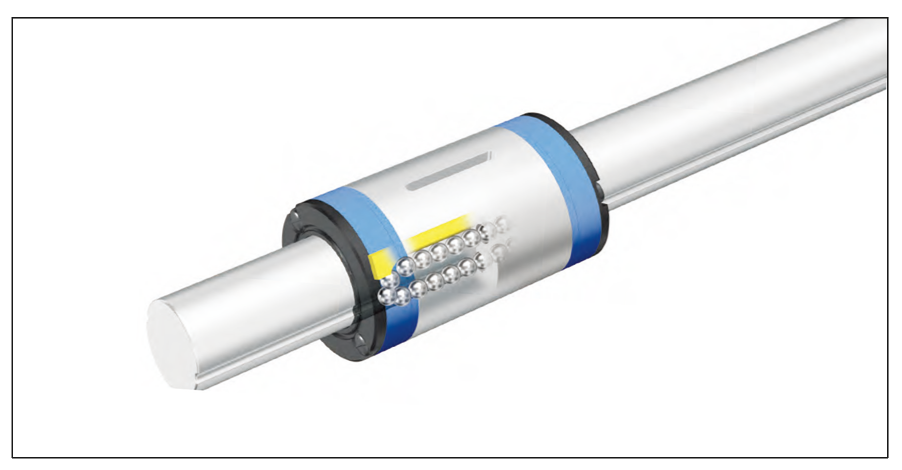

• 볼 스플라인 가이드

CLube 볼 스플라인 MAG 가이드는 내부에 오일이 투입된 평판 모양의 요소를 포함한다. 볼이 C-Lube 플레이트를 통과할 때 볼과 스플라인 샤프트를 윤활하는 오일을 흡수하여 다시 금속 대 금속 접촉을 방지한다.

• 롤러 가이드

최대 강성과 모멘트 하중에 대한 저항이 필요한 응용 분야를 위해 설계된 Linear Roller Way Super MX 가이드는 균형 잡힌 4개의 원통형 롤러 세트에서 작동하는 슬라이더를 갖추고 있다. 롤러 가이드에서 C-Lube 요소는 슬라이더의 끝판 바로 뒤에 수용되는 평판 모양의 요소로 만들어졌다.

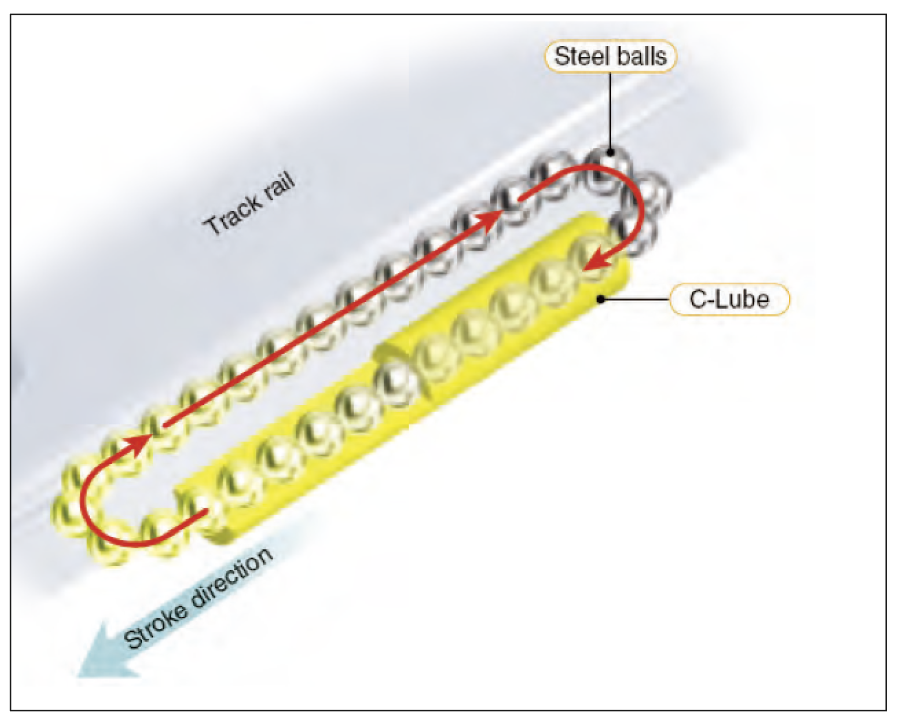

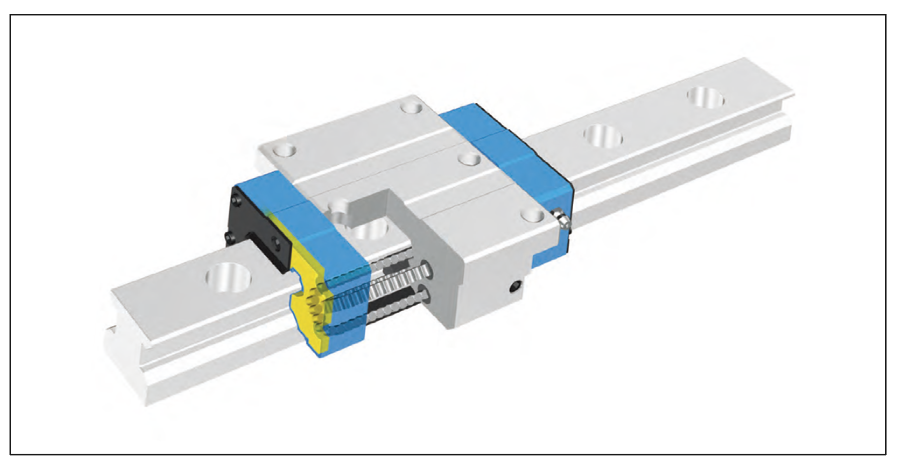

• 볼 가이드

재순환하는 스틸 볼에 잘 맞는 볼 가이드는 C-루브 기술과 결합할 때 새로운 방향을 제시한다. C-Lube 리니어 웨이는 강구가 C-Lube 재질의 슬리브를 통해 굴러간다. 볼이 슬리브를 통과할 때 윤할유 자체를 픽업하여 접촉하게 되면 레일로 전달된다. 볼과 레일은 C-Lube 기능에 의해 제공되는 윤활막으로 인해 금속 대 금속 접촉이 없는 상태를 항상 유지한다.

자료 제공: IKO(www.ikont.com)
