공작기계 정확도를 보장하는 Renishaw의 XK-10 정렬 레이저 시스템

공작기계의 정밀도, 안전성, 신뢰성을 확실하게 충족하기 위해서는 정렬 검사 공정의 효율성을 통한 엄격한 품질관리가 그 무엇보다 중요하다.

두루무역이 제안하는 Renishaw XK-10 정렬 레이저 시스템은 공작기계의 기하학적 오차와 회전 오차 측정에 특화된 완벽한 솔루션으로서 기계 축의 정확한 정렬과 조정이 가능하기 때문에 기계 제작, 유지보수, 충돌 후 등 기계 조립공정에 최적의 성능과 최고의 효율을 보장한다.

XK-10 시스템 개요

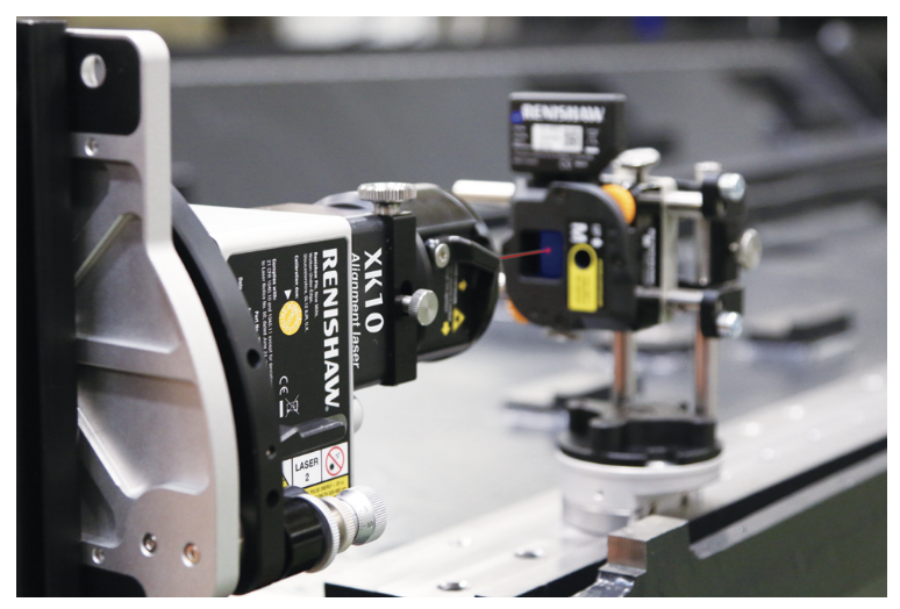

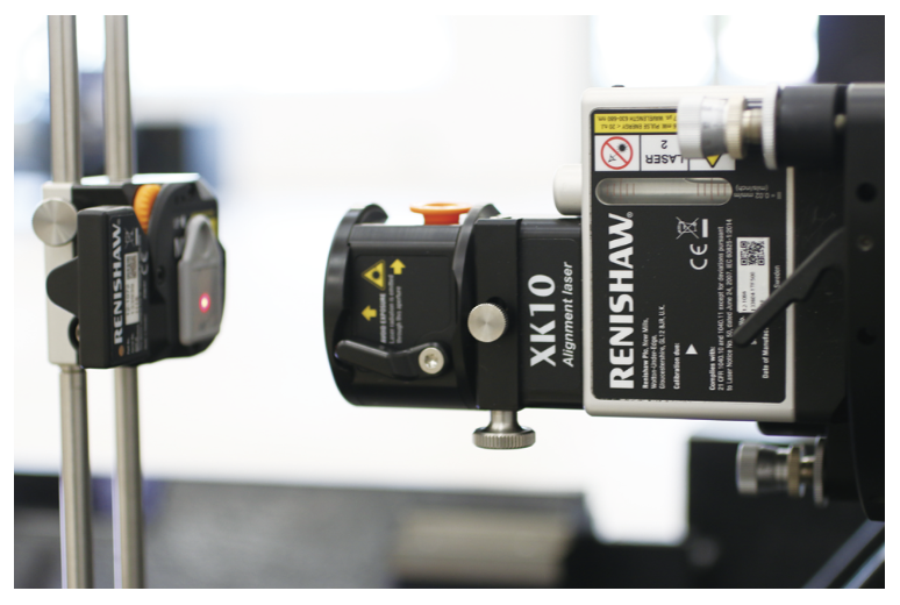

공작기계의 기하학적 오차와 회전 오차를 모두 측정하기 위해 개발된 초소형 올인원 디지털 솔루션인 XK-10은 레이저 발사기, 고정형 및 이동형 송신기, 다용도 고정 kit, 실시간 오차 판독용 휴대용 디스플레이 장치로 구성된다.

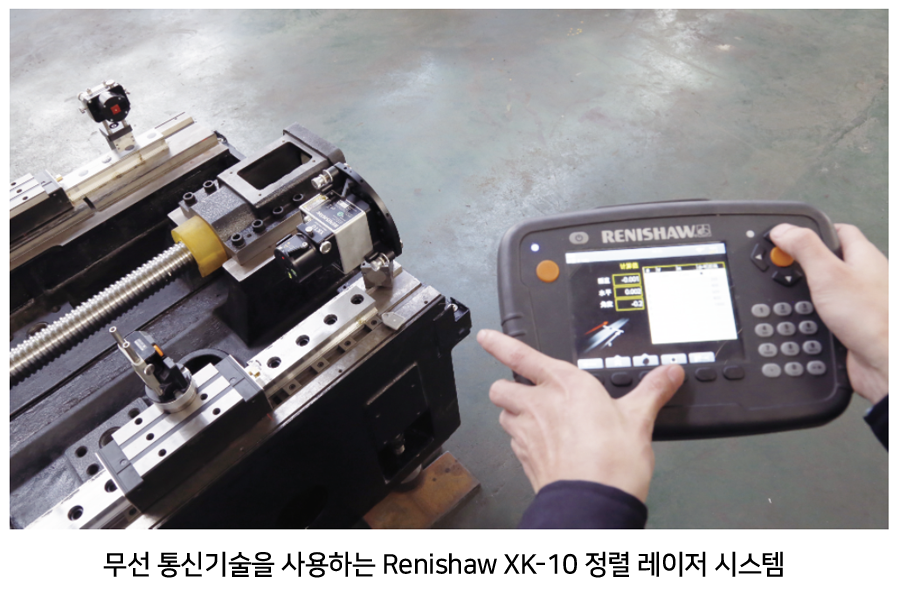

시스템 구성품은 모두 배터리 구동형이며, 최대 30시간 동안 충전 없이 작업이 가능하고 구성품 간에 무선으로 통신된다.

XK-10은 공작기계의 모든 유형의 오차를 측정할 수 있으며, 측정 가능 거리는 30m 범위이다. 기하학적 오차 측면에서는 기계의 진직도, 직각도, 평탄도 및 레벨을 측정할 수 있고 추가적으로 보조 kit를 사용하면 평행도 또한 측정할 수 있다. 회전 오차 측정에는 진직도, 동축도, 스핀들 방향 측정이 포함된다.

XK-10의 디스플레이 장치는 소형 태블릿 컴퓨터처럼 설계되었으며, 사용자가 측정 데이터를 수집, 분석 및 기록할 수 있다.

각 측정 공정 단계별로 이해하기 쉬운 그래픽과 실시간 판독값으로 자동분석 되어 현장에서 바로 결과를 확인할 수 있으며, 라이브 디스플레이에서 조정이 가능하다.

솔루션 적용

XK-10 시스템은 휴대하기 간편하고 셋업하기 쉬운 제품이다. 측정 프로세스를 완료하기 위해 디스플레이 장치에 안내되는 지침만 따르면 된다. XK-10 키트를 휴대하고 있는 작업자가 기계 테스트를 독립적으로 완료할 수 있으므로 많은 수의 석정반 구매 비용을 절약할 수 있다.

XK-10의 측정 범위는 최대 30m이기 때문에 하나의 계측기로 다양한 유형의 기계 측정을 쉽게 수행할 수 있다. 또한 유연성 높은 사전 제작형 지그 세트가 포함된 XK-10 고정 kit는 어떠한 종류의 설치 문제도 해결해준다.

이전의 전통적인 테스트 도구와 비교했을 때 XK-10시스템은 전반적인 테스트 효율성을 두 배 이상 높여 준다.

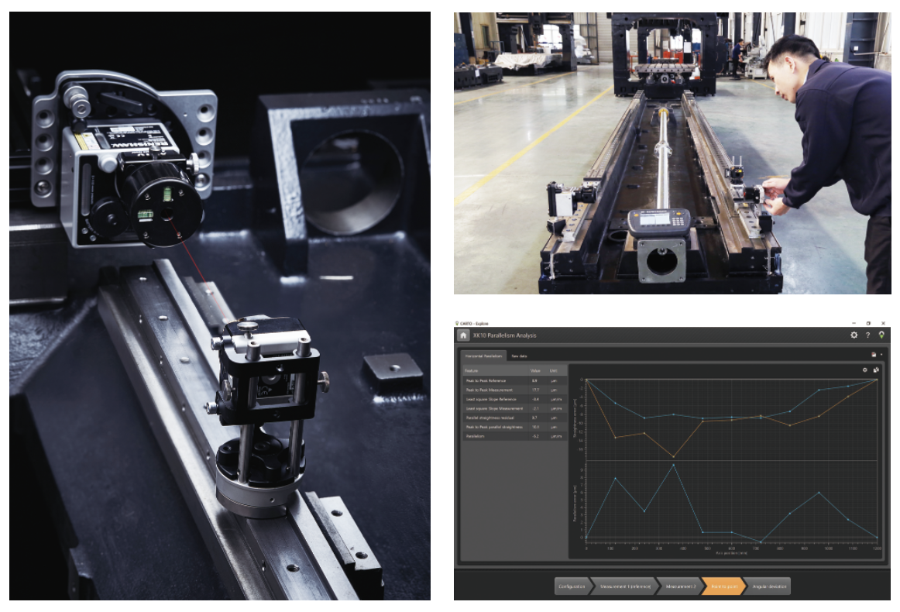

예를 들어, 예전에는 20m 갠트리 유형 머시닝 센터의 진직도, 평탄도, 직각도 및 평행도를 측정하려면 두 명의 작업자가 4시간 이상 작업해야 했으나 XK-10을 도입하면 한 명의 작업자가 2시간 내로 모든 작업을 완료할 수 있어 전보다 인력을 훨씬 더 유연하게 할당할 수 있다.

XK-10이 생성하는 보고서는 매우 직관적이며, 고객은 다양한 표 또는 차트를 통해 승인 검사 과정에서 공작기계의 상태를 매우 신속하게 파악할 수 있다.

공작물 가공 정밀도 관련 문제가 발견되면 기계를 확인하고 필요한 조정을 수행해 신속하게 문제에 대처할 수 있으므로 결과적으로 효율성을 대폭 개선할 수 있다.

자료 제공: 두루무역(www.truetrading.co.kr)
