모션컨트롤 캐비닛 최적의 운영 환경을 위한 배전시스템 선택 방법

Rittal

버스바는 전기 장비에 전력 분배를 용이하게 하며 상업 시설, 데이터 센터 및 산업 플랜트와 같은 애플리케이션에서 배선을 보완하거나 대체하는 구성요소다.

버스바는 구리, 황동 또는 알루미늄으로 만든 스트립이지만 대부분의 경우 사용자의 디자인 및 설치 면적의 효율성을 충족하기 위해 특정 모양과 치수로 구성된다. 부식 방지를 위해 니켈 또는 은으로 도금하거나 애플리케이션별 요구사항을 충족하도록 코팅하여 사용할 수 있다. 얇은 유전체(절연) 재료로 구리 층을 분리하고 단일 구조로 적층하는 버전은 배전 시스템에 대한 지원 역할을 할 수 있다. 산업용 애플리케이션에서 버스바는 비용 절감 및 공간 요구 사항을 최소화 를 위해 사용된다.

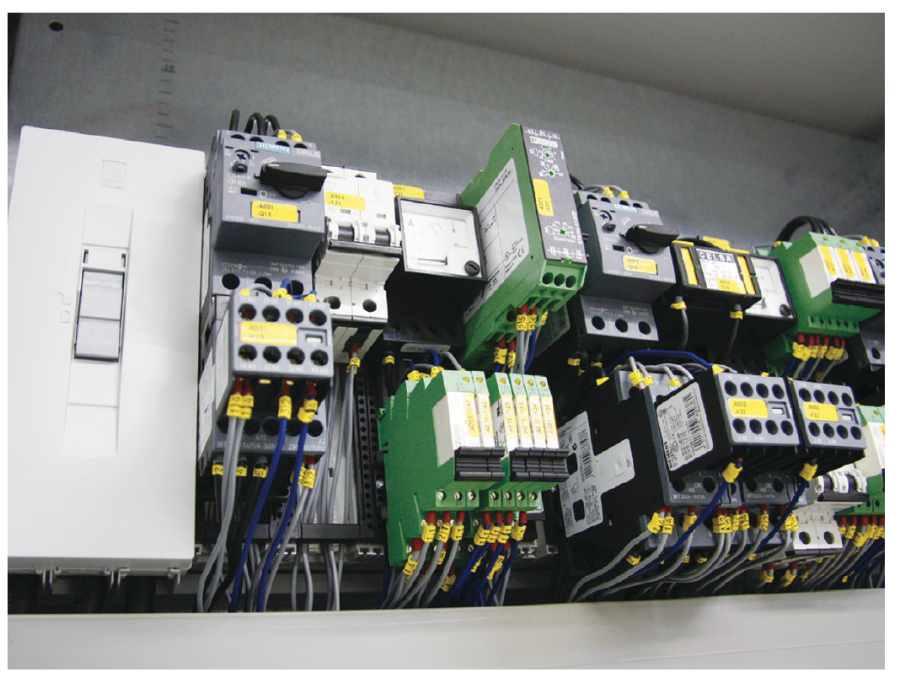

사례: 모터 제어 센터 또는 제어 캐비닛에 사용되는 버스바는 수많은 전기 부품의 배선을 대체할 수 있다. 부품 수와 설치 노력이 줄어들어 조립의 오류 가능성도 줄어든다. 버스바를 통해 전기 장비를 연결하면 전기 인클로저를 구성할 수 있으므로 공간을 절약하고 문제 해결 및 오류 수정에 소요되는 시간을 줄일 수 있다.

버스바는 설치 및 유지 보수의 효율성을 높이는 것 외에도 드라이브의 인버터 섹션에 사용되는 IGBT(반도체)의 빠른 스위칭 시간과 손실을 줄여 중요한 인덕턴스를 최소화하여 가변 주파수 드라이브의 성능을 향상시킬 수 있다.

낮은 인덕턴스는 또한 링잉을 유발하고 연결된 모터 및 케이블을 손상시킬 수 있는 유해한 전압 스파이크를 최소화할 수 있다. 모션 제어 애플리케이션에서 통합 버스가 여러 드라이브를 공급하는 경우 버스바가 자주 사용된다. 예를 들어, 여러 서보 드라이브가 함께 작동하는 경우 DC 버스의 고전류를 견딜 수 있는 버스바 시스템이 모든 드라이브에 대한 DC 링크 및 24V 전원 공급 장치 역할을 할 수 있다. 이는 상당한 양의 배선을 제거하고 신뢰성을 향상시키며 제어 캐비닛의 공간을 절약한다.

버스바를 선택하려면 전기적 특성과 물리적 특성을 모두 평가해야 한다. 그리고 도체를 통해 흐르는 전류는 상호 작용하는 자기장을 생성하기 때문에 버스바는 이러한 자기장으로 인한 전기 역학적인 힘을 견딜 수 있어야한다.

버스바의 주요 전기적 특성에는 정격 전류, 단락 전류, 정격 전압 및 작동 전압 등이 있다. 중요한 물리적 특성에는 버스바의 단면적, 위상 간 거리 및 동일한 위상의 절연체 간 거리가 포함되며, 결합 방법까지도 버스바를 통해 흐르는 전류에 대한 저항과 최대 작동 온도 및 온도 상승과 같은 매개 변수에 영향을 미칠 수 있다.

자료 제공: Rittal(www.Rittal.com)
