모터 스타터의 역할과 선택

Thermal Devices

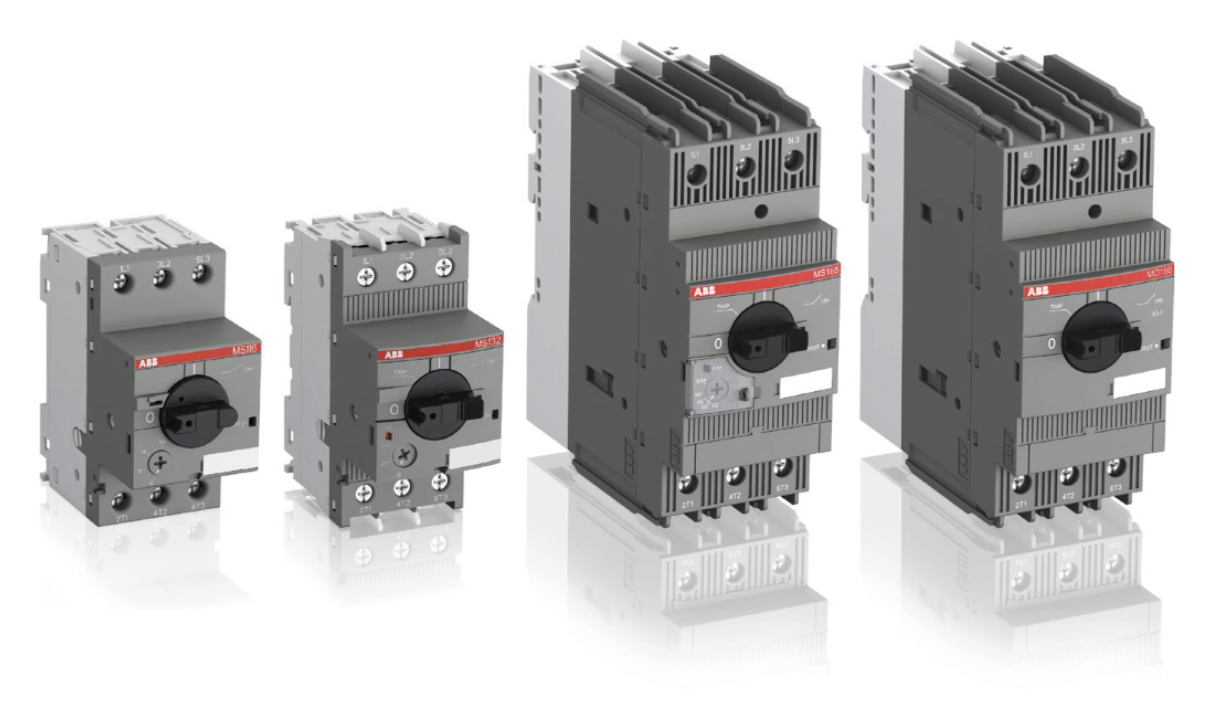

모터 스타터는 모터를 시작하거나 켜는 전자식 스위칭 장치로, 모터를 안전하게 시작하고 중지할 수 있다. 스타터의 필요성은 모터 유형에 따라 결정된다. 일반적으로 저전력 모터에는 스타터가 필요하지 않다. 다만 저전력에 대한 기준에는 논쟁의 여지가 있다.

예를 들어, 저 전압 (24V 이하)에서 작동하는 소형 DC 모터 또는 5마력 이하의 저 마력 모터는 스타터가 필요하지 않다고 한다.
이때 주요 결정 요소는 시작 시 소모되는 전류의 양이다. 옴의 법칙에서 전류가 적용된 전압을 저항으로 나눈 것과 같다. 따라서 모터에 공급되는 전압이 높고 저항이 낮으면 돌입 전류의 양이 100A가 되어 모터가 손상으로 고장을 일으킬 수 있다.

모터 스타터 부품

모터 스타터에는 접촉기 및 과부하 보호 장치가 있다. 접촉기는 시동을 위해 모터에 전류를 공급하며, 이를 위한 메커니즘은 코일의 작은 전류가 접점을 열거나 닫아 더 큰 전류가 회로를 통해 흐르도록 하는 릴레이의 동작과 유사하다.

이것은 작은 전류가 훨씬 더 큰 전류를 제어하는 릴레이 작동 원리다. 이를 통해 원격 시동이 가능하고 잠재적인 고장에서 작업자를 안전하게 보호할 수 있다.

과부하 보호기는 모터가 과열되어 모터를 손상시킬 많은 전류를 끌어당기지 않도록 보호하는 역할을 한다. 일반적으로 장기간의 과전류 상황으로부터 보호한다. 과부하 보호 장치에는 모터에 대한 전류량을 감지하는 전류 감지 회로가 있다.

특정 유형의 과부하 보호 장치에서 사용자는 최대 전류 수준을 설정할 수 있다. 일부는 설계자가 약간의 과부하 전류를 프로그래밍하여 트리핑을 방지할 수 있다. 열 보호 장치를 포함한 다른 유형에서는 원하는 최대 전류에 맞는 열 요소를 삽입해야 한다.

모터 스타터 선택

올바른 스타터를 선택하려면 애플리케이션에 대한 세부 사항을 알아야 한다. 예를 들어, 어떤 유형의 모터(DC, 1상, 3상)이며 역전 또는 비 역전 모터인지를 알아야 한다. 또한 모터의 공급 전압과 사용 가능한 제어 전압(스타터 제어 회로의 경우)을 포함하여 모터의 전압 및 전류 정격을 알아야 한다. 정격 전류에는 최대 부하 전류와 최대 전류가 모두 포함된다.


고려 사항은 NEMA 또는 IEC 등급 스타터를 선택할지의 여부다. NEMA 스타터는 일반적으로 IEC 모델보다 크며 작고 콤팩트하다. NEMA 스타터는 IEC 스타터보다 비싸지만 더 유연하고 다양한 애플리케이션의 요구 사항을 충족할 수가 있다.

자료 제공: Thermal Devices(www.thermaldevices.com)
