차세대 의료 장비 어플리케이션에 최적화한 리니어가이드의 4가지 뛰어난 성능

IKO

의료 모션 시스템은 보다 정교하며 소형화되고 있다. 의료용 진단 장비, DNA 시퀀서 등은 공간을 덜 차지하는 간소화한 설계를 필요로 해 소형화된 모션 컴포넌트, 특히 리니어 가이드에 대한 요구가 늘고 있다.

콤팩트

모든 종류의 의료 기기가 작아지고 있다. 예를 들어, 실험실 자동화 시스템은 공간과 예산이 적은 소규모 실험실의 요구를 충족시키기 위해 더욱 축소되었다.

IKO는 크기가 제한된 의료 응용 분야의 요구 사항을 충족시킬 수 있는 넓은 범위의 소형 리니어 모션 제품을 제공하고 있다. 그중에서도 트랙레일 너비가 1mm에 불과하고 단면 높이가 2mm인 세계에서 가장 작은 재순환 볼 리니어 가이드가 있다. 또한 샤프트 직경이 2mm이고 실린더 직경이 6mm인 작은 볼 스플라인 가이드를 제공한다.

부드러움

의료 애플리케이션 분야에서 중요한 요구사항 중 하나는 부드러운 작동이다. 많은 가이드가 한 지점에서 다른 지점으로 빠르게 이동할 수 있지만 모든 가이드가 매끄럽게 작동하는 것은 아니다. 의료용 로봇과 실험실 자동화 시스템은 특히 움직임에 민감할 수 있다. 많은 의료 애플리케이션 분야에서 부드러움은 최대 속도 이상으로 중요하다.

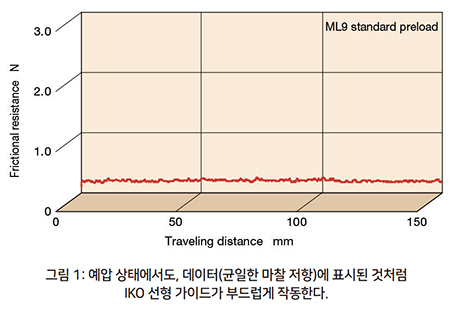

부드러움은 소음이 적다는 것을 의미한다. 환자에게 사용되는 모든 의료기기 또는 진단 시스템에서는 조용한 모션 컴포넌트를 선호한다. 의료 기기를 위한 부드러운 가이드를 선택할 때는 이동 거리가 낮고 균일한 슬라이드 제품을 선택해야 한다(그림 1 참조).

제로 유지보수

유지 관리 비용, 특히 윤활에 대한 요구는 기계의 비용을 높인다. 의료 및 실험실 자동화 기기도 예외는 아니다.

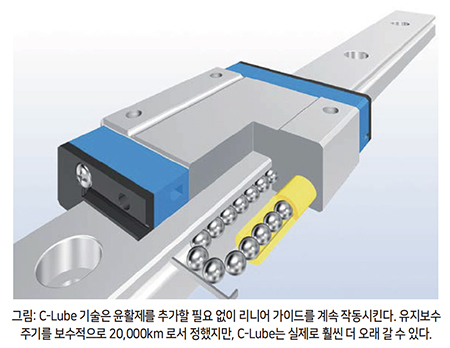

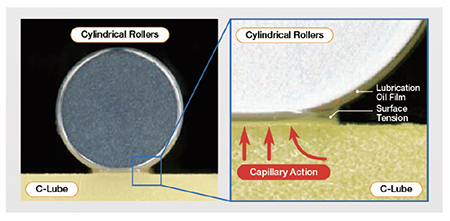

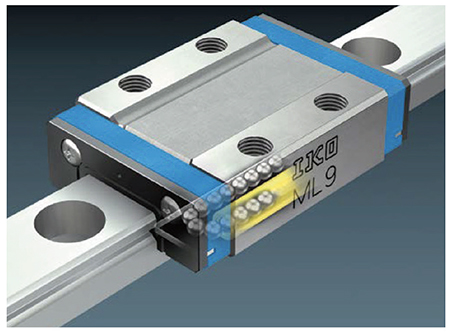

IKO 솔루션은 ‘C-Lube’라는 독점 기술이있다. 윤활유를 보충할 필요없이 리니어 가이드는 20,000km 이상 주행할 수 있다. ‘C-Lube’는 다공질 폴리머 “저장소”로 구성되며, 제조 과정에서 윤활유를 투여한다. 폴리머 저장소는 가이드의 슬라이더 내에 위치하여 재순환 볼 또는 롤러와 접촉한다. 다공성 중합체의 표면장력은 윤활제를 ‘C-Lube’저장소의 표면으로 지속적으로 가져오며, 볼 또는 롤러가 지나갈 때 윤활제가 볼 또는 롤러로 전달되도록 한다. 이 방법은, 윤활판을 통해 가이드 레일에 직접 윤활유를 도포하는 방식의 방법(제로 유지보수) 보다 훨씬 비용이 적고 이 경우 훨씬 더 깨끗하다.

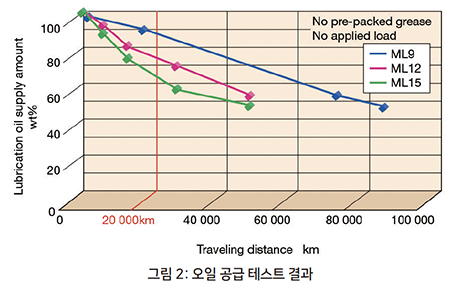

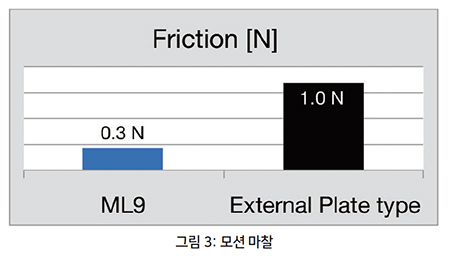

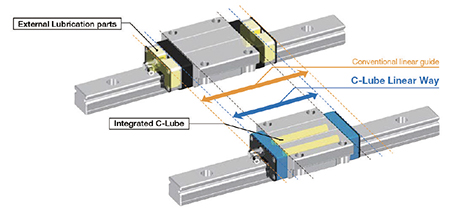

레일과 접촉을 유지하는 이 윤활판에는 또 다른 단점이 있다. 플레이트는 슬라이더의 항력을 증가시켜 가이드의 전체 저항을 높인다. 외부 윤활 플레이트가 없는 C-Lube는 이런 문제가 없다(그림 2 및 3 참조).

C-Lube가 있는 제품에는 그리스 피팅이 포함되어 있다. 실제로, 의료 애플리케이션 분야에서 C-Lube 기술을 사용하는 많은 리니어 가이드 및 포지셔닝 테이블은 유지보수 간격이 기계 자체의 수명주기를 초과하기 때문에, 윤활유 주입을 필요하지 않다.

IKO의 C-Lube는 수명기간 동안 외부로부터 추가적인 윤활공급이 필요 없는 비용 이점 외에도, 그리스 오염 가능성을 줄여준다. 따라서 클린 룸, 실험실, 수술실 및 기타 오염에 민감한 환경에 적합하다.

신뢰성 및 긴 수명

리니어 가이드가 예상 수명주기에 미치지 못하는 원인은 여러 가지가 있다. 줄어들지 않는 오염과 과도한 온도가 그 원인이 될 수 있으며 이 문제들은 슬라이더와 레일의 오정렬 또는 설치 오류를 발생시킬 수 있다.

자료 제공: IKO(www.IKOnt.eu)
