높은 하중과 강한 충격에도 견고함을 유지하는 전자 유압식 리니어 액추에이터
Thomson

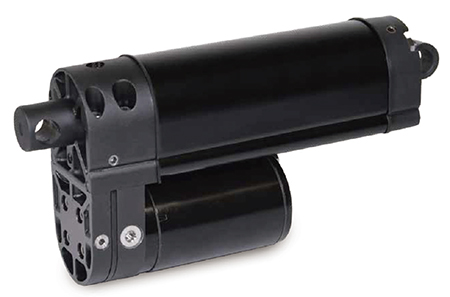

리니어 모션 솔루션 제조업체 Thomson Industries이 최근 전자유압식 액츄에이터를 출시했다. 전자유압식 액추에이터는 유압 실린더의 강도를 유지하면서 복잡한 외부 어셈블리 또는 기타 유체취급 요구사항이 없다는 점이 특징이다. Thomson Warner Linear H-Track 액추에이터는 소형 마운팅 설계로 최대 4800lb(2177kg)의 하중을 이동시킨다. 액추에이터는 제설기 블레이드 제어, 각종 농업용 응용 장비 및 UTV 덤프 박스와 같이 높은 하중 처리와 강한 충격에도 견고함을 요구하며 공간 제약이 있는 애플리케이션 분야에 이상적이다.
Thomson의 리니어 액추에이터 제품 라인 전문가 Matt Palmer는 “전기 구동 액추에이터의 강점은 유지하면서 소형 공간에서 높은 힘을 요구하는 애플리케이션을 위한 솔루션이다. 특정의 저장 설계 및 펌프 구성을 통해 유압 시스템을 최소화하고 볼스크류형 전자기계 시스템보다 훨씬 작은 패키지에 내장했다. 그 결과, 무거운 하중에 적합한 소형 전자 유압식 액츄에이터로서 유압 동력으로 구성품을 완충시키는 충격과 대량의 하중을 견딜 수 있다.”고 말했다.
 |
높은 힘 밀도와 충격 저항
유압 실린더 기반 시스템에는 복잡한 호스, 펌프, 밸브 및 저장소가 필요하다. 이 인프라는 설치, 운영 및 유지 관리 비용이 많이들 수 있으며 유체 자체를 신중하게 처리해야한다.
Thomson Warner Linear H-Track 액추에이터는 DC 모터로 구동되는 소형 유압 펌프로 이 문제를 해결한다. 펌프, 실린더 및 리저버는 스크류 타입 액추에이터 크기의 작은 하우징에 맞는 단일 장치이다. 이 하이브리드 액추에이터는 4800 lbf(21 kN)의 힘을 가지며 약 100mm/s(4 in./s)의 이동 속도를 달성할 수 있다. 사용자는 모터와 펌프 중에서 선택하여 일반적으로 볼스크류 기반 설계에서 얻을 수 있는 것보다 더 높은 부하용량 또는 더 높은 속도를 최적화할 수 있다.
유압 동력을 사용하여 직선 운동을 생성하면 쿠션 효과가 있으며, 특히 액추에이터가 확장되는 동안 충격 하중이 발생할 때 볼 스크류 또는 연장 튜브를 구부릴 수 있는 충격 하중을 시스템이 흡수 할 수 있다.
높은 구성 유연성
여러 펌프 및 실린더 크기를 구성하는 기능을 통해 Thomson은 다양한 수준의 속도 및 부하 용량으로 H-Track 반복을 재현할 수 있다. 특유의 펌핑 및 저저장 구조는 컴포넌트를 최소화하고 부피 및 압력 차이를 최적화한다. 배압 릴리프(back pressure relief)가 있는 특허 스플릿 탱크 셔틀 밸브는 효율성을 높여준다.
H-Track 기능은 다음과 같다.
- 다양한 구성이 가능한 보어 및 막대 조합
- solid rods를 사용하여 최대 16 inch(40.64 cm)의 스트로크 길이로 좌굴(buckling)에 대한 내성을 높일 수 있음.
- 일반적인 전자 기계식 액추에이터 보다 짧은 pin to pin 길이
- 진동 드리프트에 대한 내성, 유압 자체 잠금
- 액추에이터의 한쪽 또는 양쪽에 미터 아웃 회로를 설치하여 부하가 발생하지 않도록 보호
- 유체를 냉각시키는 커버 튜브 저장소
- 통풍이 잘되고 분리된 저장통에 유연한 뚜껑이 있어 공기 또는 캐비테이션의 동반없이 모든 방향으로 액츄에이터 및 펌프 작동이 가능
다양한 애플리케이션
Thomson Warner 리니어 H-트랙 액츄에이터는 일반적으로 스크류 타입 액추에이터를 사용하지만 더 높은 힘 처리, 속도 또는 충격 부하에 대한 허용 오차가 있는 공간 제약적인 애플리케이션 분야에 이상적이다. 또한 일반적으로 유압 실린더를 사용하지만 외부 펌프 및 호스 어셈블리가 너무 많은 공간을 소비하거나 너무 많은 유지 보수가 필요한 애플리케이션에 이상적이다.
다음은 일반적인 H-Track 애플리케이션이다.
- 재설기: 액추에이터가 완전히 확장된 상태에서 쟁기가 숨겨진 콘크리트 장애물과 충돌하는 경우 볼스크류, 확장 튜브 또는 기어가 구부러짐을 방지한다.
- 농업 쟁기 깊이 제어: 자동 파종기의 씨앗 배치를 최적화하기 위해 블레이드 침투 깊이를 제어한다.
- 큰 농업용 분무기 운송: 운송을 위해 큰 분무기 붐(sprayer booms)을 접는 데 사용되는 액추에이터의 과부하를 보호한다.
- 재초 데크 리프트: 점점 더 커지는 재설 데크의 제어 기능을 향상시킨다.
전자 유압 액추에이터는 다른 애플리케이션에도 다양하게 사용되고 있다. 잔디밭 및 정원 가꾸기, 해양 해치 리프트, 산업용 팔레트 리프트, UTV 테일 게이트 잠금 및 덤프 박스, 건설용 고속 부착 버킷 릴리즈 등이다.
강도와 탄력성을 제공하는 것 외에도 H-Track 전자 유압식 액추에이터는 까다로운 환경에서 사용하도록 설계됐으며, 유압 유체의 누출을 방지하기 위해 밀봉되어 있다. 또한 정적 하중의 경우 IP67 및 IP69K, 동적 하중의 경우 IP65 및 500시간의 염수분무 저항등급을 준수한다. 장치의 작동 온도 범위는 -40°~82°C (-40°~180°F)이다.
자료 제공: Thomson(https://www.thomsonlinear.com)
