산업용 판금 프레스 PC기반 제어 사례

BECKHOFF

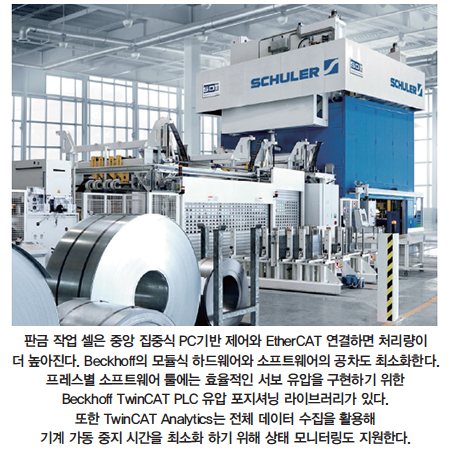

판금 작업 셀에 중앙집중식 PC기반 제어와 EtherCAT 연결성을 갖추면 기존 구조보다 더 높은 품질의 부품을 소비자에게 제공할 수 있다. 아울러 딥드로잉 프레스(deep-drawing press) 애플리케이션은 Beckhoff의 모듈식 하드웨어와 소프트웨어의 처리량을 최대화하고 공차를 최소화하는데 더 큰 효과를 볼 수 있다(아래 그림 참조).

딥드로잉이란 판금을 성형 받침 사이에 놓고 펀치를 통해 형상을 기계적으로 압축하는 프로세스다. 이 딥드로잉은 형상의 깊이가 그 직경보다 드로잉이 큰 것이 특징이다.

프레스별 소프트웨어 툴에는 효율적인 서보 유압을 구현하기 위한 Beckhoff TwinCAT PLC 유압 포지셔닝 라이브러리가 내장되어 있다. TwinCAT Analytics는 전체 데이터 수집을 활용해 기계 가동 중지 시간을 최소화 하기 위해 상태 모니터링을 지원한다. 이 소프트웨어는 IoT 확장성과 보안 클라우드 통신을 위해 OPC UA, MQTT, AMQP 표준을 지원한다. 데이터의 비호환성과 지연시간을 피하면 다른 시스템 간 통신에서, 프레스 축과 프로세스를 동기화 할 수 있고 외부 하드웨어와 엔지니어링 관련 비용을 줄일 수 있다.

하드웨어 측면에서 Beckhoff Compact C6015과 C6017 산업용 PC는 범용 제어, 시각화 플랫폼 또는 일부 설정에서 IoT 엣지 장치로 사용된다. 정밀한 동기화로 리젝트 부품 수가 적어 공작물 품질도 향상된다. 프레스 자체 내에서 서보-전기 하이브리드 축으로 작동하면 기본 모션 효율성을 높일 뿐아니라 유지 보수가 필요한 유압의 빠른 모션 사이클 효과, 간단한 마운팅 요구 사항을 적용할 때도 활용하게 된다.

Beckhoff의 다이나믹 서보 드라이브 솔루션은 TwinCAT PLC 유압 포지셔닝 소프트웨어를 통해 제어되는 AX5000 서보 드라이브와 단일 케이블 기술(One Cable Technology)을 갖춘 AM8000 서보 모터로 구성된다.

AMP8000 분산 서보 드라이브는 프레스 및 기계 관리에 대한 자재 처리를 위해, 증폭기 전자 장치를 서보 모터에 직접 통합해 엔지니어가 모듈식 작업 셀을 구축할 수 있게 한다. 또한 기계에 전력 전자 장치를 설치하면 분배 캐비닛을 통해 작업 셀의 서보 드라이브에 공급할 수 있는 단일 커플링 모듈로 제어 캐비닛이 소형화 된다.

자료 제공: Beckhoff(www.beckhoff.com)
