모듈식 플랫폼 XTS, 장비 설치공간 최대 50% 줄여

Beckhoff

Beckhoff Automation의 XTS(eXtended Transport System)는 EtherCAT이 가능하다. 검증된 회전과 선형 모션 원리의 장점을 새로운 모듈식 플랫폼으로 결합해 모션 제어와 메카트로닉스를 위한 패러다임을 전환했다. 간결하고 유연한 설계의 고급 메카트로닉 시스템은 장비 설치 공간을 최대 50%까지 줄인다. XTS는 드라이브 기술을 혁신적으로 진화시키는 데 성공해 전 세계적으로 경쟁력 있는 기계 콘셉트를 선보이고 있다.

XTS에는 많은 산업 분야의 모션 제어 애플리케이션을 효율적으로 통합하는 기능이 포함되어 있다. 기계식 가이드 레일이 부착된 XTS 모터 모듈에는 직접 통합된 전력 전자 장치와 EtherCAT 통신, 위치 측정 기능이 있다. 무제한의 무선 XTS 이동자(mover)를 사용자 정의가 최대한 가능한 경로에서 4m/sec까지 높은 동력으로 제어할 수 있다. Beckhoff의 PC 기반 제어와 TwinCAT 3 자동화 소프트웨어인 EtherCAT의 유연성과 확장성을 활용하여 XTS는 대량 생산을 로트 크기 1 까지 줄인다.

Beckhoff Automation LLC의 Kevin Barker 사장은 “XTS의 성능으로 Beckhoff는 다시 한 번 엔지니어와 기계 제작자들이 최첨단 기계로 설계할 수 있게 되었다. XTS 출시는 다양한 산업의 고객이 처리량을 늘리고 장비 설치 공간을 줄이며 유연성을 높일 수 있는 좋은 기회이다. 동시에 많은 시간이 소요되는 기계적인 전환 방식을 없앨 수 있다. 메카트로닉스 시스템은 회사의 핵심적인 혁신 동력이 될 것이다”고 말했다.

새로운 리니어 모션 원리 확립

XTS의 적용 가능성은 무한하다. TwinCAT 3 소프트웨어의 자동 충돌 방지 기능으로 이동자는 상황에 따라 스스로 즉시 가속, 제동, 위치 설정, 동기화한다. 또한 절대 위치와 서로 간에 상대 위치를 설정하며 스스로 그룹화하고 축적한다. 이동자는 모션 중에 클램핑 힘을 생성하고 곡선과 직선을 따라 구동되며 회생 제동을 통해 에너지를 회수한다. 운송 수단으로 복귀 경로와 외부 경로를 모두 사용할 수 있다.

이 혁신적인 리니어 모터 원리는 드라이브 기술의 새로운 가능성을 열어준다.

•끝없는 경로에서 무제한의 이동자를 가진 리니어 모터 특성
•간결한 기계 설치 공간과 낮은 전력 요구
•복잡한 핸들링과 운송 작업을 위한 간편한 구현
•적은 프로젝트 엔지니어링과 조립 비용

완벽한 메카 트로닉 시스템의 XTS 구성 요소

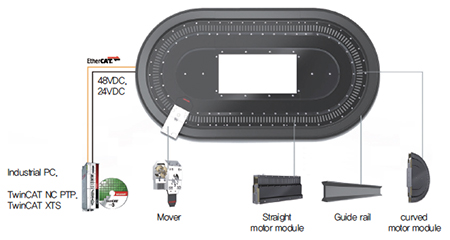

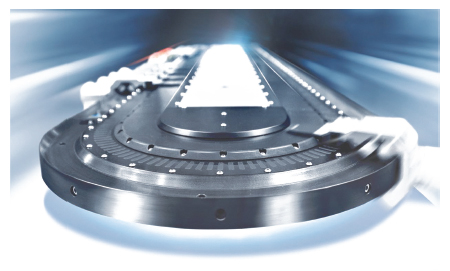

XTS 모터 모듈은 이동자와 가이드 레일로 장치를 완벽하게 구성한다. 대상 지오메트리와 길이, 반경은 선택한 구성 요소의 수와 유형에 따라 결정된다. 22.5도, 45도, 180도 모듈에 대한 다양한 옵션으로 원형 곡선, 스핀 곡선, S 곡선 설계와 개방형 직선 세그먼트를 사용할 수 있다. 모터 모듈에는 전자기 코일과 작동에 필요한 기타 모든 활성 기능이 있다. 여기에는 전원 공급 장치와 EtherCAT 연결만 필요하다. 모터 모듈에는 움직이는 부품이 없으므로 마모가 없다.

XTS 이동자에는 모터 모듈의 코일로 추진력을 생성하는 자기 플레이트가 있어 양쪽 자석의 인력을 흡수한다. 특히 마모가 적은 플라스틱 롤러는 100m/sec2 이상의 가속도로 고속에서 움직일 수 있으며 엔코더 플래그는 이동자 위치를 모터 모듈에 전달한다.
XTS는 리니어 운송 시스템 부문에서 독보적인 성능으로 여러 산업 분야 사용자에게 최첨단 기능과 경쟁력을 제공할 수 있다.

포장과 조립 애플리케이션의 지능형 자재 이송(Intelligent Material Flow)

XTS는 다양한 산업 분야에 적용할 무한한 가능성이 있다. 특히 고속 자재 처리에 적합하다.

•불규칙적인 제품 흐름을 일정한 간격과 속도로 최적화
•클램프와 제품 이동
•제품의 픽업과 운송, 배출(올림, 닫음, 회전, 마개 조임)
•제품을 한 번에 하나씩 혹은 그룹으로 병행 처리
•EtherCAT을 통해 로봇과 실시간으로 통합

자료 제공: Beckhoff(www.beckhoff.com)
