애질런트의 디스플레이포트 테스트 솔루션

디스플레이포트 테스트 시스템

최근 애질런트는 소스 및 싱크에 대한 적합성 테스트와 더불어 설계, 특성분석 및 디버그를 위해 유연하면서도 포괄적인 솔루션을 통해 디스플레이포트 테스트 솔루션을 확장했다고 발표했다.

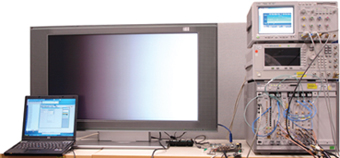

애질런트는 DSO80804B 인피니엄 오실로스코프 및 E4887A TMDS 신호 발생기로 구성된 소스 및 싱크 테스트용 디스플레이포트 테스트 솔루션을 제공하고 있다. 이들 제품은 포괄적 소스/싱크 설계 및 특성분석 테스트 기능, HDMI 및 디스플레이포트 테스트 모두를 지원하는 TDMS 신호발생기를 통한 중복투자 보호, 소스 및 싱크 구현 방법(MOI)을 통해 보다 쉽고 빨라진 적합성 테스트 등의 이점을 제공한다.

애질런트는 CTS(Compliance Test Specification)에 기술된 소스 및 싱크 적합성 테스트를 위해 VESA(Video Electronics Standards Association)에 MOI(Method Of Implementation)를 제출했다고 밝혔다.

애질런트의 시그프리드 그로스(Siegfried Gross) 부사장은 “애질런트의 디스플레이포트 소스 및 싱크 테스트 제품은 설계, 특성분석 및 디버그와 적합성 테스트를 위한 가장 유연하고 포괄적인 솔루션을 제공한다.”고 말하며, “디스플레이포트 적합성 테스트를 위한 툴 뿐만 아니라 전체 디스플레이포트 개발주기 동안에 설계 엔지니어를 지원하는 테스트 기능을 제공하는 것 또한 중요하다.”고 전했다.

디스플레이포트 소스 적합성 및 특성분석 테스트 솔루션 향상을 위해, 애질런트는 U7232A 적합성 테스트 소프트웨어 버전 1.5를 출시했다. U7232A 적합성 테스트 소프트웨어 버전 1.5는 인피니엄 DSO80000 시리즈 오실로스코프용 디스플레이포트 적합성 테스트 소프트웨어 확장판이다.

기존에 제공되던 광범위한 소스 및 케이블단의 물리 계층 테스트에 추가적으로, 링크계층 적합성 테스트를 위해 보다 더 제어된 적합성 테스트 및 추가 검증 테스트를 추가한 것이 특징이며, 적합성 및 특성분석 테스트를 위해 자동화된 측정기능을 추가함으로써 테스트의 속도와 용이성 또한 향상시켰다.

이 소프트웨어는 세 가지 모드의 물리계층 테스트를 제공한다. 첫 번째 모드에서는 엔지니어가 단지 디바이스 기능 및 테스트 수를 선택할 수 있다. 여기서 테스트 수는 하나 또는 여러 개의 모든 테스트를 말한다.

그 후, CTS에서 요구된 구성인 프리엠퍼시스, 레벨, 비트 속도, 레인으로만 테스트를 실행한다. 두 번째 모드에서는 엔지니어가 여러 구성을 추가 또는 삭제할 수 있다. 세 번째 모드를 통해서는 모든 특정 구성에 대한 특성 분석 테스트가 가능하며, 이에 따른 결과에 대한 통계적 평가 또는 반복성 분석을 실행할 수 있다.
