기계의 성능을 향상시키고 기존 설계를 개선하기 위해, 2개의 리니어 모터를 결합하면 쉽고 효과적으로 힘을 증가시킬 수 있다. 여기에는 동일한 모터만 응용 가능한 것은 아니다. 리니어 모터의 운동력 상수가 동일하면 다양한 조합으로 응용하여 사용할 수 있다. 모터 결합과 같은 기술적 솔루션의 장점은 응용 사례별로 다르게 나타날 수 있다. 대형 모터 하나를 응용하는 솔루션과 작은 모터 두 개를 결합하는 솔루션 설계 시 나타나는 공통된 장점은 아래와 같다.
장점
· 대용량 구조물에 적용되는 힘의 분할
· 익숙한 하드웨어 운영으로 전력 성능 두 배 증가
· 기존 기계에 확장할 수 있는 힘 제공
· 한 가지 유형의 모터를 사용하여 간편한 재고관리
· 좁은 폭으로 마그네틱 트랙을 설계함으로써 원가 절감
· 하나의 드라이브로 두 개의 모터가 장착되어 드라이브 추가 비용 절감
비용 효과적

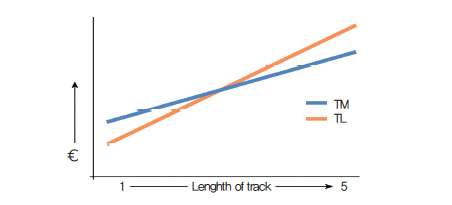

다수의 기계와 응용 분야에서 유사한 코일 어셈블리의 재고를 유지하면 비용과 지원 문제가 줄어든다. 기존에 제품 설계 시 기존 부품을 표준화할 수 있는 영향력을 발휘할 수 있다. 모터의 이중 코일 사용량으로 자석의 크기가 결정되므로 비용 절감에 큰 비중을 차지할 수 있다. 이 장점은 자석 트랙이 길어질수록 더욱 두드러진다.
조건
· 항상 모터를 병렬로 드라이브에 연결한다.
· 모터 사이의 정확한 간격을 유지한다.
· 모터 힘은 같아야 한다.

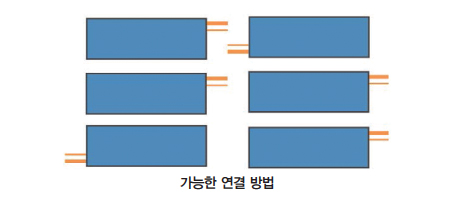

연결방법

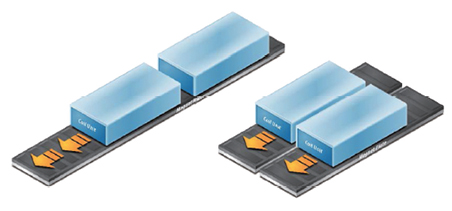

모터는 항상 드라이브에 병렬로 연결해야 하지만, 기계적으로 직렬 또는 병렬로 연결할 수 있다. 모터는 다른 자석 트랙을 따라 움직여 큰 갠트리에 힘을 가하거나, 동일한 자석 트랙을 따라 움직여 하나의 라인에서 힘을 향상시킬 수 있다. 두 경우 모두 모든 모터의 전체 힘은 개별 힘의 합과 같다.
자료 제공: Tecnotion(www.tecnotion.com)
