진동·온도·백래시부터 윤활·정렬까지 감속기 고장을 예방하는 7가지 점검 포인트
산업용 감속기는 컨베이어와 포장설비, 공작기계 등 다양한 생산설비의 구동계에서 핵심적인 역할을 담당한다. 감속기의 작은 이상이 제때 발견되지 않으면 기어와 베어링의 손상은 물론 설비 정지와 생산 차질로까지 이어질 수 있다.
따라서 감속기 유지보수에서는 고장이 발생한 뒤 대응하는 것보다 진동과 온도, 누유, 백래시 등 상태 변화를 지속적으로 관찰해 이상 징후를 조기에 발견하는 것이 중요하다. 특히 정기적인 점검 결과를 기록해 정상 상태의 데이터와 비교하면 마모와 성능 저하의 진행 여부를 보다 효과적으로 파악할 수 있다.
STOBER가 최근 공개한 산업용 감속기 점검 가이드에서는 감속기 상태를 체계적으로 확인하기 위한 과정을 7단계로 제시하고 있다. 안전한 점검 준비에서 시작해 외관, 진동과 온도, 내부 부품, 기어 맞물림, 윤활과 정렬 상태를 확인하고 최종적으로 점검 결과를 기록·관리하는 과정이다.

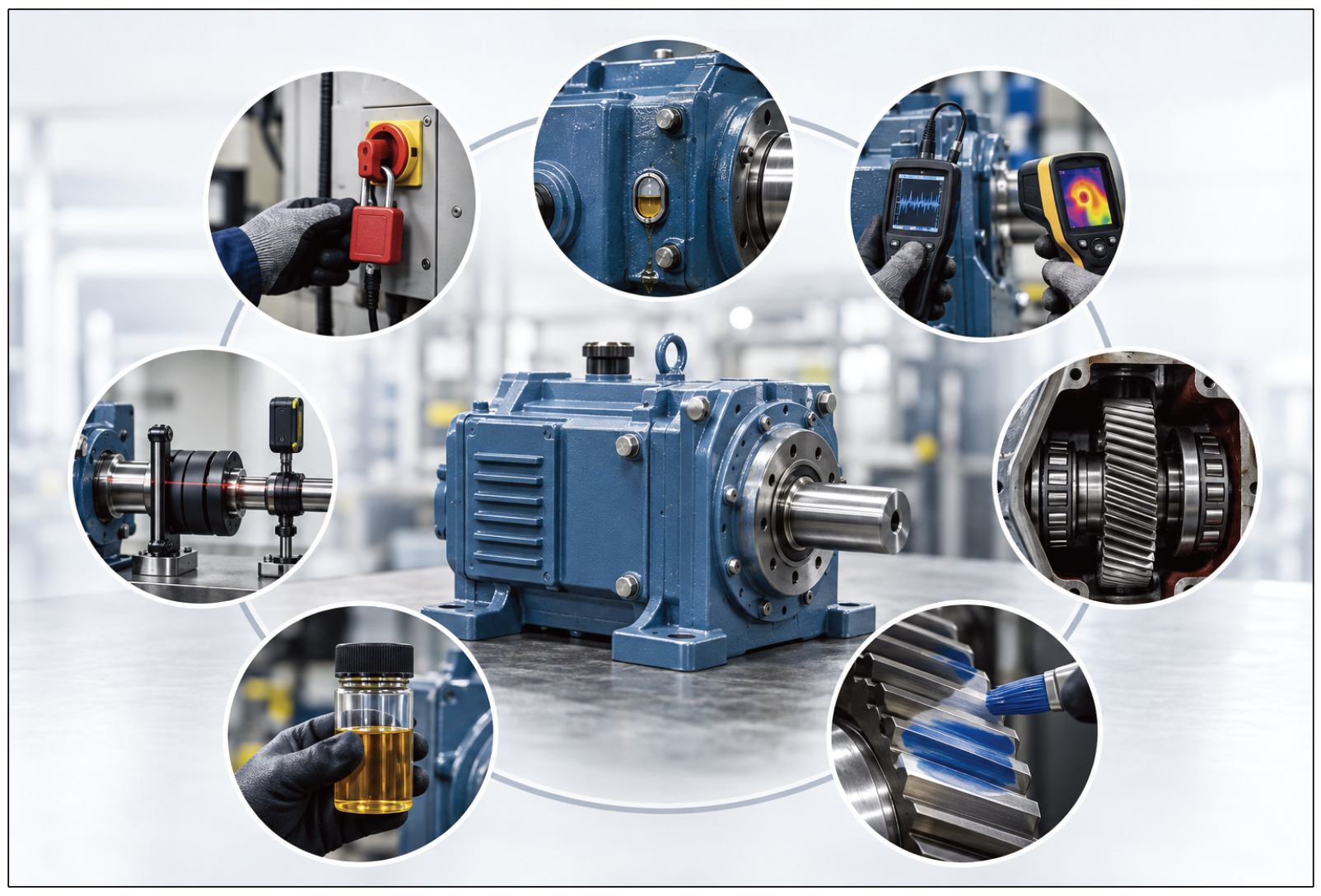

▲ 감속기 예방정비는 외관, 진동·온도, 내부 기어, 윤활 및 정렬 상태를 종합적으로 점검하는 과정이 중요하다.
1. 점검 준비와 에너지 차단
감속기 점검의 첫 단계는 설비를 바로 분해하는 것이 아니라 점검 조건을 확인하고 설비를 안전하게 정지시키는 것이다. 먼저 해당 감속기의 매뉴얼과 기존 유지보수 기록, 과거 측정값을 확인한다. 점검에 필요한 적외선 온도계나 열화상 카메라, 진동 측정기, 다이얼 인디케이터, 토크 렌치, 축 정렬 측정 장비 등도 준비한다.
특히 감속기 내부를 점검하거나 가드를 제거 하기 전에는 구동계의 모든 에너지원을 차단해야 한다. 모터 전원뿐 아니라 회전체의 관성 이나 중력, 저장된 기계적 에너지 등으로 인해 예상하지 못한 움직임이 발생할 수 있기 때문이다. 점검 조건 역시 가능한 한 일정하게 유지하는 것이 좋다. 같은 위치와 동일한 운전 조건에서 측정해야 이전 데이터와 비교해 상태 변화를 판단하기 쉽다.
2. 외관·누유 상태를 먼저 확인한다
본격적인 내부 점검에 앞서 감속기 하우징과 주변 상태를 육안으로 확인하는 것이 기본이다. 하우징과 베이스, 체결 볼트, 가드, 커플링 등을 살펴 균열이나 부식, 볼트 풀림, 비정상적인 마모가 없는지 확인한다. 도장면이 열에 의해 변색됐다면 과열 가능성도 살펴볼 필요가 있다.
오일 누유 여부도 중요한 점검 항목이다. 사이트 글라스나 딥스틱을 통해 오일 레벨을 확인 하고, 가스켓과 샤프트 씰 주변에서 오일이 새거나 비정상적인 그리스 배출이 발생하지 않는지 점검한다. 브리더 상태도 놓쳐서는 안 된다. 브리더가 오염물 등으로 막히면 감속기 내부 압력이 상승해 누유를 유발할 가능성이 있기 때문이다.
다만 윤활유가 부족해 보인다고 해서 임의로 다른 윤활유를 혼합 하거나 보충해서는 안 된다. 감속기별로 요구되는 윤활 방식과 오일 사양이 다르므로 제조사의 매뉴얼을 먼저 확인해야 한다. 일부 감속기는 별도의 정기 오일 교환이 필요하지 않은 수명윤활 방식을 적용하기도 한다.
3. 진동·온도·소음의 변화를 기록한다
외관 점검 다음에는 감속기의 운정 상태를 직접 보여주는 진동과 온도, 소음을 확인한다. 진동 측정은 가능하면 입력축과 출력축 베어링 주변의 동일한 위치에서 실시한다. 이때 부하와 회전속도, 회전방향, 센서 위치를 일정하게 유지해야 이전 측정값과 의미 있는 비교가 가능하다.
진동 분석을 통해서는 불평형, 체결부 풀림, 축 정렬 불량, 베어링 결함이나 기어 맞물림 이상 등 다양한 문제를 파악할 수 있다. STOBER는 진동 속도가 11.2mm/s를 넘어설 경우 긴급 점검이 필요한 수준으로 제시한다. 다만 실제 경보 기준은 장비 등급과 제조사의 허용값을 우선 확인해야 한다.
온도도 같은 방식으로 관리한다. 주변 온도와 하우징, 베어링, 오일 섬프 등의 온도를 지속적으로 기록하면 평소 운전 조건과 다른 온도 상승을 확인할 수 있다. STOBER는 정상 기준에서 약 10℃ 상승한 경우 점검이 필요한 신호로 제시한다.
소음 역시 유용한 상태 지표다. 평소 없던 긁힘음이나 충격음, 특정 주파수의 새로운 소음이 발생한다면 진동 및 온도 데이터와 함께 원인을 확인해야 한다. 단 허용 기준은 감속기 사양과 운전 조건에 따라 달라질 수 있다.
4. 기어·베어링과 백래시를 점검한다
외부 상태에서 이상 징후가 발견됐거나 정기적인 내부점검 시기가 됐다면 감속기 내부 상태를 확인한다. 안전하게 설비를 정지하고 에너지를 차단한 뒤 승인된 점검구나 커버를 통해 기어 치면과 베어링, 샤프트 상태를 육안 또는 보어 스코프로 살펴본다.
기어 치면에서는 스코어링(scoring), 피팅(pitting), 균열, 치핑 (chipping), 변색이나 불균일한 마모 여부를 확인한다. 베어링은 거친 회전감이나 과도한 축방향·반경방향 유격이 발생하지 않았는지 점검한다. 특히 주목해야 할 항목 중 하나가 백래시(backlash)다. 백래시는 서로 맞물리는 기어 사이의 틈으로, 감속기의 구조와 설계에 따라 적정 범위가 정해진다.
사용 시간이 늘면서 백래시가 초기 상태보다 증가한다면 기어 치면이나 베어링 등의 마모 가능성을 점검해야 한다. 축방향 움직임인 엔드플레이(endplay) 역시 측정해 제조사의 허용값과 비교한다.
5. 기어 접촉 패턴을 확인한다
기어 치면의 단순한 외관 검사에서 한 단계 더 나아가면 기어의 접촉 패턴을 통해 실제 맞물림 상태와 하중 분포를 확인할수 있다. 기어 치면을 깨끗하게 한 뒤 얇게 마킹 컴파운드를 도포하고 기어를 천천히 회전시키면 두 기어가 실제로 접촉하는 위치에 흔적이 남는다.
접촉 패턴이 치면의 적절한 영역에 균일하게 형성되면 비교적 정상적인 하중 분포가 이뤄지고 있다고 볼 수 있다. 반대로 접촉 흔적이 한쪽으로 치우치거나 특정 부위에 집중돼 있다면 기어 맞물 림이나 축 정렬 상태 등을 추가로 확인할 필요가 있다.
점검 결과는 사진으로 남기는 것이 좋다. 감속기 식별번호와 기어 맞물림 위치, 회전방향, 점검 날짜 등을 함께 기록해두면 이후 점검에서 마모 상태가 어떻게 변했는지 비교할 수 있다.
6. 윤활·축 정렬·체결 상태를 확인한다
베어링이 정상적인 상태를 유지하려면 윤활과 축정렬, 감속기 장착 상태가 함께 관리돼야 한다. 윤활유 분석에서는 점도뿐 아니라 마모 금속과 수분, 오염물질, 산화 및 열화 상태를 확인할 수 있다. 필터나 마그네틱 플러그에서 비정상적으로 많은 금속 입자가 발견되거나 윤활유가 빠르게 변색되는 경우에도 내부 마모 가능성을 확인할 필요가 있다.
오일 교환 역시 일률적인 주기를 적용하기보다 제조사가 해당 감속기에 지정한 교환주기와 윤활유 사양을 따라야 한다. 축 정렬도 중요한 점검 대상이다. 모터와 감속기, 연결축의 정렬이 틀어지면 베어링과 기어에 불필요한 하중이 발생하면서 진동과 마모가 증가할 수 있다. 다이얼 게이지나 레이저 정렬 장비를 이용해 축 정렬 상태를 확인하고, 커플링의 마모와 마운팅 볼트의 체결 상태도 함께 점검한다.
7. 점검주기를 정하고 이력을 관리한다
마지막 단계는 점검 결과를 일회성 기록으로 끝내지 않고 지속적으로 축적하는 것이다. 감속기의 상태는 운전시간과 부하, 설치환경에 따라 달라지므로 모든 설비에 동일한 점검주기를 적용하기보다는 설비의 중요도와 운전 조건을 고려해 관리주기를 설정해야 한다.

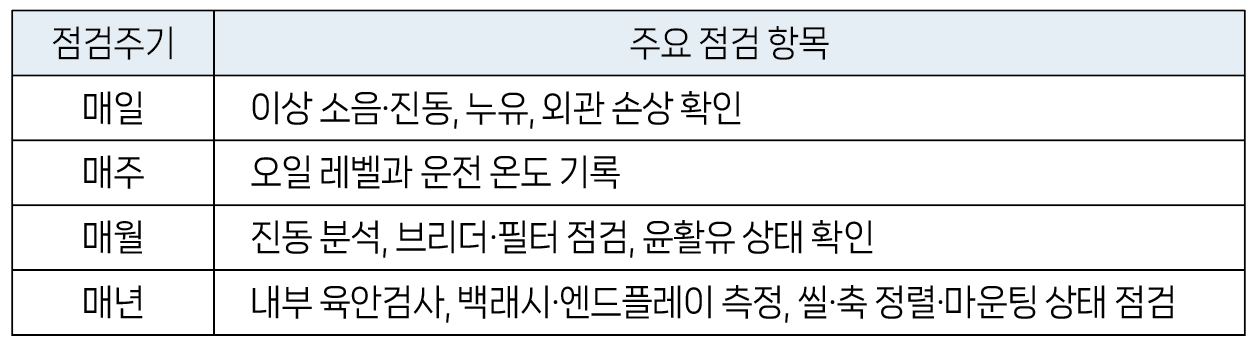

<표> 감속기 점검주기 및 주요 점검 항목
점검주기는 고정된 기준이라기보다 운전 상태에 따라 조정할 필요가 있다. 부하가 증가하거나 오염이 심한 환경에서 운전하는 경우, 또는 진동과 온도의 변화 추세가 나타나는 경우에는 점검주기를 단축하는 것이 바람직하다.
무엇보다 중요한 것은 각 측정값을 이전 기록과 비교하는 것이다. 진동과 온도, 백래시, 오일 상태를 지속적으로 기록하면 단순한 ‘정상·불량’ 판정을 넘어 감속기의 상태가 어떤 방향으로 변화하고 있는지 파악할 수 있다.
고장 여부보다 ‘변화 추세’를 관리해야
감속기 예방정비의 목적은 모든 부품을 자주 분해해 점검하는 데있지 않다. 평소의 정상 상태를 기준으로 삼고 외관과 누유, 진동, 온도, 소음, 기어와 베어링, 윤활 상태의 변화를 체계적으로 추적 하는 것이 핵심이다.
감속기 예방정비는 ① 점검 준비와 에너지 차단 ② 외관·누유 확인 ③ 진동·온도·소음 점검 ④ 내부 부품과 백래시 확인 ⑤ 기어 접촉 패턴 점검 ⑥ 윤활·정렬·체결 상태 확인 ⑦ 점검주기와 이력관리로 구성된다. 이러한 점검을 정례화하면 이상 징후를 조기에 파악하고 예기치 않은 설비 정지를 줄이는 데 도움이 된다.
결국 예방정비의 출발점은 한 번의 정밀진단보다 동일한 조건에서 반복적으로 측정하고 기록하는 것이다. 설비별 정상 데이터를 축적해두면 작은 변화도 빠르게 포착할 수 있고, 필요한 시점에 유지보수를 수행하는 상태기반 유지보수의 기초 자료로도 활용할 수 있다.
자료제공: STOBER (www.stober.com)
