볼스크류 vs 롤러스크류 리니어 액추에이터에 적합한 스크류 기술은?

전동 리니어 액추에이터나 모션 시스템을 설계할 때 스크류 기술의 선택은 성능, 신뢰성, 전체 시스템 비용에 큰 영향을 미친다. 고성능 애플리케이션에서 가장 많이 사용되는 방식은 볼스크류와 롤러스크류다. 두 기술 모두 회전 운동을 직선 운동으로 효율적으로 변환하지만, 내부 구조의 차이로 인해 추력 용량, 속도, 효율, 수명, 비용 측면에서 뚜렷한 차이를 보인다. 이 기사에서는 엔지니어와 설계자가 애플리케이션에 적합한 스크류 기술을 선택할 수 있도록 볼스크류와 롤러스크 류의 주요 차이를 살펴본다.

스크류 메커니즘

볼스크류와 롤러스크류는 모두 미끄럼 마찰이 아닌 구름 접촉을 이용해 스크류와 너트 사이에서 하중을 전달한다. 차이점은 하중을 지지하는 방식에 있다. 볼스크류는 너트 내부를 순환하는 볼을 통해 하중을 전달하는 반면, 롤러스크류는 여러 개의 나사산이 있는 롤러를 통해 하중을 분산시킨다. 이러한 구조적 차이는 힘, 속도, 수명, 효율 등 여러 성능 요소에 직접적인 영향을 미친다.

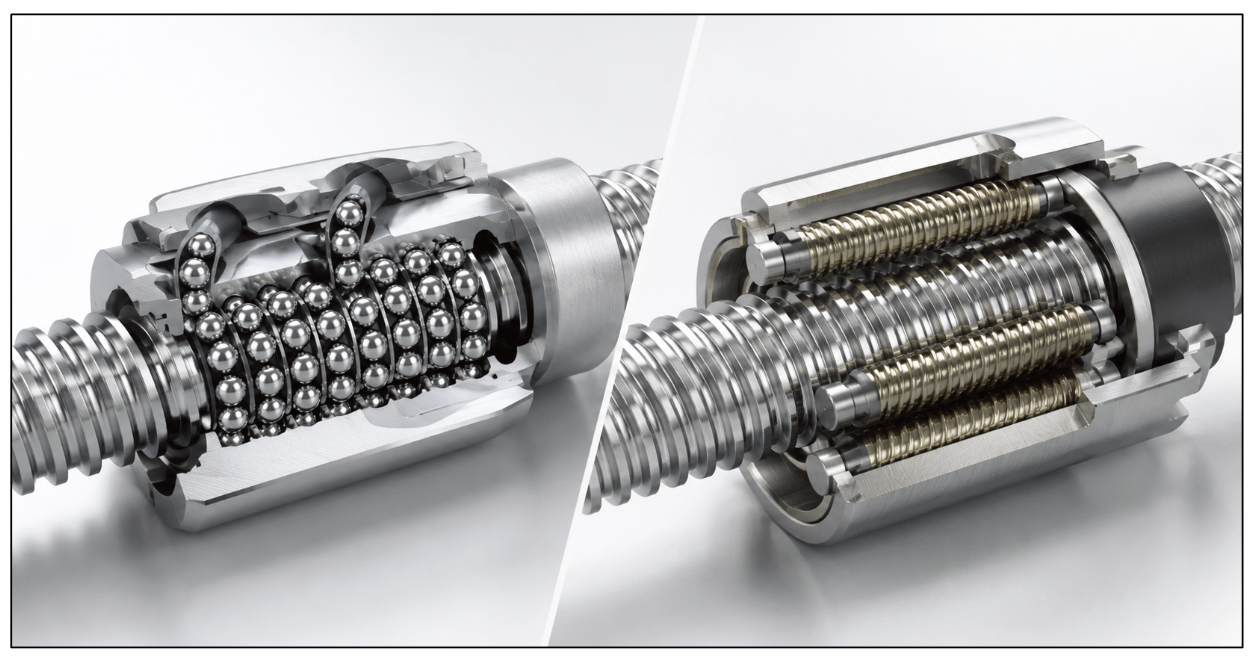

<그림1> 볼스크류(사진 왼쪽)는 재순환 볼 베어링을 이용해 효율적인 이송을 구현하며, 롤러 스크류(오른쪽)는 여러 개의 나사산 롤러로 하중을 분산해 고하중·장수명 운전에 유리하다.

볼스크류와 롤러스크류 액추에이터 선택 기준

① 추력 성능

고하중 애플리케이션에서는 롤러스크류가 강점을 보인다. 롤러 스크류는 여러 개의 나사산 롤러에 힘을 분산시키기 때문에 너트와 스크류 사이의 접촉 면적이 크다. 이로 인해 동일한 외형 크기 에서도 볼스크류보다 훨씬 높은 힘을 전달할 수 있으며, 개별 구름 요소에 가해지는 응력도 줄일 수 있다. 볼스크류 역시 중·고하중 영역에서 충분한 성능을 제공하지만, 너트 내부의 볼 개수와 재순환 경로의 크기에 따라 한계가 있다. 더 높은 추력 용량이 필요한 경우 일반적으로 스크류 직경을 키우 거나, 더 많은 볼을 적용하고 너트 길이를 늘려야 한다.

• 롤러스크류: 고하중부터 초고하중 영역까지 대응 가능, 컴팩트한 설계에 유리

• 볼스크류: 중간에서 높은 수준의 하중에 적합

② 속도 및 가속도

볼스크류는 높은 선형 속도와 부드러운 움직임이 필요한 애플리 케이션에 적합하다. 다만 고속 운전 시에는 볼이 재순환 경로를 통과하는 과정에서 속도 한계가 발생할 수 있다. 특히 매우 높은 속도에서는 볼이 재순환 루프의 전환부와 충돌하면서 구르지 못하고 멈추거나 미끄러질 가능성이 있다. 롤러스크류는 나사산 롤러가 별도의 재순환 루프를 통과하지 않기 때문에 고속 운전에 더 유리하다. 이러한 구조적 차이로 인해 롤러스크류는 볼스크류보다 높은 속도와 가속도에서도 안정적으로 동작할 수 있다.

• 롤러스크류: 고속 및 고가속 운전에 유리

• 볼스크류: 중간에서 높은 속도와 부드러운 이송에 적합

③ 효율 및 발열

볼스크류는 일반적으로 약 90% 수준의 효율을 달성할 수 있어 기계식 스크류 방식 중에서도 에너지 효율이 높은 솔루션으로 평가된다. 높은 효율은 모터 토크 요구량을 낮추고 마찰로 인한 발열을 줄여준다. 이에 따라 볼스크류는 별도의 냉각 대책 없이도 연속 운전이 필요한 애플리케이션에 적용하기 쉽다. 롤러스크류는 접촉점이 많기 때문에 일반적으로 볼스크류보다 효율이 낮으며, 보통 80~85% 수준의 효율을 보인다. 여전히 높은 효율을 제공하지만, 고하중과 고속 조건이 결합된 환경에서는 발열이 증가할 수 있다. 이 경우 사이클 타임을 줄이거나 동작 사이에 대기 시간을 두는 등 추가적인 열 관리가 필요할 수 있다.

• 볼스크류: 효율이 높고 발열이 적어 연속 운전에 유리

• 롤러스크류: 고하중 조건에서 우수한 성능을 제공하지만, 상대적으로 발열 관리가 필요

④ 운전 수명

운전 수명 측면에서는 롤러스크류가 모든 스크류 기술 중에서도 가장 높은 수준의 성능을 제공한다. 이는 경화 처리된 나사산 소재와 넓은 접촉 면적이 결합된 결과다. 롤러스크류는 동일한 조건의 볼스크류와 비교해 최대 10배까지 긴 운전 수명을 제공할 수있다. 볼스크류는 롤러스크류만큼 높은 수명 등급을 제공하지는 않지 만, 스크류 수명 측면에서 여전히 충분한 성능을 갖춘 기술이다. 또한 롤러스크류와 마찬가지로 대부분의 볼스크류는 동정격하중이 제공되므로, 이를 기반으로 예상 운전 수명을 신뢰성 있게 계산할 수 있다.

• 롤러스크류: 긴 수명과 높은 내구성이 요구되는 애플리케이션에 적합

• 볼스크류: 일반적인 수명 요구 조건에서 안정적인 성능 제공

⑤ 전체 비용

볼스크류는 널리 사용되는 표준화된 기술로, 다양한 구성으로 공급된다. 이 때문에 폭넓은 애플리케이션에서 비용 효율적인 솔루 션으로 활용된다. 요구되는 힘과 수명이 볼스크류의 성능 범위 안에 있다면, 볼스크류는 우수한 선택지가 될 수 있다. 롤러스크류는 상대적으로 고가의 스크류 기술이다. 복잡한 제조 공정, 정밀 연삭 부품, 긴 수명 특성 등으로 인해 초기 투자 비용이 높다. 그러나 더 높은 추력이나 긴 수명이 필요한 애플리케이 션에서는 유지보수 주기를 늘리고 신뢰성을 높여 장기적인 총소 유비용을 낮출 수 있다.

• 볼스크류: 초기 비용이 낮고 표준화된 구성이 많아 비용 효율적

• 롤러스크류: 초기 비용은 높지만, 긴 수명과 유지보수 절감 효과로 장기 운용 비용을 낮출 수 있음

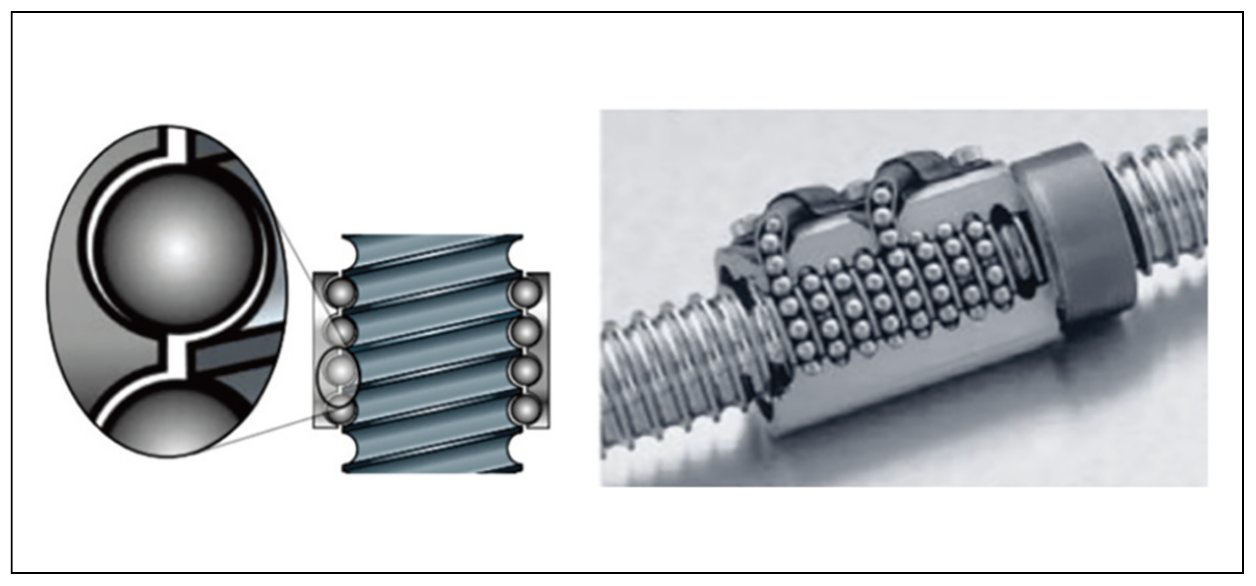

<그림2> 볼스크류는 스크류와 너트 사이에 배치된 볼 베어링이 재순환하면서 구름 접촉을 형성한다. 이를 통해 회전 운동을 직선 운동으로 효율적으로 변환한다.

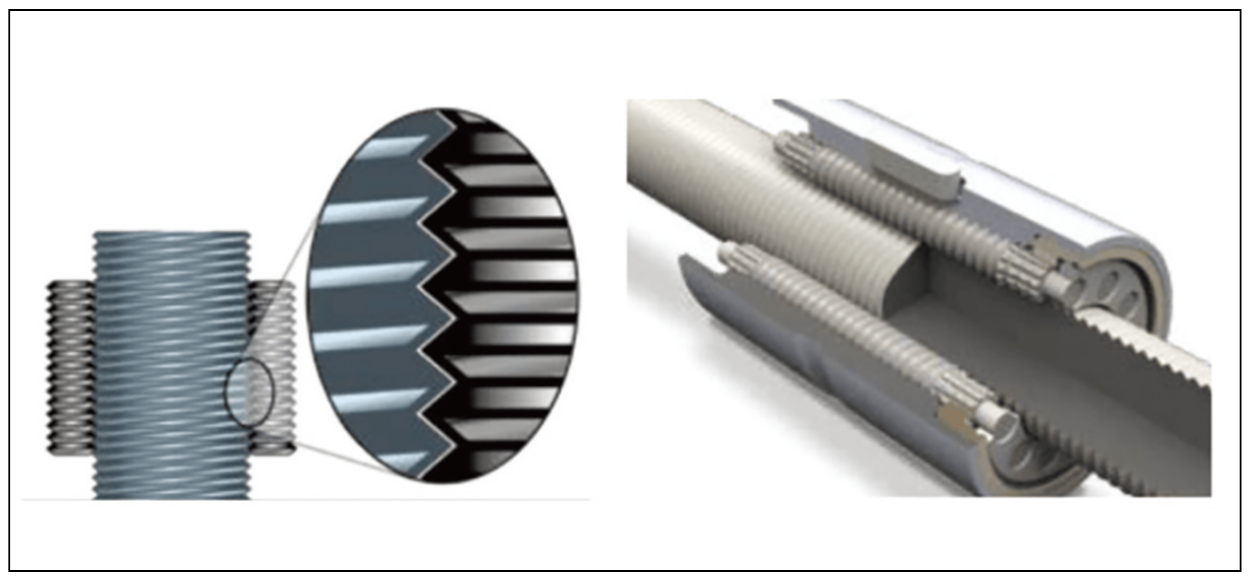

<그림3> 롤러스크류는 여러 개의 나사산 롤러가 스크류와 너트에 동시에 맞물리는 구조다. 접촉 면적이 넓어 높은 하중을 분산 지지할 수 있다.

시스템 요구사항에 맞는 스크류 기술 선택

볼스크류와 롤러스크류는 모두 액추에이터 내부에서 회전 운동과 토크를 직선 운동과 힘으로 변환하는 데 효과적인 기술이다. 두 기술 중 어떤 방식을 선택할지는 시스템의 요구 조건에 따라 달라진다. 특히 필요한 힘, 속도, 설치 공간, 시스템 수명, 전체 비용을 종합적으로 고려해야 한다.

일반적으로 높은 효율, 중간에서 높은 수준의 추력, 낮은 초기 비용이 중요한 시스템이라면 볼스크류가 적합하다. 반면 높은 힘, 긴 수명, 높은 속도, 장기적인 비용 절감이 중요한 고성능 애플리 케이션에서는 롤러스크류가 더 적합한 선택이 될 수 있다.

최적의 스크류 기술을 선택하기 위해서는 애플리케이션의 운전 조건과 성능 요구사항을 명확히 정의하고, 초기 비용뿐 아니라 장기적인 유지보수와 신뢰성까지 함께 검토해야 한다.

자료제공: Tolomatic(www.tolomatic.com)
