저궤도(LEO) 시대, 위성통신 시스템이 요구하는 모터 기술
저궤도(LEO, Low Earth Orbit) 위성군의 확대와 육상·해상·항공· 우주 전반에서 증가하는 연결성 수요가 SATCOM(위성통신) 시스템의 설계 방식을 바꾸고 있다. 과거 정지궤도(GEO) 위성을 중심으로 구성됐던 위성통신 환경에서는 지상 안테나가 장시간 동일한 위성을 향하도록 유지하는 방식이 일반적이었다. 그러나 LEO 위성군에서는 수백 개에서 수천 개의 위성이 네트워크를 구성하고, 지상 단말이 이동하는 위성을 지속적으로 추적하면서 다음 위성으로 통신을 전환해 야 한다.
이러한 변화는 SATCOM 시스템에 적용되는 모션 기술에도 새로운 요구를 제시한다. 이제 모터 선정은 단순히 토크와 속도를 비교 하는 수준을 넘어 지향 정확도, 응답성, 운용 환경, 시스템 통합성, 장기 신뢰성까지 함께 고려해야 하는 문제로 확대되고 있다. 이 기사는 Allient의 기술 가이드 『A Technical Guide to Motors for SATCOM Systems』를 바탕으로 주요 내용을 정리했다.
LEO 확산이 바꾸는 모션 시스템
기존 GEO 기반 SATCOM 시스템에서는 지상 안테나가 상대적으로 고정된 방향을 유지할 수 있었다. 반면 LEO 환경에서는 위성이 빠르게 이동하기 때문에 지상 단말이 하나의 위성을 포착하고 추적한 뒤, 통신을 다음 위성으로 순차적으로 넘겨야 한다.
항공기나 선박, 육상 차량과 같은 이동형 플랫폼에서는 상황이 더욱 복잡하 다. 위성뿐 아니라 단말이 설치된 플랫폼 자체도 움직이기 때문에 안테나가 플랫폼의 움직임을 보정하면서 위성 링크를 유지해야 한다.
LEO는 위성 자체의 설계에도 영향을 미치고 있다. 더 작고 가벼우며 통합도가 높은 우주선에 대한 수요가 증가하면서 SATCOM 시스템이 더욱 동적으로 변화하고 있으며, 이에 따라 모션 기술에 요구되는 조건도 높아지고 있다.
SATCOM 시스템에서 모터의 역할
SATCOM 시스템에서 모터는 지상 기반 추적 시스템부터 궤도상의 위성까지 폭넓게 사용된다. 대표적인 적용 분야는 다음과 같다.
지상 추적 안테나는 위성을 포착하고 지속적으로 추적 하기 위해 안테나의 위치를 제어한다. LEO 위성군에서는 하나의 위성에서 다음 위성으로 연결을 넘기는 과정이 반복되기 때문에 연속적인 위치 제어가 중요하다.

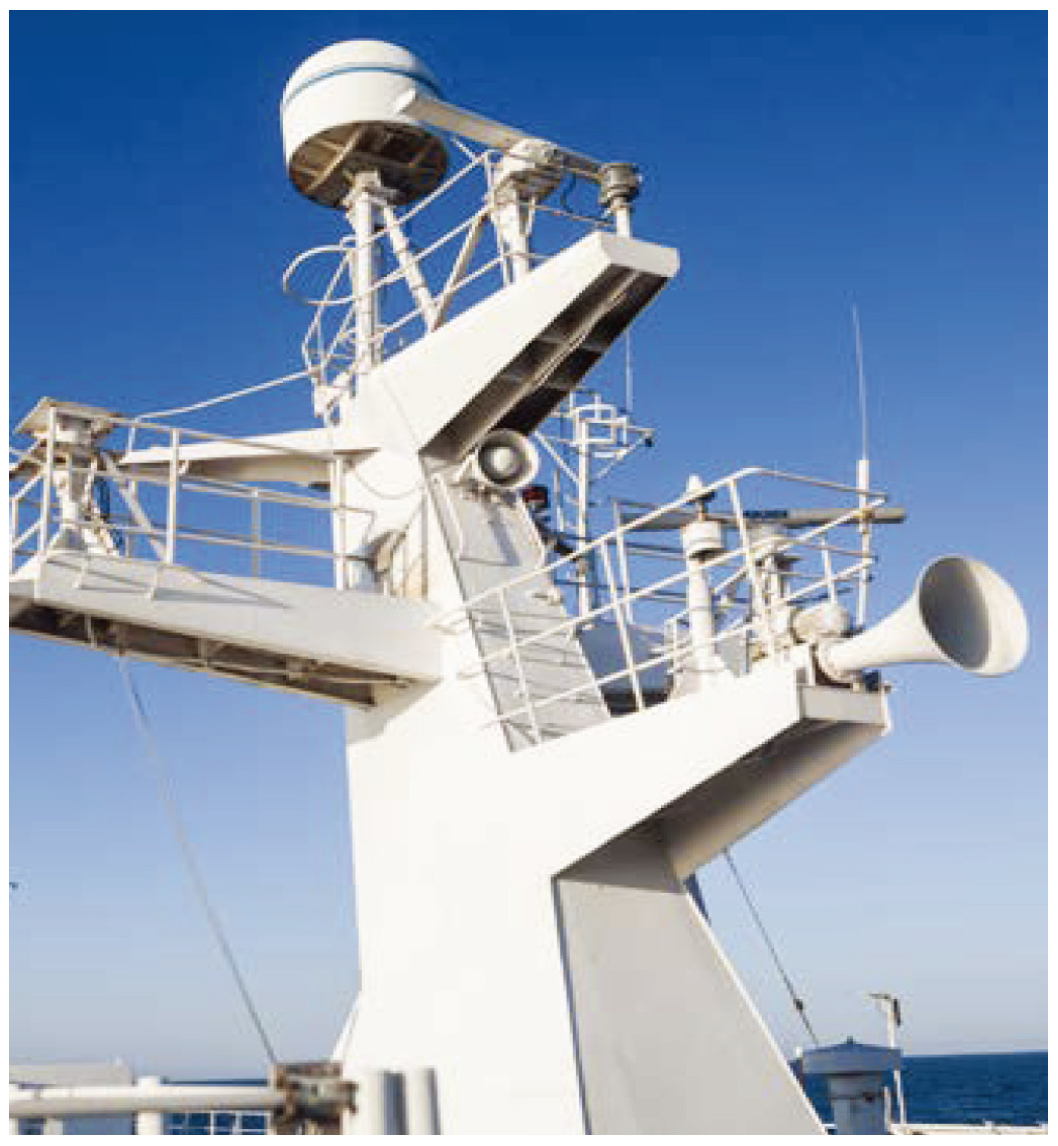

이동형 SATCOM 단말은 항공기와 선박, 육상 차량 등에 적용된다. 플랫폼 자체가 움직이기 때문에 모터는 이러한 움직임을 보정하면서 안테나가 위성을 지속적 으로 지향하도록 제어한다.
우주 탑재 안테나 및 페이로드에서는 안테나와 짐벌, 기타 페이로드를 정밀하게 위치시켜 임무 수행 중 정확한 지향 상태를 유지하는 데 모터가 사용된다.
위성 자세 제어에는 리액션 휠 어셈블리(Reaction Wheel Assembly)가 활용된다. 전기 모터를 이용해 위성의 방향을 제어함으로써 추진제를 사용하지 않고도 안테나와 페이로드가 정확한 방향을 유지하도록 한다.
위성 간 광통신에서도 정밀 모션 기술이 중요하다. 레이저 통신 단말은 두 위성 사이의 링크를 형성하고 유지해야 하기 때문에 매우 높은 수준의 지향 정확도가 요구된다.
지향 정확도부터 우주 환경까지 고려해야
SATCOM용 모터의 요구조건은 애플리케이션마다 다르지만 공통적으로 몇가지 핵심 요소를 고려해야 한다.
가장 먼저 요구되는 것은 지향 정확도(Pointing Accuracy)다. 위성통신과 광통신 링크를 안정적으로 유지하려면 정확하고 반복 가능한 위치 제어가 필요하다. 동시에 모터는 애플리케이션이 요구하는 토크와 속도, 응답성을 제공해야 한다.
장기 신뢰성 역시 중요한 조건이다. 특히 우주 애플리케이션은 설치 이후 유지보수 기회가 극히 제한적이기 때문에 장기간의 임무 동안 안정적으로 작동할 수 있어야 한다.
시스템 통합도 중요한 설계 요소다. 모터는 제한된 설치 공간에 들어가면서도 전체 시스템을 소형·고효율 구조로 설계할 수 있도록 지원해야 한다.
우주에서 사용하는 모터는 진공, 방사선, 반복적인 온도 변화와 같은 환경 조건도 고려해야 한다. 적합한 소재와 윤활 방식 역시 중요한 설계 요소다. 지상·항공·해상 시스템에서는 진동과 부식, 극한 온도 등 각 운용 환경에 따른 별도의 요구조건이 발생한다.
SATCOM 설계의 핵심으로 떠오른 ‘SWaP’
최근 SATCOM 시스템에서는 크기(Size), 무게(Weight), 전력(Power)을 의미하는 SWaP가 주요 설계 기준으로 자리 잡고 있다.
위성뿐 아니라 항공기용 단말이나 이동형 지상국에서도 더 작은 공간과 낮은 무게, 적은 전력으로 더 높은 기능을 구현해야 한다. 크기와 무게를 줄이면 위성 발사 비용을 낮출 수 있고 설치를 단순화하며 제한된 공간을 보다 효율적으로 활용할 수 있다.
전력 소비 감소는 전체 시스템 효율을 높이는 데도 중요하다. 특히 사용 가능한 전력이 제한된 애플리케이션에서는 전력 요구량 자체가 시스템 설계에 직접적인 영향을 미친다.
다만 SWaP의 각 요소는 서로 독립적이지 않다. 크기와 무게, 전력을 줄이는 과정에서 성능이나 신뢰성이 영향을 받을 수 있기 때문에 엔지니어는 SWaP 와 성능, 신뢰성, 애플리케이션 요구조건 사이의 균형을 고려해야 한다.
다이렉트 드라이브 확산과 모터 기술의 변화
SATCOM 분야에서 나타나는 뚜렷한 흐름 가운데 하나는 다이렉트 드라이브 (Direct Drive) 솔루션의 적용 확대다. 다만 모든 시스템에 동일한 모터 기술이 적합한 것은 아니며, 실제 애플리케이션에 따라 적합한 기술도 달라진다.

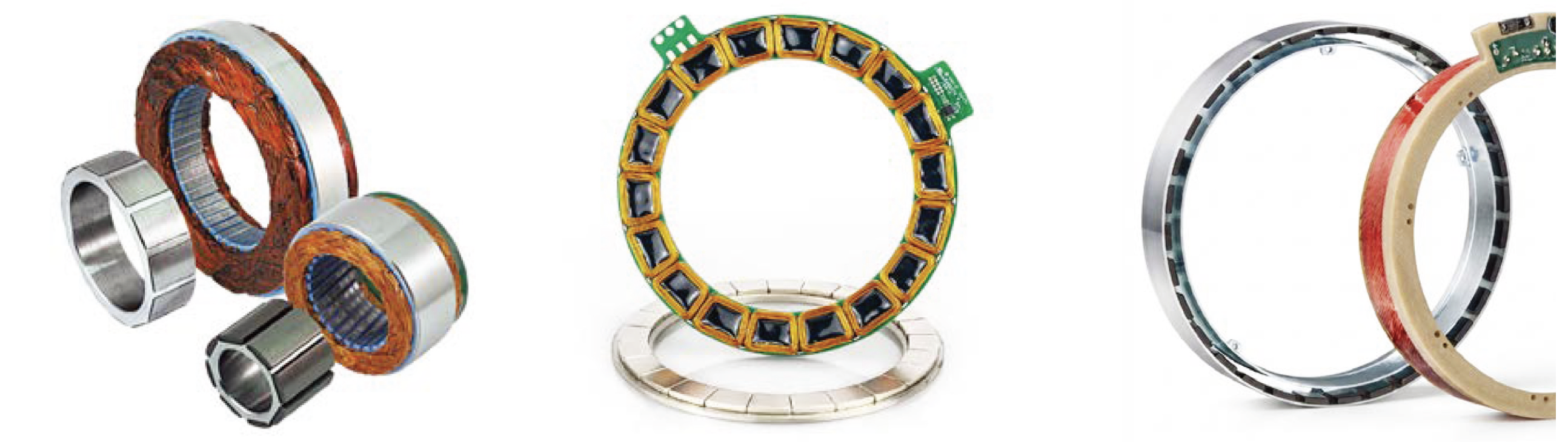

프레임리스 모터(Frameless Motor)는 다이렉트 드라이브 시스템에 적합 하다. 짐벌이나 위치 결정 메커니즘에 직접 통합할 수 있어 기어박스가 필요없으며, 이를 통해 정밀도와 신뢰성을 높이고 기계 구조를 단순화할 수 있다. 안테나 추적 시스템과 위성 지향 메커니즘, 광통신 단말 등이 대표적인 적용 분야다.
슬롯리스 모터(Slotless Motor)는 부드러운 토크 출력과 정밀한 속도 제어가 필요한 리액션 휠 어셈블리에 주로 사용된다. 슬롯리스 구조는 코깅 토크를 제거할 수 있고 무게 감소에도 유리해 신뢰성과 효율, 소형화가 중요한 우주 시스템에 적합하다.
축방향 자속 모터(Axial Flux Motor)는 소형 구조에서 높은 토크 밀도를 제공할 수 있다. 따라서 설치 공간이 제한된 일부 지상 기반 추적 시스템 등에 적합하다.
한편 브러시리스 DC, 브러시리스 AC 및 AC 모터와 같은 기존 모터 기술도 여전히 다양한 SATCOM 시스템에서 사용된다. 다이렉트 드라이브의 적용이 확대되고 있지만, 실제 애플리케이션에 따라 기존 모터 기술이 더 적합한 경우도 있다.
최고 사양보다 애플리케이션 적합성이 중요
SATCOM용 모터를 선정할 때는 데이터시트의 최대 성능만 비교 해서는 안 된다. 먼저 모터가 실제로 수행해야 하는 기능과 필요한 성능 수준을 파악해야 한다.
다이렉트 드라이브 방식이 애플리케이션에 이점을 제공하는지, 모터를 전체 시스템에 어떻게 통합할 것인지, 표준 모터로 대응할수 있는지 또는 맞춤형 솔루션이 필요한지도 검토해야 한다. 무엇 보다 성능 요구조건과 운용 환경, 기계적 제약 사이에서 발생하는 엔지니어링상의 절충 요소를 함께 고려해야 한다.
우주 애플리케이션에서는 소재와 윤활, 열 관리, 방사선 내성이 추가적인 선정 기준이 된다. 일단 우주에 배치된 이후에는 유지보 수나 교체가 어렵기 때문에 모터는 전체 임무 기간 동안 요구되는 성능을 안정적으로 유지할 수 있어야 한다.
결국 SATCOM 시스템에서 가장 적합한 모터는 사양표에서 가장 높은 성능을 가진 제품이 아니라, 해당 애플리케이션의 실제 요구 조건을 가장 잘 충족하는 모터라고 할 수 있다.
모터 기술만큼 중요한 설계·검증 경험
SATCOM용 모션 시스템, 특히 우주 애플리케이션에서는 적합한 모터 기술을 선택하는 것뿐 아니라 설계와 시험, 검증 과정에서 축적된 경험도 중요하다. 개발 단계에서 발견하지 못한 문제가 후반에 드러나면 수정 비용이 크게 증가할 수 있으며, 위성이 발사된 이후에는 문제를 바로잡는 것 자체가 어려울 수 있기 때문이다.
이에 따라 모터 공급업체를 선정할 때는 제품 사양뿐 아니라 기존 SATCOM 및 우주 프로젝트 경험도 함께 살펴볼 필요가 있다. 실제 프로젝트를 통해 축적된 경험은 초기 설계 단계에서 발생할 수있는 문제를 사전에 파악하고, 애플리케이션에 적합하지 않은 설계 선택을 줄이는 데 도움이 된다.
특히 우주 시스템에서는 진공과 방사선, 열 사이클, 윤활 및 소재 조건 등 여러 요소가 동시에 작용한다. 따라서 개별 요구조건을 단순히 충족하는 것보다 이러한 조건이 모터와 전체 시스템에 어떤 영향을 미치는지를 종합적으로 검토하는 것이 중요하다. 설계·시험·검증 경험을 바탕으로 초기 단계부터 적합한 모터와 구조를 선정하면 개발 위험을 낮추고 장기적인 시스템 신뢰성을 확보하는 데 도움이 된다.
LEO 위성군의 확대와 SATCOM 시스템의 고도화는 모션 기술에 요구되는 조건을 지속적으로 높이고 있다. 지향 정확도와 응답성뿐 아니라 SWaP, 운용 환경, 시스템 통합성, 장기 신뢰성을 함께 고려하는 설계가 중요해지고 있으며, 이에 따라 모터 선정 역시 개별 부품의 성능 비교보다 애플리케이션과 시스템 요구조건을 중심으로 판단하는 방향으로 변화하고 있다.
자료제공: Allient(www.allient.com)
