로봇 관절 성능을 좌우하는 QDD 액추에이터 선정 핵심 가이드
휴머노이드 로봇과 사족보행 로봇, 외골격 로봇 등 동적 움직임을 수행하는 로봇이 확대되면서 관절을 구동하는 액추에이터의 역할도 중요해지고 있다. 액추에이 터는 충분한 출력뿐 아니라 빠른 응답, 정밀한 제어, 외력에 대한 유연한 대응까지 요구받는다. 이러한 요구에 대응하는 방식 중 하나가 낮은 감속비를 기반으로 하는 QDD(Quasi-Direct Drive) 액추에이터다. 이 기사에서는 QDD 액추에이터의 특징과 토크 밀도, 최대·연속 토크, 역구동성, 백래시, 동적 응답 등 실제 선정 과정에서 고려해야 할 핵심 요소를 살펴본다.
▲ QDD 액추에이터가 적용되는 로봇 관절 구동 시스템을 형상화한 이미지. QDD는 낮은 감속비를 기반으로 출력 성능과 응답성, 역구동성의 균형을 추구한다. (이미지: AI 생성)
출력과 응답성의 균형을 겨냥한 QDD
현대 로봇의 관절 시스템은 기존 산업 장비보다 복합적인 성능을 요구한다. 액추에이터는 충분한 출력을 제공하는 동시에 빠른 응답과 정밀한 제어를 구현하고, 외부 환경이나 사람과의 상호작용에도 유연하게 대응해야 한다.
기존 서보 액추에이터는 일반적으로 높은 감속비의 전달 구조를 사용해 출력 토크를 높인다. 그러나 높은 동적 응답성과 힘 상호작용이 필요한 로봇에서는 과도한 기계적 강성이 역구동성(Backdrivability)과 운동 유연성을 제한할 수 있다. QDD 액추에이터는 낮은 감속비를 적용해 모터 출력을 관절에 보다 직접적으로 전달하고, 출력 성능과 응답 속도, 기계적 유연성 사이의 균형을 확보하는 것을 목표로 한다.
QDD는 단순히 모터와 감속기를 결합한 부품이 아니라 동력 전달, 운동 제어, 외부 환경과의 상호작용을 함께 담당하는 로봇 운동 시스템의 핵심 동력 장치다. 따라서 액추에이터를 선정할 때는 특정 수치 하나보다 실제 관절의 작업 조건과 시스템 전체 요구 조건을 함께 평가해야 한다.

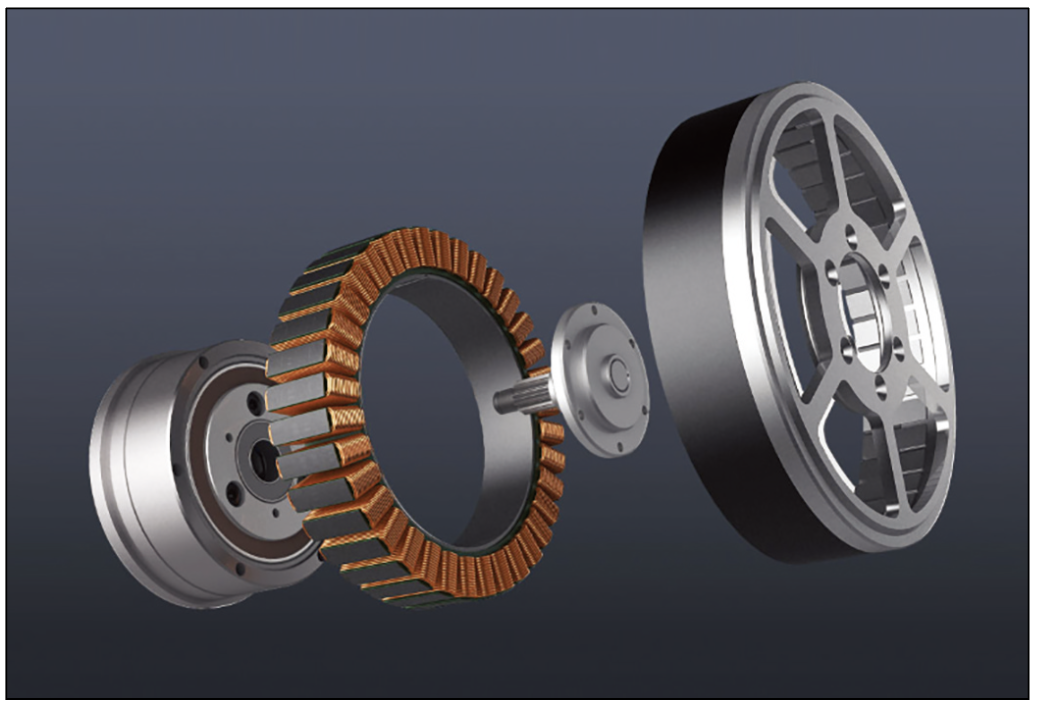

▲ 로봇 관절 구동용 모터의 내부 구성. 모터 성능과 구조 최적화는 QDD 액추에이터의 토크 밀도와 응답 성능을 좌우하는 주요 요소다.
제한된 공간에서 성능을 좌우하는 토크 밀도
로봇 관절에서는 출력 토크뿐 아니라 액추에이터의 크기와 무게도 중요한 설계 조건이다. 특히 기계 구조의 끝단에 가까운 관절에서는 액추에이터의 무게가 로봇 전체의 관성 성능에 직접적인 영향을 미친다. 토크 밀도가 높으면 관절 구조를 가볍게 구성하고 운동 관성을 낮추며 운동 효율을 높이는 데 유리하다.
QDD 구조는 낮은 감속비를 사용하기 때문에 모터가더 많은 직접 출력을 담당한다. 따라서 모터 성능, 자속 설계, 전체 구조 최적화가 최종 토크 밀도를 결정하는 주요 요소가 된다.
최대 토크만으로 판단해서는 안 된다
로봇의 액추에이터는 항상 동일한 부하 상태에서 운전 되지 않는다. 동작 단계에 따라 필요한 토크 특성이 크게 달라지므로 최대 토크 하나만으로 실제 운전 성능을 판단하기 어렵다.

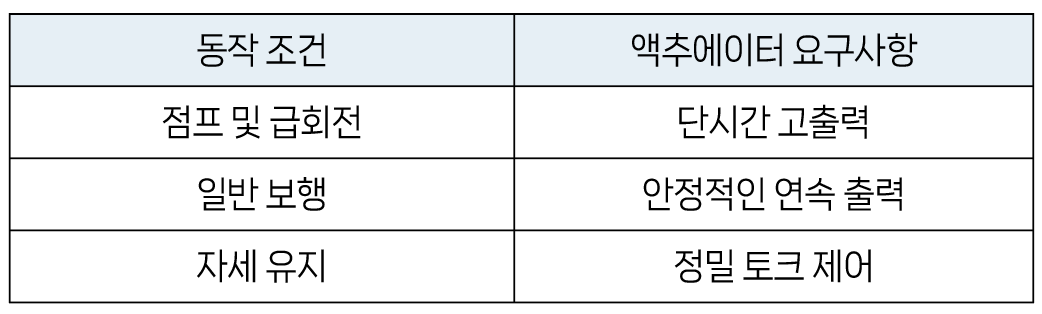

<표1> 로봇 동작 조건에 따른 액추에이터 요구사항
따라서 QDD 액추에이터를 선택할 때는 최대 토크와 함께 정격 토크, 연속 운전 능력, 열 관리 성능을 함께 확인해야 한다. 최대 토크는 짧은 시간의 고부하 대응 능력을 보여주는 반면, 장시간 안정 운용을 위해서는 연속 출력 능력과 열 관리 성능이 중요하다. 최대 토크만 보고 선정하면 실제 운용 과정에서 온도 상승 문제를 놓칠 수 있다.
빈번한 동적 움직임이 필요한 플랫폼은 최대 출력과 응답 성능의 비중이 크고, 장시간 연속 운전이 필요한 시스템은 연속 부하 능력과 열 설계가 상대적으로 중요하다.

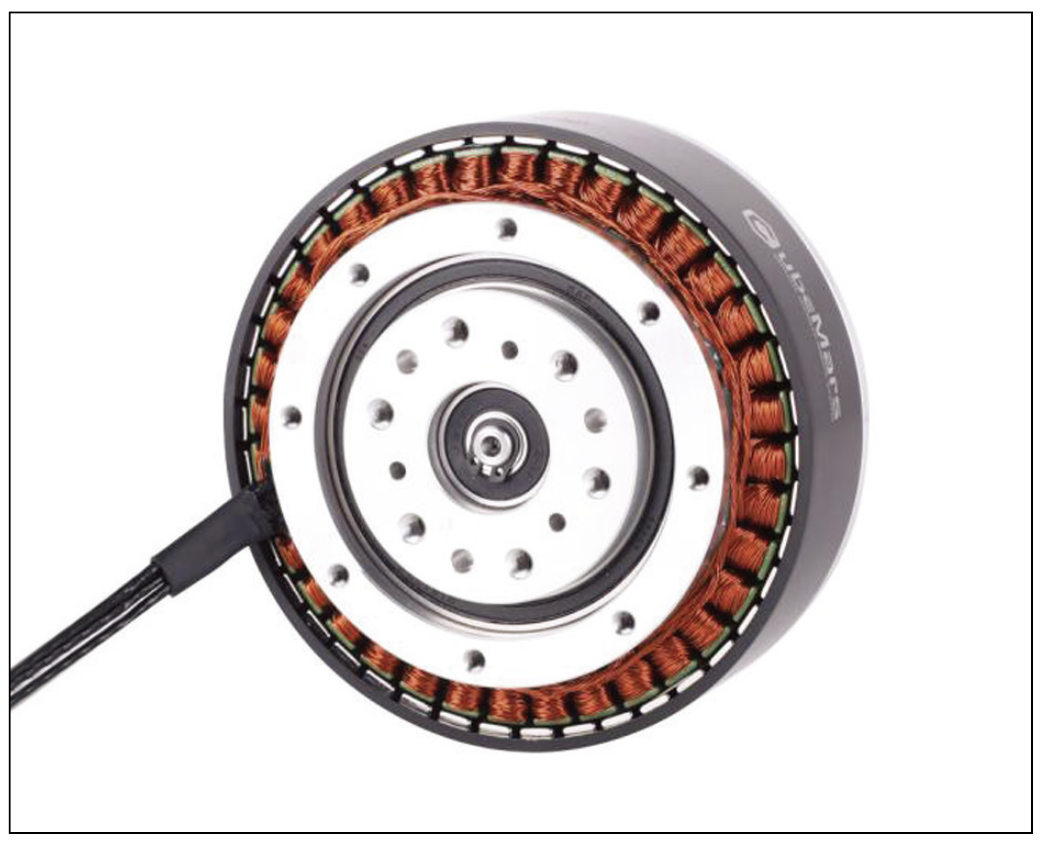

▲ 로봇 관절 구동에 사용되는 모터. 액추에이터의 출력과 응답 성능을 결정 하는 핵심 구성 요소다.
역구동성, 사람과 환경에 반응하는 관절의 유연성
QDD의 주요 특징 가운데 하나는 높은 역구동성이다. 역구동성은 외부에서 힘이 가해졌을 때 로봇 관절이 그 힘에 보다 자연스럽게 반응할 수 있는 능력을 의미한다.
기존 고감속비 액추에이터는 출력 강성과 기계적 증폭 능력을 중시하지만, 동적 상호작용 환경에서는 외부 힘을 감지하고 출력 상태를 빠르게 조절할수 있는 능력도 중요하다. QDD의 낮은 감속비 구조는 기계적 전달 저항을 줄여 시스템의 기계적 임피던스를 낮추는 데 유리하며, 이를 통해 인간-로봇 상호작용의 안전성, 힘 제어 성능, 순응성 높은 움직임을 구현하는 데 도움을줄 수 있다.
다만 역구동성이 높다고 해서 강성을 무조건 낮추는 것이 바람직한 것은 아니다. 실제 설계에서는 출력 능력, 제어 안정성, 기계적 순응성 (Compliance) 사이의 균형이 필요하다.
백래시와 피드백 성능이 정밀도를 좌우
로봇 관절의 위치 정밀도는 제어 알고리즘뿐 아니라 감속기의 기계적 정밀 도와 피드백 시스템의 성능에도 영향을 받는다. 감속기 내부 기어 사이의 간극은 백래시(Backlash)를 발생시킬 수 있으며, 기계적 간극이 커질수록 위치 오차와 반복 정밀도 저하로 이어질 수 있다.
위치 오차가 커지면 이를 보정하기 위한 피드백 보정량이 증가하고, 결과적 으로 관절 움직임의 안정성에도 영향을 줄 수 있다. 따라서 정밀한 로봇 팔이나 조작 시스템용 QDD 액추에이터를 선정할 때는 감속 구조 설계, 엔코더 해상도, 피드백 응답 속도, 제어 알고리즘의 적합성을 함께 고려해야 한다. 낮은 백래시 구조와 고정밀 피드백 시스템의 조합은 보다 정밀한 관절 제어와 반복 정밀도 향상에 유리하다.
동적 응답, 자연스러운 로봇 움직임의 핵심
현대 로봇은 단순한 반복 동작을 넘어 주변 상태를 지속적으로 감지하고 그에 맞춰 출력을 조절한다. 휴머노이드가 균형을 유지하거나 사족보행 로봇이 불규칙한 지형에 대응하는 과정에서는 관절 상태가 빠르게 변화하기 때문에 액추에이터의 동적 응답 성능이 중요하다.
액추에이터는 이러한 변화에 대응해 상태 감지 → 제어 계산 → 출력 조정 과정을 반복한다. 동적 응답 성능은 모터 관성, 전달 구조, 제어 시스템의 응답 속도, 피드백 성능 등에 의해 좌우된다. 응답 속도가 빠를수록 외란 발생 시상태를 빠르게 회복할 수 있고, 움직임의 지연도 줄일 수 있다.
로봇 유형에 따라 달라지는 QDD 선정 기준
QDD 액추에이터가 제공하는 기본적인 장점은 같지만, 실제 로봇 플랫폼마다 우선적으로 평가해야 할 성능은 다르다. 액추에이터 선정은 가장 높은 사양의 모델을 고르는 방식이 아니라 관절 위치, 운동 패턴, 하중 특성, 제어 요구 사항을 기준으로 성능 우선 순위를 정하는 과정이 돼야 한다.

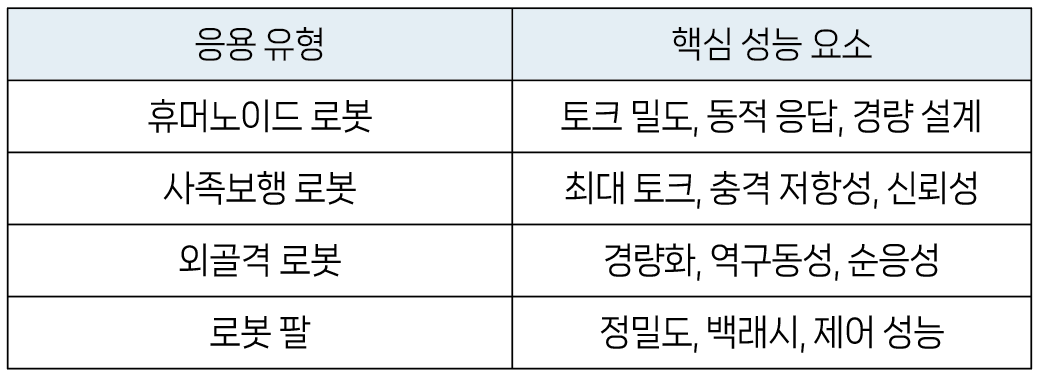

<표2> 로봇 유형별 QDD 액추에이터 핵심 성능
휴머노이드 로봇에서는 토크 밀도와 동적 응답, 경량 화의 균형이 중요하다. 걷기와 계단 오르기, 균형 유지 과정에서 고관절·무릎·발목은 계속해서 출력 토크를 조정해야 하기 때문이다. 따라서 제한된 관절 공간 에서 충분한 출력을 확보하면서도 제어 명령에 빠르게 반응할 수 있어야 한다.
사족보행 로봇은 달리기와 점프, 불규칙한 지형 이동 과정에서 반복적인 충격과 순간적인 하중 변화를 받는 다. 이에 따라 최대 토크와 연속 출력 능력, 응답 속도뿐 아니라 기계적 신뢰성과 충격 대응 능력이 중요해진다.
외골격 로봇에서는 최대 출력보다 사람과 얼마나 자연 스럽게 움직임을 공유할 수 있는지가 중요하다. 액추에이터 무게와 역구동성, 순응성, 제어 정밀도가 주요 선정 요소가 된다. 낮은 기계적 임피던스는 사용자의 움직임을 자연스럽게 추종하는 데 유리하며, 경량화 역시 착용 부담을 줄이는 데 직접적인 영향을 미친다.
반면 로봇 팔과 협동로봇에서는 관절 위치 정밀도와 부드러운 움직임, 토크 제어, 장기 운전 안정성이 상대적으로 중요하다. 조립이나 파지와 같이 반복 정밀도가 요구되는 작업에서는 낮은 백래시와 고정밀 엔코 더, 안정적인 피드백 제어가 핵심 요소가 된다.
애플리케이션과의 최적 매칭이 중요
QDD 액추에이터는 낮은 감속비를 기반으로 높은 응답 속도, 낮은 기계적 임피던스, 우수한 역구동성을 구현할 수 있다는 특징을 갖는다. 그러나 이러한 장점 역시 실제 로봇의 운동 요구 조건과 맞지 않으면 충분히 활용하기 어렵다.
따라서 액추에이터 선정에서는 토크 밀도와 최대·연속 토크, 열 관리, 역구 동성, 백래시, 제어 정밀도, 동적 응답, 시스템 통합 조건을 함께 검토해야 한다. 로봇의 종류와 관절 역할에 따라 각 성능 요소의 우선순위가 달라지는 만큼, 가장 높은 사양의 제품보다 해당 애플리케이션에 가장 적합한 성능 조합을 갖춘 액추에이터를 선택하는 것이 중요하다.
자료제공: CubeMars (www.cubemars.com)
