식음료 생산라인 최적화를 위한 베어링 선정시 고려사항

식음료 제조 현장에서는 대량 생산과 연속 운전으로 인해 설비 유지보수와 부품 교체에 상당한 부담이 따른다. 설비에는 높은 처리량이 요구될 뿐만 아니라, 일반 적으로 가혹한 환경에서 지속적으로 사용되고 빈번한 세척·위생 관리가 이뤄지기 때문에 핵심 부품이 마모되거나 고장 나는 경우도 많다. 특히 일부 장비와 공정 에는 수천 개의 베어링이 사용되며, 이 가운데 하나라도 문제가 발생하면 생산라인 전체가 멈춰 상당한 비용 손실과 운영 차질로 이어질 수 있다.

따라서 성능이 검증된 제품을 공급하고, 문제 발생 시 신속하게 해결책과 적합한 부품을 제공할 수 있는 모션 부품 공급업체와 협력하는 것이 중요하다. 이 글에서는 식음료 설비가 안정적으로 운전될 수 있도록 신뢰성이 높고 수명이 긴 베어링을 확보하기 위해, 베어링 선정 시 고려해야 할 요소와 적합한 모션 부품 전문업체를 선택할 때 살펴봐야 할 사항을 소개한다.

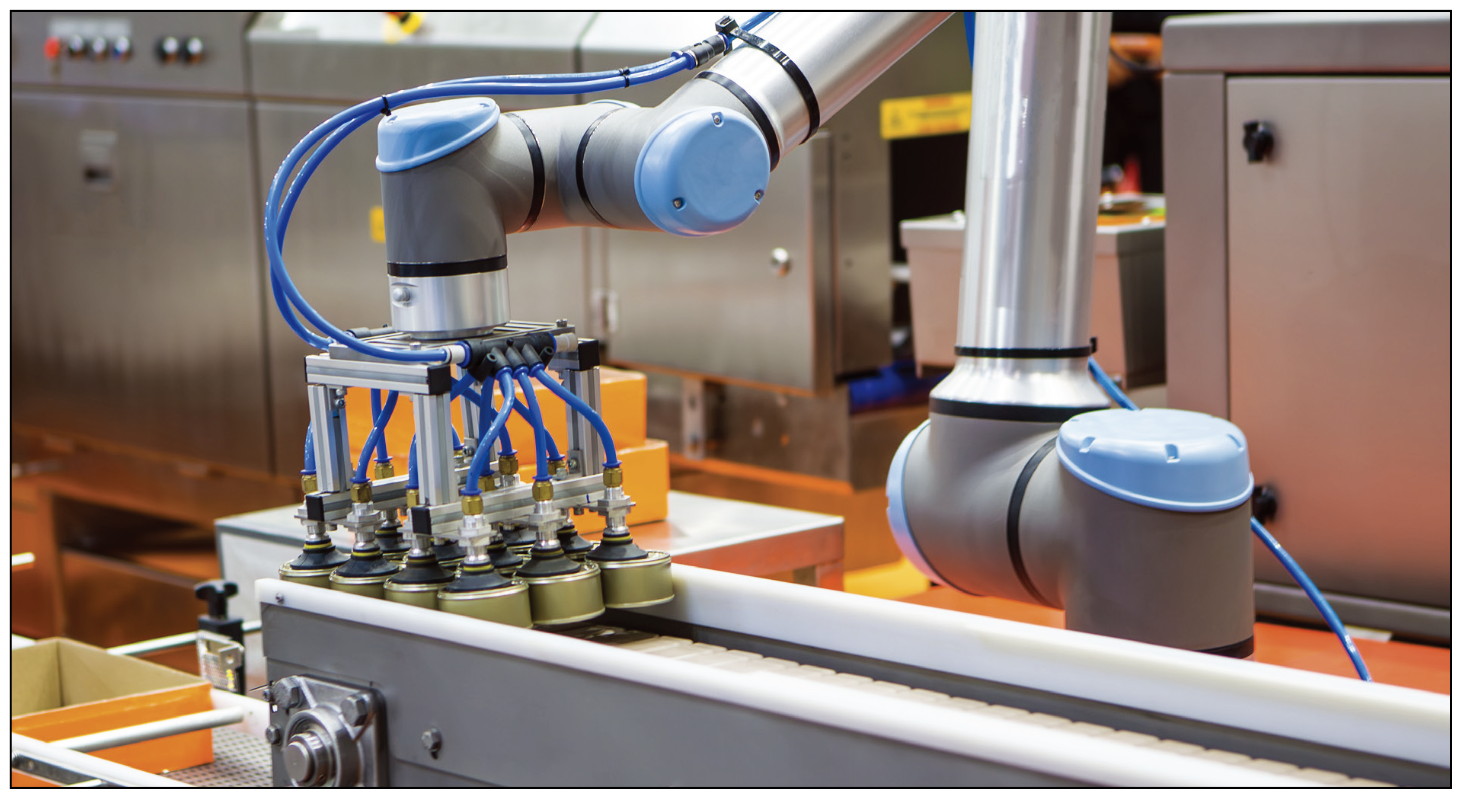

▲ 협동로봇과 컨베이어가 연계된 식음료 자동화 생산라인. 고속·연속 운전 환경에서는 베어링과 리니어 가이드 등 모션 부품의 신뢰성이 생산성을 좌우한다.

식음료 분야, 신뢰성 높은 베어링 필요

자동화된 식음료 설비에서 정밀하게 제어되는 직선운동이나 부드러운 회전 운동이 요구될 경우, 생산라인의 처리량과 효율을 극대화하려면 높은 성능과 뛰어난 내구성을 갖춘 베어링을 선택해야 한다. 특히 녹과 오염을 방지하고 긴 수명을 확보할 수 있는 견고한 베어링이 필요한 대표적인 식음료 자동화 애플리케이션은 다음과 같다.

통조림 생산: 통조림 생산라인은 수천 개의 베어링이 사용되는 대표적인 식품 제조 공정 중 하나다. 생산 효율을 극대화하려면 베어링이 고속 운전을 안정적으로 지원하고 사이클 타임 단축에 기여해야 한다. 교차 롤러 베어링(Crossed Roller Bearing, CRB)은 높은 하중을 효과적으로 지지하면서 장비 손상의 원인이 될수 있는 진동을 줄이는 데 유용하다.

포장·충전·병입: 포장 및 충전 공정에서는 정확한 충전과 라벨 부착 위치를 확보하기 위해 효율적이고 정밀한 모션이 중요하다. 리니어 가이드는 제품이나 용기를 충전 노즐 아래 또는 라벨링 플랫폼과 같은 지정 위치로 수평·수직 이동시키는 메커니즘에 주로 적용된 다. 회전 베어링은 충전 노즐이나 캡핑 장치의 인덱싱 메커니즘, 또는 라벨 부착을 위해 병을 회전시키는 장치 등에 사용된다.

컨베이어 시스템: 육류를 가공하거나 제품을 포장·병입 공정으로 이송하는 컨베이어 시스템에서도 베어링은 핵심적인 역할을 한다. 리니어 가이드는 이송 과정의 여러 단계에서 제품의 정렬과 분류, 위치 결정을 지원한다. 교차 롤러 베어링은 특히 높은 하중이나 대량의 제품을 처리하는 벨트 구동식 컨베이어에 효과적으로 적용할 수 있다.

육류 가공: 리니어 가이드 레일은 다양한 육류 제품을 컨베이어나 작업 플랫폼의 지정 위치로 이동시키는 데사용된다. 또한 육류를 정확하게 절단하거나 다이스 형태로 가공하는 절단날의 움직임을 안내하는 역할도 한다.

믹서·텀블러·그라인더: 회전 베어링은 제빵 제품이나 육류 제품을 가공하는 믹싱 암과 분쇄용 블레이드 등에 사용된다.

적층제조: 3D 프린터는 플라스틱 가공에만 사용되는 것이 아니다. 다양한 장비가 식재료를 압출하거나 소결해 케이크, 파스타, 배양육 등 먹을 수 있는 식품을 제작할 수 있다. 이 과정에서 리니어 베어링은 프린트 헤드나 프린트 베드의 움직임을 안내해 층을 쌓고, 장식적이거나 기능적인 다양한 형상을 구현할 수 있도록 한다.

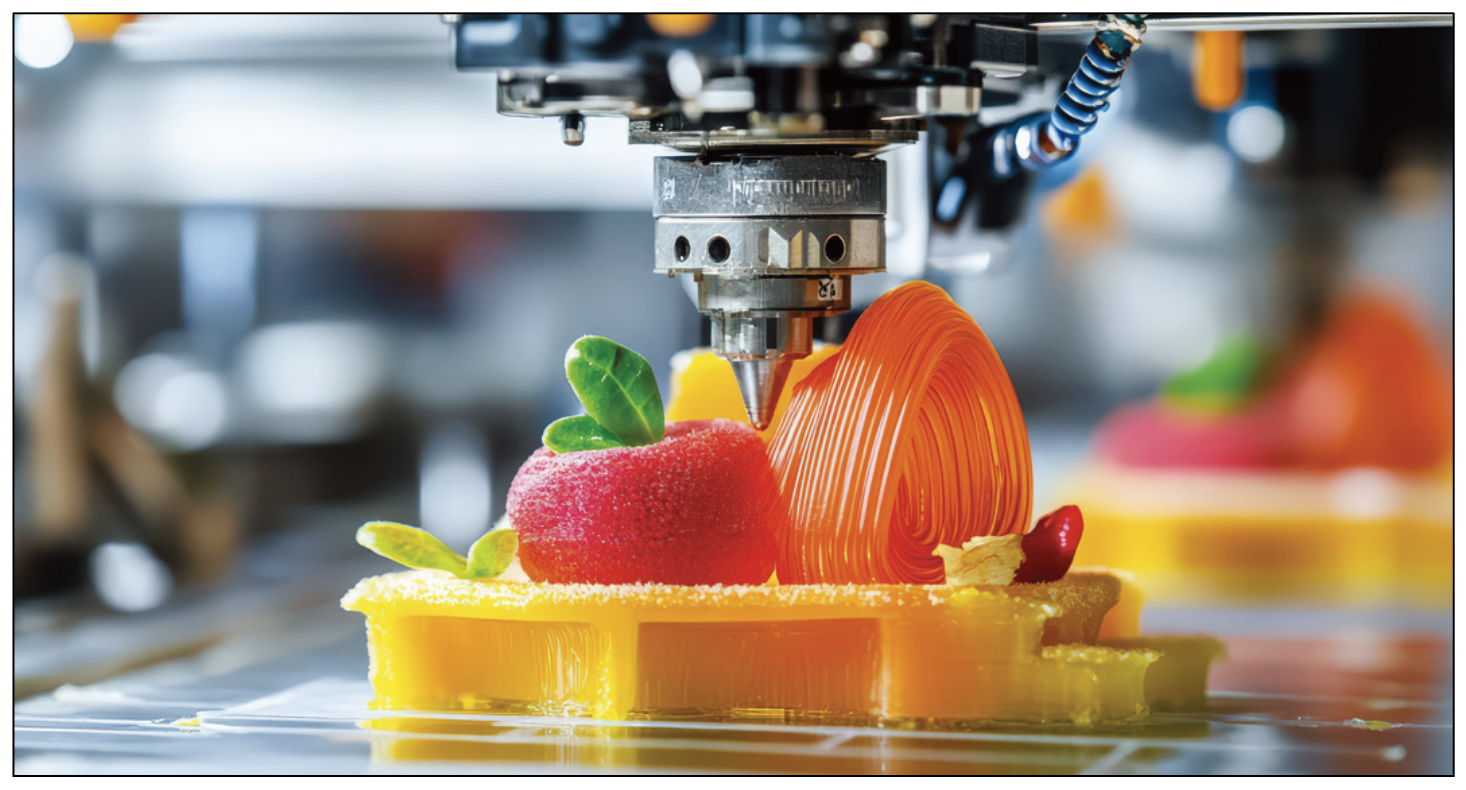

▲ 복잡하고 정교한 형태의 식품을 제작하는 3D 프린터에는 프린트 헤드 또는 프린트 베드의 움직임을 안내하는 리니어 베어링이 사용된다.

스테인리스강부터 고려해야

식음료 분야에서는 작업 환경을 청결하게 유지하기 위해 사용하는 세정 방식 자체가 모션 부품에는 부담이 될 수 있다. 대규모 생산설비에서는 물, 세제, 살균제를 사용하는 CIP(Clean-in-Place) 세정 방식이 적용될 수 있으며, 멸균이 필요한 시스템에는 응축 증기를 세정 매체로 사용하는 SIP(Steamin-Place) 세정이 사용된다. 이러한 세정은 일반적으로 높은 빈도와 압력으로 수행되기 때문에, 습기에 견디고 부식을 방지할 수 있는 스테인리스강 소재를 선택하는 것이 중요하다.

식음료 제조설비용 베어링에는 스테인리스강 외에도 다양한 내식성 소재를 적용할 수 있으며, 각각 내구성과 경도 특성이 다르다. 다만 이러한 소재가 모든 애플리케이션 요구조건을 충족하는 것은 아니며, 비용 부담이 커질 수도 있다. 스테인리스강 구조와 함께 특수 코팅이나 액세서리를 적용하면 부식과 오염에 대한 보호 성능을 더욱 높일 수 있다.

베어링을 깨끗하고 건조하게 유지

스테인리스강은 베어링의 내식성을 확보하기 위한 좋은 출발점이지만, 신뢰 성과 식품 안전성을 높이기 위해 추가로 고려해야 할 부분이 있다. 특히 통합 식품 가공라인이 멈추면 생산성에 큰 영향을 줄 수 있기 때문에, 적절한 모션 전문업체와 협력하는 것이 중요하다.

식품용 그리스: 식품과 접촉할 가능성이 있는 부품의 마모와 부식을 방지하려면 NSF International 기준에 따라 H1 등급으로 분류된 식품용 윤활제를 선택하는 것이 좋다.

Armoloy 박막 고밀도 크롬: 이 표면처리는 금속 부품의 내식성을 높이는 동시에 표면 경도를 향상시킨다.

블랙 크롬 및 불소계 블랙 크롬: 블랙 크롬은 표면에 검은색 투과성 피막을 형성해 부식에 대한 저항성을 높이고, 그 위에 보호용 아크릴 수지 코팅을 적용한다. 불소계 블랙 크롬은 이러한 특성에 더해 이물질이 표면에 달라붙는 것을 방지하는 효과도 제공한다.

씰 및 엔드 플레이트: 가혹하거나 부식성이 높은 환경 에서는 전용 씰(Seals)과 엔드 플레이트(end plates) 를 적용해 보호 성능을 높일 수 있다.

식음료 환경에 맞춘 모션 부품과 기술 지원

자동화 식품 설비용 모션 부품을 검토할 때는 제품 자체의 내구성뿐 아니라 액세서리와 기술 지원 역량도 함께 살펴볼 필요가 있다. IKO는 다양한 스테인리스강 사양의 모션 부품과 보호 액세서리, 애플리케이션 지원을 제공해 식재료로 인한 오염 환경과 고압 세척이 빈번한 환경에 대응한다.

IKO의 제품군에는 우수한 내식성을 제공하는 다양한 크기의 스테인리스강 리니어 가이드가 포함된다. 또한 내륜과 외륜 사이에 롤러를 서로 직각으로 교차 배치한 교차 롤러 베어링(CRB)은 여러 방향에서 작용하는 하중을 동시에 지지할 수 있다. 이러한 특성은 부드 러운 식품을 취급하는 로봇 엔드이펙터나 설치 공간이 제한적인 장비에 적합하다.

이와 함께 식품 생산설비에 적합하도록 특수 설계된 부싱과 캠 팔로워도 제공된다. 예를 들어 IKO의 ThrustDisk 기술을 적용한캠 팔로워는 합성수지 씰을 채택해 마모와 오염을 방지하도록 설계됐다.

IKO의 리니어 가이드와 캠 팔로워에는 C-Lube 기술이 적용된다. C-Lube는 모세관 작용을 이용해 윤활유를 일정하게 공급함으로써 5년 또는 1만2500 마일 동안 재윤활 없이 사용할 수 있도록 설계됐다. 이를 통해 재윤활에 따른 설비 정지와 오염 위험을 줄일 수 있다. 또한 H1 등급 식품용 윤활제와 함께 적용할 수 있어, 식품과 우발적으로 접촉할 가능성이 있는 환경에서 물이나 오염물질의 침투를 방지하는 데 도움을 준다.

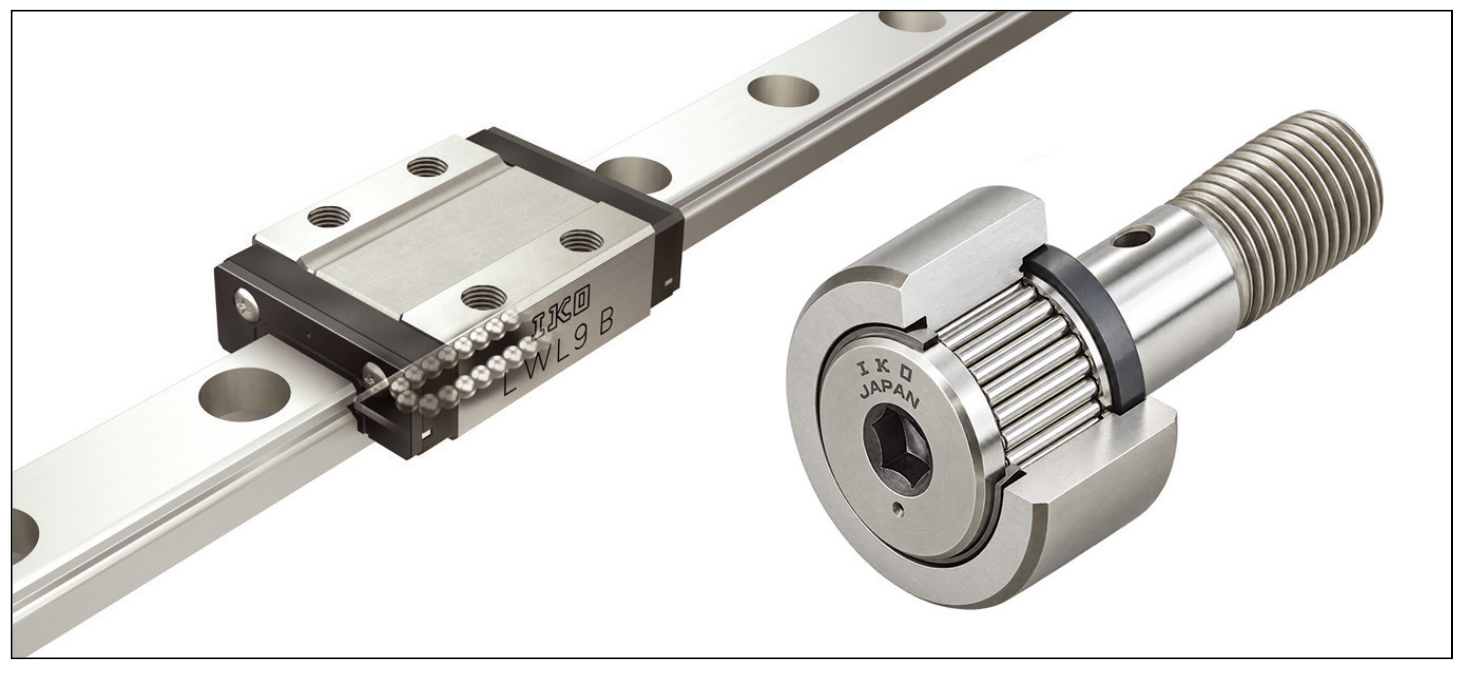

▲ IKO의 스테인리스강 LWL 리니어 모션 롤링 가이드(왼쪽)와 ThrustDisk 기술을 적용해 내마모성과 오염 방지 성능을 높인 캠 팔로워(오른쪽)

애플리케이션별 맞춤 대응도 중요

많은 경우 표준 제품만으로는 애플리케이션의 모든 요구사항을 충족하기 어 렵다. 따라서 설계 초기 단계부터 모션 전문가와 협의 하고 이들의 전문지식을 적극 활용하는 것이 중요하 다. 애플리케이션의 조건을 명확히 정의하고, 신규 설비인지 기존 설비인지, 생산 제품과 운전 온도, 설치 환경 등 주요 정보를 공급업체에 제공해야 한다. 이러한 정보를 바탕으로 식음료 생산환경에 적합한 소재, 그리스, 씰, 코팅 등 맞춤형 사양을 구성할 수 있다.

식음료 설비의 신뢰성을 높이는 모션 부품

고속·대량 식음료 제조공정의 생산성은 설비의 신뢰 성에 크게 좌우된다. 빈번한 세척과 오염 위험을 비롯해 식품 생산환경에서 발생하는 다양한 가혹 조건을 고려하면, 리니어 가이드와 회전 베어링 같은 모션 부품 역시 이러한 환경에 적합하게 설계돼야 한다.

스테인리스강으로 제작된 고성능 모션 부품에 보호 액세서리, 코팅, C-Lube 기술, 식품용 윤활제 등을 적절히 조합하면 부식과 오염 위험을 낮추고 식음료 설비의 안정적인 생산성과 장기 신뢰성을 확보하는 데 도움이 된다.

자료제공: IKO (www.ikont.com)
