저궤도 위성에서 달 탐사까지, 우주 환경에 대응하는 모션 시스템 설계 조건
우주 산업은 저궤도 상업화부터 달·화성 및 그 너머를 향한 탐사에 이르기까지 빠르게 확장되고 있다. 이에 따라 모션 시스템도 빠른 프로토타입 제작과 생산 확장성, 장기 신뢰성을 동시에 요구받고 있다. 그러나 우주 환경에서는 대류 냉각이 불가능하고, 방사선·진공·극 저온·열순환·아웃가싱 등이 모두 설계 변수로 작용한다. 이 기사는 Kollmorgen의 백서 『Engineering Motion Systems for Space』 를 바탕으로, 지상용 프로토타입과 우주 적용 가능 모션 시스템을 구분하는 설계 조건을 정리했다.
우주 환경에 따라 달라지는 모션 시스템 설계
우주는 단일한 환경으로 볼 수 없다. 임무에 따라 모션 시스템은 진공, 방사선, 열순환, 오염 위험, 운용 수명 등 서로 다른 조건에 노출된다. 따라서 모든 환경에 적용할 수 있는 범용 ‘우주 모터’를 설계하는 것은 기술적으로 비효율적일 뿐 아니라, 경제적으로도 현실적이지 않은 경우가 많다.
우주용 모터 설계에서는 ‘우주 환경을 견딜 수 있는가’와 ‘특정 임무에 최적화됐는가’를 구분할 필요가 있다. 예를 들어 저궤도 위성용 모터와 달 표면 탐사용 모터는 진공, 방사선, 열순환, 운용 수명 조건이 다르기 때문에 같은 기준으로 설계하기 어렵다.
Kollmorgen은 이러한 차이를 바탕으로 우주 모션 애플리케이션을 지상국, 지상 프로토타입, 저궤도, 심우주, 우주 거주 시설, 천체 표면 등 여섯 가지 영역으로 구분한다(표1 참조). 이 분류는 실제 임무 환경에 맞춰 모션 시스템을 설계하고, 성능 부족으로 인한 고장이나 불필요한 과잉 설계로 인한 비용 증가를 줄이는 데 목적이 있다.

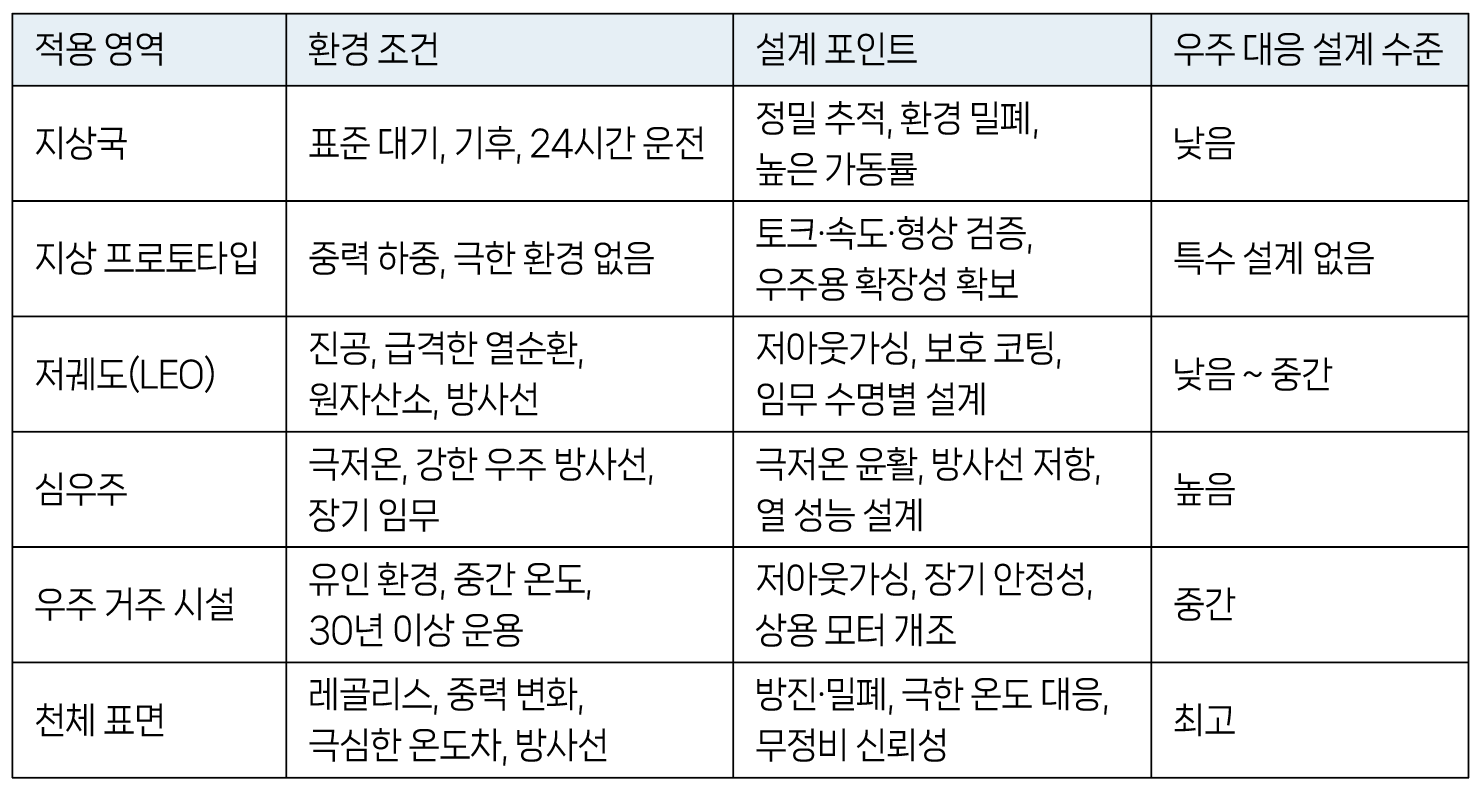

<표1> 우주 환경별 모션 시스템 설계 고려 요소
▲ 임무 환경에 맞춰 필요한 우주 대응 설계 수준을 정하면 과잉 설계에 따른 비용 증가와 성능 부족에 따른 위험을 줄일 수 있다.
이 분류가 중요한 이유는 우주용 모터 선택 기준이 단순한 ‘우주 인증’ 여부에 그치지 않기 때문이다. Space-rated가 정해진 환경 조건을 견딜 수 있도록 인증·문서화된 모터를 의미한다면, Space-ready는 특정 임무의 진공, 방사 선, 열순환, 운용 수명 조건에 맞춰 적용 가능한 설계 상태를 의미한다. 따라서 저궤도 위성, 심우주, 천체 표면 임무는 같은 ‘우주용’ 범주에 있더라도 서로 다른 설계 기준으로 접근해야 한다.
우주용 모션 시스템의 핵심 설계 조건
우주용 모션 시스템은 지상용 모터 설계의 전제를 그대로 적용하기 어렵다. 지상용 모터는 대류 냉각, 일반적인 네오디뮴 자석, 폴리머 기반 절연재를 전제로 설계되는 경우가 많지만, 우주 환경에서는 진공, 방사선, 극저온, 열순환, 발사 충격, 중량 제약이 모두 설계 변수로 작용한다.
진공·방사선 대응
우주의 고진공 환경에서는 일반 제조 소재가 승화하거나 가스를 방출할 수있다. 이를 아웃가싱이라고 하며, 방출된 물질이 광학 렌즈, 태양전지 패널, 센서 등에 응축되면 임무 성능을 크게 떨어뜨릴 수 있다.
따라서 우주용 모션 시스템에는 저아웃가싱 소재와 진공 환경에 적합한 절연·캡슐화 기술이 필요하다. 일반적인 폴리에스터 기반 소재, 마일러 필름, 비닐, 나일론, 실리콘 고무, 표준 모터 권선 바니시 등은 진공 환경에서 성능 저하가 발생할 수 있어 소재 선정 단계부터 검토가 요구된다.
방사선도 중요한 변수다. 우주 비행체는 감마선과 중성자 방사선에 지속적으로 노출되며, 이러한 이온화 방사선은 시간이 지나면서 전기 절연재와 접착 제를 손상시킬 수 있다. 장기 임무나 높은 방사선 환경에서는 방사선 저항 소재와 안정적인 자석 소재를 함께 고려해야 한다.
열 관리와 극저온 대응
우주용 모션 설계에서 가장 과소평가되기 쉬운 요소는 열 관리다. 우주에는 대류 냉각이 없기 때문에 모터에서 발생하는 구리 손실과 철 손실, 외부 태양 복사열을 전도와 복사 방식으로 관리해야 한다.
우주 비행체에서는 일반적으로 냉각 루프를 통해 모터에서 발생한 열을 전달하고, 라디에이터를 통해 우주 공간으로 방출한다. 따라서 모터는 실제 열 성능을 기준으로 정밀하게 선정돼야 하며, 열 설계가 부족할 경우 절연재 손상이나 성능 저하로 이어질 수 있다.
극저온 환경도 고려해야 한다. 기존에는 서브 시스템을 인위적으로 가열해 일정 온도 이상으로 유지하는 방식이 사용됐지만, 차세대 달 탐사와 같은 천체 표면 임무에서는 -185°C에서 -220°C 수준의 환경도 설계 조건에 포함될 수 있다. 특히 극저온과 태양 복사열 사이를 반복적으로 오가는 열순환은 하우징, 적층 구조, 권선, 절연 시스템에 열피로를 유발할 수 있다.
발사 충격과 경량화
우주용 모션 시스템은 임무 수행 환경뿐 아니라 발사 과정도 견뎌야 한다. 발사 중 발생하는 강한 충격과 진동은 권선의 안정성, 자석 고정 상태, 기계적 정렬에 영향을 줄 수 있다. 즉, 모션 시스템은 궤도에 도달 하기 전부터 극한의 기계적 부하를 받는다.
동시에 우주 시스템에서는 중량이 곧 비용이다. 페이로드에 무게가 추가될수록 발사 비용과 연료 요구량이 증가하기 때문에 모션 시스템은 가능한 한 작고 가볍게 설계돼야 한다. 다만 경량화 과정에서 성능이나 신뢰성을 희생해서는 안 된다. 우주용 모션 시스 템은 임무에 필요한 토크, 강성, 열 성능을 유지하면서도 소형·경 량화를 달성해야 한다.
우주 모션 시스템에 적합한 프레임리스 모터
우주 환경에서는 제거할 수 있는 부품은 가능한 한 줄이는 것이 중요하다. 프레임리스 모터는 불필요한 하우징, 샤프트, 커플링 등을 줄여 모션 아키텍처를 단순화할 수 있으며, 모터를 액추에이터 구조 안에 직접 통합할 수 있다.
일반적인 하우징형 서보모터와 달리 프레임리스 모터는 스테이 터와 로터만으로 구성된다. 이 구조는 엔지니어가 임무별 열 조건, 기계적 요구사항, 환경 조건에 맞춰 주변 구조를 보다 유연하게 최적화할 수 있도록 한다.
프레임리스 직접구동 아키텍처의 장점은 크게 다섯 가지다.
첫째, 중복되는 기계 부품을 줄여 크기와 무게를 낮출 수 있다. 둘째, 액추에이터 하우징 자체를 전도 열 경로의 일부로 활용해 열 관리에 유리하다. 셋째, 임무 조건에 따라 밀폐 구조, 소재, 오염 저감 방식을 최적화할 수 있다. 넷째, 백래시와 구조적 탄성 변형을 줄여 정밀도와 강성을 높일 수 있다. 다섯째, 지상 프로토타입에서 우주 임무용 설계로 이어지는 확장 가능한 개발 경로를 지원할 수 있다.
이러한 특성 때문에 프레임리스 모터는 소형 로봇 관절, 짐벌, 정밀 위치결정 시스템, 고토크·저속 애플리케이션 등 다양한 우주 모션 시스템에 적용 가능한 아키텍처로 제시된다.
지상 프로토타입에서 우주 적용까지
우주용 모션 시스템 개발에서는 초기 설계 단계부터 우주 적용 가 능성을 고려한 모터 아키텍처를 선택하는 것이 중요하다. 지상에서 검증한 기계적 형상과 통합 구조가 실제 우주 임무용 시스템까지 이어질 수 있어야 재설계 부담을 줄이고 개발 기간을 단축할수 있기 때문이다.
이를 위해 초기 프로토타입 단계에서는 표준 프레임리스 모터를 활용해 토크·속도 조건과 기계적 구조를 검증할 수 있다. 이후 임무 환경에 따라 방사선 저항 절연, 저아웃가싱 캡슐화, 자석 소재 변경, 열 관리 대책 등을 적용하면 지상용 설계에서 우주 임무용 설계로 확장할 수 있다.
우주 모션 시스템 설계에서 피해야 할 오류도 명확하다. 단순히 ‘우주 인증’ 모터를 찾는 데 그치거나, 극저온과 열순환 조건을 과소평가하거나, 짧은 저궤도 임무에 심우주 수준의 사양을 적용하는 방식은 비용과 신뢰성 측면에서 문제를 만들 수 있다. 또한 열관리를 설계 후반부에 검토하거나, 우주용 확장 경로가 없는 지상용 모터로 프로토타입을 구성하는 것도 위험 요인이 될 수 있다.

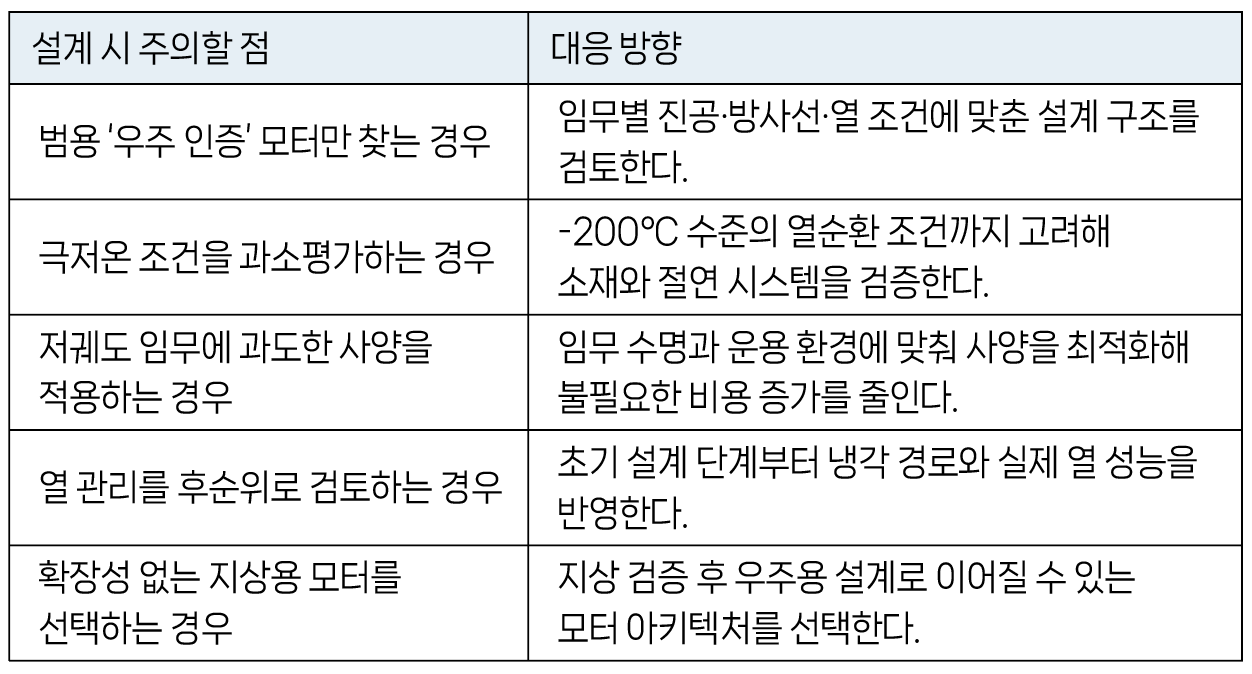

<표2> 우주 모션 설계 시 피해야 할 오류
임무 성공을 좌우하는 초기 설계
우주용 모션 시스템 설계의 핵심은 과소 설계와 과잉 설계 사이에서 임무 조건에 맞는 균형점을 찾는 것이다. 진공, 방사선, 극저온, 열순환, 발사 충격, 중량 제약을 초기 단계부터 반영해야 지상 프로 토타입에서 우주 임무용 시스템으로 안정적으로 전환할 수 있다.
특히 프레임리스 모터 기반 아키텍처는 소형·경량화, 열 경로 설계, 정밀도 확보, 구조 통합 측면에서 우주 모션 시스템의 확장 가능한 선택지로 제시된다. 빠른 개발과 높은 신뢰성을 동시에 요구 하는 우주 산업에서, 모션 시스템의 초기 설계 결정은 임무 성공을 좌우하는 중요한 요소가 되고 있다.
자료제공: Kollmorgen(www.kollmorgen.com)
