Ethernet과 USB, HDMI를 위한 고속 통신 프로토콜 ②

Fischer Connectors

이더넷

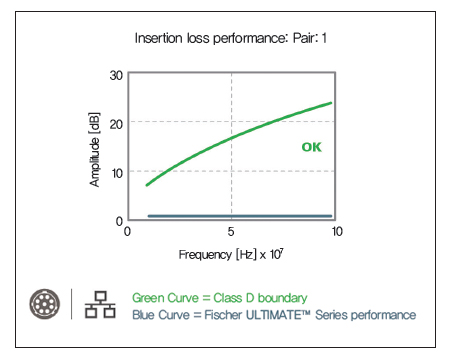

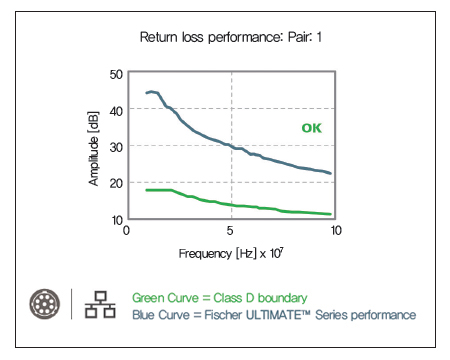

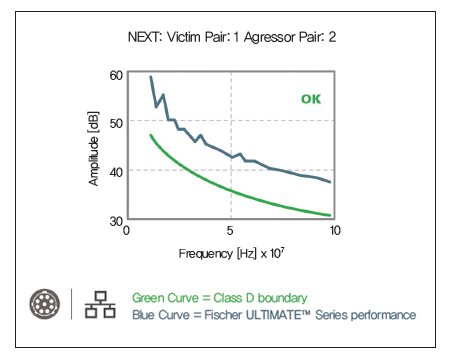

이더넷용 Fischer UltiMate™ 시리즈 고속 성능

선별된 ‘screened twisted pair cable’이 있는 Fischer UltiMate™ 시리즈(크기 07/9 전기 접점)는 네트워크 분석기로 완벽하게 특성화되었다. 이는 클래스 D에 속하며, 기가비트 이더넷, Firewire, PoE와 같은 애플리케이션에 사용된다.

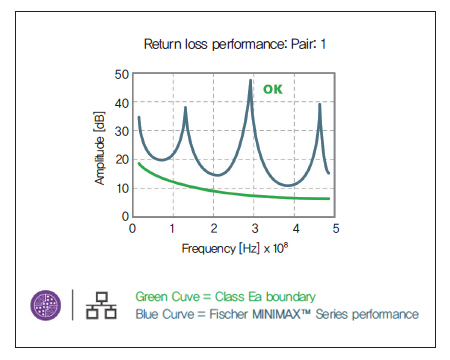

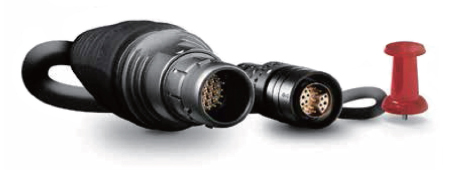

이더넷용 고속 애플리케이션 Fischer MiniMax™ 시리즈

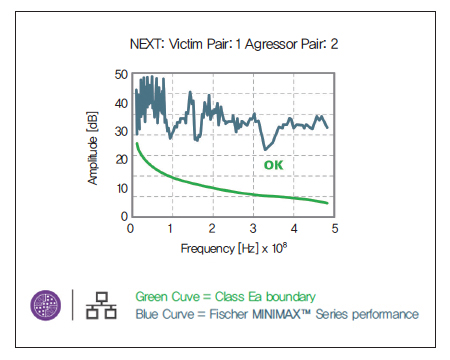

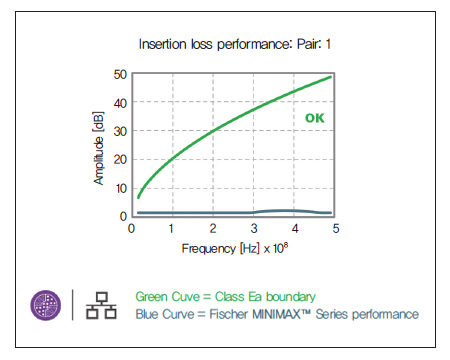

이더넷용 고속 애플리케이션 Fischer MiniMax™ 시리즈(12와 19, 24 접점)는 선별된 twisted cable을 사용하여 Class Ea에 속한다. 즉, 10기가비트 이더넷이나 Firewire, PoE(Power over Ethernet)와 같은 애플리케이션에 사용한다.

12와 19,24 접점 구성에 권장되는 이더넷 핀 레이아웃에 대해서는 MiniMax™ 기술 사양(PCB 구멍 레이아웃 섹션)을 참조하면 된다.

USB 2.0와 USB 3.0

USB 2.0용 Fischer UltiMate™ 시리즈

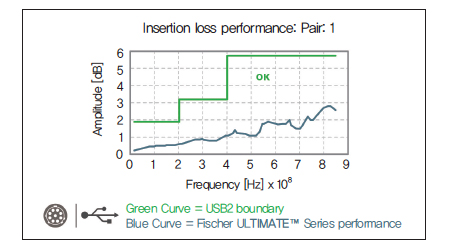

Fischer UltiMate™ 시리즈(크기 07/4 전기 접점)는 아래 그래프처럼 USB 2.0 애플리케이션을 완벽하게 처리한다.

USB 2.0용 Fischer MiniMax™ 시리즈

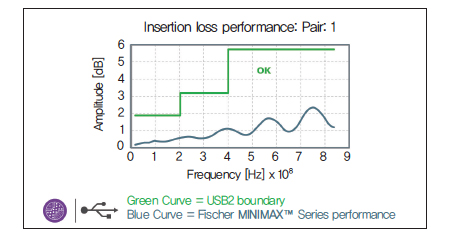

Fischer MiniMax™ 시리즈는 아래 그래프처럼 USB 2.0 애플리케이션에도 매우 적합하다.

USB 3.0용 Fischer UltiMate™ 시리즈

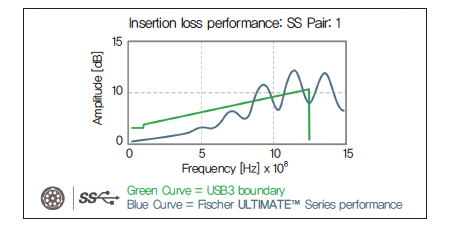

Fischer UltiMate™ 시리즈(크기 07/9 전기 접점)는 공식적으로 USB 3.0 표준의 요구 사항을 충족하지 않는다. 애플리케이션에서 요구하는 성능에 따라 UltiMate 시리즈 커넥터에 대한 만족도는 달라진다.

USB 3.0용 Fischer MiniMax™ 시리즈

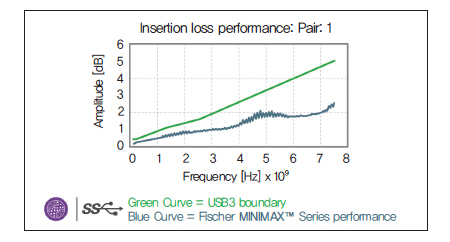

Fischer MiniMax™ Series의 전용 9 접점 구성은 아래 그래프와 같이 USB 3.0 표준의 모든 요구 사항을 충족한다.

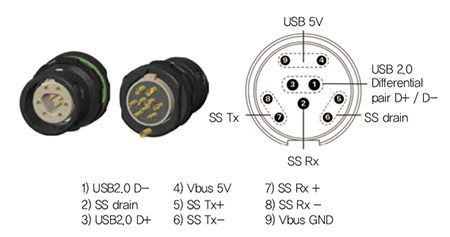

USB 3.0용 Fischer MiniMax™ 시리즈 핀 레이아웃

HDMI

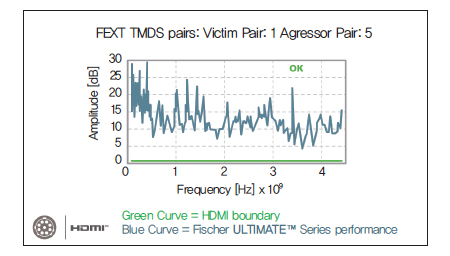

Fischer UltiMate™ 시리즈(HDMI용)

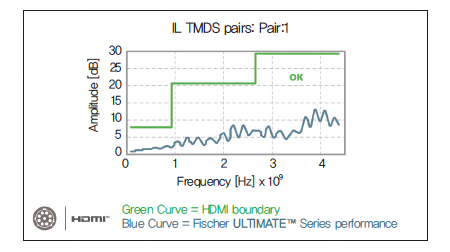

Fischer UltiMate™ 시리즈(크기 11/19 전기 접점)는 HDMI 프로토콜의 모든 요구 사항을 충족하며 까다로운 오디오/비디오 애플리케이션에 사용할 수 있다.

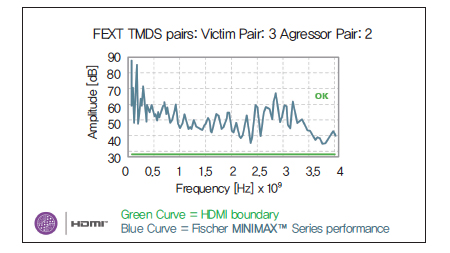

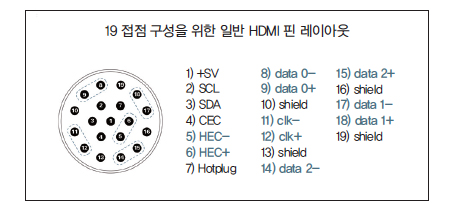

Fischer MiniMax™ 시리즈(HDMI용)

HDMI(High-Definition Multimedia Interface)는 비압축 비디오 데이터와 압축이나 비압축 디지털 오디오 데이터를 디스플레이 컨트롤러와 같은 HDMI 호환 장치에서 컴퓨터 모니터, 비디오 프로젝터로 전송하기 위한 독점적 오디오/디지털 텔레비전이나 디지털 오디오 장치다. HDMI는 기존 아날로그를 디지털 방식으로 대체한다.

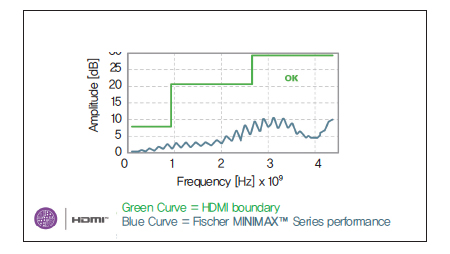

Fischer MiniMax™ 시리즈는 HDMI 프로토콜의 모든 요구 사항을 충족하며 방송 시장에서 오디오/비디오 애플리케이션에 사용된다.

결론

Screened twisted pair cabling이 있는 피셔 MiniMax™ 시리즈 커넥터는 클래스 Ea와 클래스 D에 속한다.
테스트에 따르면 screened twisted pair cabling은 Fischer MiniMax™ 시리즈는 주요 규칙(잘 맞는 쌍, 최대 케이블 길이)을 준수한다면 이더넷 10GBASE-T와 같이 까다로운 애플리케이션에 적합하다.

HDMI 애플리케이션은 HDMI 표준보다 높은 성능을 제공하는 Fischer UltiMate™ 시리즈와 Fischer Minimax™ 시리즈로 보호한다.
커넥터 성능은 데이터 전송 성능에 대한 방정식의 한 부분일 뿐이다. 케이블 품질, 케이블링 프로세스와 케이블 길이도 케이블 어셈블리의 성능에 직접적인 영향을 미치는 핵심 요소이다.

시뮬레이션 단계(예: ANSYS HFSS)와 자격 단계(네트워크 분석기)를 통합하는 설계 프로세스는 케이블 어셈블리의 성능을 극대화하여, 시스템이 특정 애플리케이션의 표준과 고객 요구 사항을 충족한다.
Fischer MiniMax™ 시리즈와 Fischer UltiMate™ 시리즈 케이블링과 연결된 장치 간의 인터페이스는 전체 시스템의 성능을 보장하기 위한 기본 요소이다.

자료 제공: Fischer Connectors(www.fischerconnectors.com)
