맞춤형 기어 감속기, 성능·크기·비용의 균형이 핵심
의료기기에 요구되는 정숙하고 정밀한 구동 성능부터 항공우주 애플 리케이션에 필요한 높은 내구성까지, 엔지니어들은 까다로운 성능 요구 조건을 충족하는 드라이브 솔루션을 찾아야 하는 과제에 직면해 있다. 이때 해답은 표준품 안에서의 타협이 아니라, 애플리케이션 요구 조건에 맞춘 기어박스 설계와 제조에서 나오는 경우가 많다. 이번 기사에서는 맞춤형 기어박스가 필요한 이유와 설계 과정에서 고려해야할 성능, 크기, 비용, 소재, 검증 조건을 살펴본다.
표준 기어박스로 충분하지 않을 때
완전한 맞춤형 기어박스는 일반적으로 기성품 사용에 따른 타협이 더 이상 허용되기 어려울 때 선택된다. 공간, 중량, 비용과 관련된 제약으로 인해 표준 기어박스가 개별 요구 조건은 충족하더라도, 전체 시스템 성능을 최적화하지 못하는 경우가 많다. 특히 컴팩트하거나 높은 성능이 요구되는 애플리케이션에서는 이러한 한계가 더욱 두드러진다.
PW Consulting의 시장 조사 자료에서도, 최종 사용자의 60% 이상이 고유한 운전 요구 조건을 충족하는 맞춤형 옵션을 선호한다고 응답했다.
맞춤형 솔루션은 표준 기성품에서 제공되지 않는 소재나 기능이 필요한 경우에도 요구된다. 가혹하거나 특수한 환경에서는 향상된 방진·방수 성능, 가스 방출이 적은 소재, 애플리케이션별 윤활 제가 필요할 수 있다. 또한 많은 경우 맞춤화는 기능 통합을 가능 하게 한다. 여러 부품을 하나의 기어박스에 통합함으로써 조달, 조립, 시스템 설계를 단순화할 수 있다.
이러한 요구는 의료기술 분야에서 특히 중요하다. 의료용 기어박스는 비부식성 소재를 사용해야 하며, 표면은 매끄럽고 세척이 용이해야 한다. 특히 휴대형 장치에서는 중량을 최소화하는 것도 중요한 조건이다.
이에 대응해 맞춤형 설계가 시작될 때, 고객이 완전히 정의된 사양을 제시하는 경우는 드물다. 대신 맞춤 설계는 애플리케이션을 시스템 수준에서 이해하는 과정에서 출발한다. 물리적 모델링과 이론적 계산을 활용해 하중, 속도, 듀티 사이클, 서비스 수명과 같은 핵심 파라미터를 정의한다.
기존 솔루션이 이미 적용돼 있는 경우에는 이를 역설계하고 실제 성능을 분석할 수 있다. 이 과정에서 표준 기어박스가 데이터시트에 제시된 사양 한계를 넘어 작동하면서 발생한 품질 또는 신뢰성 문제가 확인되는 경우도 많다. 시스템에 센서를 장착하고 운전 데이터를 수집하면, 제한된 공간과 실제 시스템 거동 조건 안에서 정확한 사양을 도출할 수 있다. 이는 목적에 맞는 견고한 기어박스 설계를 가능하게 한다.

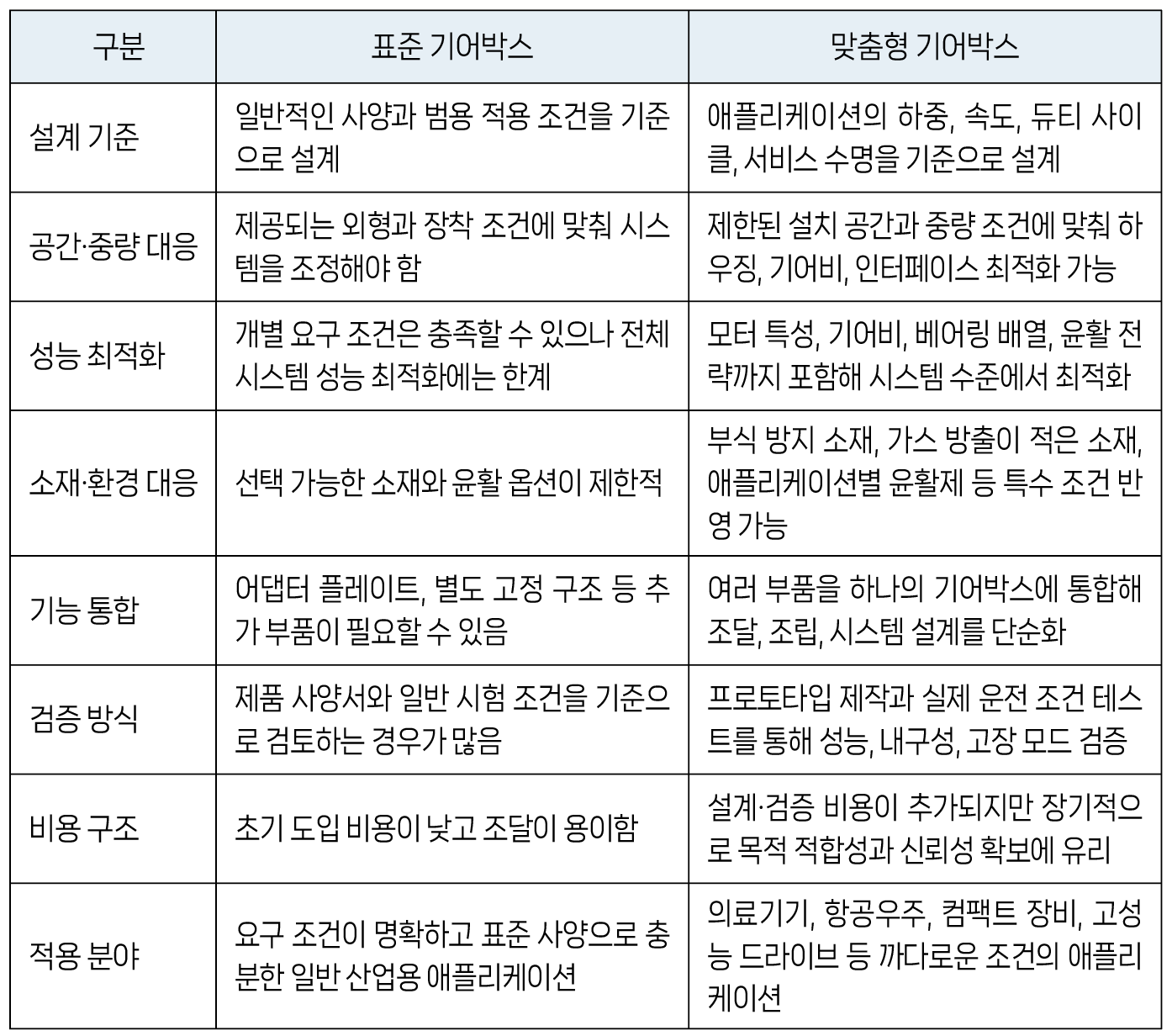

<표> 표준 기어박스와 맞춤형 기어박스의 차이
성능·크기·비용의 절충
맞춤형 기어박스 개발에서는 몇 가지 절충 관계를 반복적으로 조율해야 한다. 가장 일반적인 것은 성능과 비용, 그리고 성능과 크기 또는 중량 사이의 균형이다. 고객은 높은 토크 밀도, 컴팩트한 패키징, 긴 서비스 수명을 요구하면서도 경쟁력 있는 가격을 기대하는 경우가 많다. 이러한 상충 요구를 관리하는 것이 설계 과정의 핵심이다.
『Servo Gearbox Secrets 2025』의 저자 Mike Guilliford 는 현대 기어박스 기술에서 정밀도의 중요성이 커지고 있다고 강조했다. 그는 “산업 전반에서 부품의 더 높은 정확도, 효율, 신뢰성에 대한 요구가 증가하고 있으며, 기어박스 선정의 중요성은 종종 과소평가된다”고 말했다.
성능 관점에서 기어박스는 하중, 속도, 듀티 사이클에 대해 명확히 정의된 요구 조건을 충족해야 한다. 그러나 이러한 목표를 달성하기 위해서는 비용 상승이 수반될 수 있다. 특히 맞춤형 부품이나 고급 소재가 필요한 경우에는 비용 영향이 더욱 커진다.
이를 관리하기 위해 설계 단계에서는 부품 수를 줄이거나, 완전 맞춤형 부품의 사용을 제한하거나, 적절한 경우 검증된 기존 부품을 적용하는 방안을 검토할 수 있다. 경우에 따라 비용과 성능 사이의 균형을 맞추기 위해 기능을 단순화하기도 한다.
이 지점에서 모터 선정은 이러한 절충 관계에 직접적인 영향을 미친다. 고성능 모터는 제한된 공간 안에서 필요한 출력을 제공할 수 있지만, 그 비용은 기어박스 설계와 함께 고려돼야 한다. 최종 솔루션은 기어박스만의 결정이 아니라, 시스템 수준의 절충 결과로 보는 것이 적절하다.
제한된 공간에서 성능을 확보하는 설계 전략
크기와 중량에 대한 제약은 설계 복잡성을 더욱 높인다. 사용할 수 있는 설치 공간이 고정돼 있는 경우, 성능을 유지하기 위해 다른 부분에서 조정이 필요할 수 있다. 예를 들어 안전계수를 낮추거나 소재 선택을 최적화하는 방식이 고려될 수 있다. 이때 상세한 검증 계산을 통해 기어 치형과 베어링 같은 핵심 부품이 제한된 공간 안에서도 충분한 견고성을 유지하도록 해야 한다.
안전계수는 실제 운전 환경에서 완전히 시뮬레이션하기 어려운 불확실성을 반영하기 위해 적용된다. 하중 변화, 열 영향, 제조 공차 등이 여기에 포함된다. 일반적으로 기어 치형과 베어링은 예상 운전 하중의 1.5~2배 수준의 여유를 두고 설계되며, 이를 통해 응력이 소재의 항복 한계 보다 충분히 낮게 유지되도록 한다. 이러한 여유는 프로토 타입 제작과 테스트 과정에서 검토되고 조정되며, 필요할 경우 설계를 보강할 수 있다.
소재 선택 역시 이 균형에서 중요한 역할을 한다. 상용 등급의 강재는 비용 효율적이고 특성이 잘 알려져 있지만, 의료 및 항공우주 애플리케이션에서는 더 가볍고 부식에 강하거나 높은 강도 대중량비를 가진 소재가 요구되는 경우가 많다. 스테인리스강이나 티타늄 합금이 대표적이다. 이러한 소재는 컴팩트하고 경량화된 설계를 가능하게 하지만, 검증과 제조가 더 까다롭기 때문에 프로 토타입을 통해 성능을 확인하는 과정이 필요하다.
시뮬레이션을 넘어 실제 검증으로
시뮬레이션, 프로토타입 제작, 테스트는 모두 맞춤형 기어박스 설계를 검증하는 데 중요한 역할을 한다. 다만 그 효과는 운전 조건을 얼마나 정확하게 이해하고 있는지에 따라 달라진다. 컴퓨터 기반 시뮬레이션은 기어 치형 응력이나 특정 하중 조건에서의 하우징 강도처럼 개별 부품 또는 단순화된 하중 사례를 분석하는 데유용하다.
그러나 실제 애플리케이션에서는 복잡한 듀티 사이클, 충격 하중, 열 변화, 환경 요인이 함께 작용하는 경우가 많다. 이러한 요소들은 정확하게 모델링하기 어렵다. 따라서 시뮬레이션 결과는 입력 데이터의 신뢰성에 크게 의존하며, 개발 초기 단계에서는 이러한 데이터가 충분하지 않은 경우도 많다.
이 때문에 양산 조건을 반영한 프로토타입 제작과 실제 환경 검증이 중요하다. 특히 맞춤형 기어박스 개발에서는 소프트웨어에서만 최적화된 개념검증 모델이 아니라, 실제 서비스 환경에서 작동할 수 있는 프로토타입 개발에 초점을 맞춰야 한다. 고객의 실제 애플리케이션 안에서 기어박스를 검증하면, 시뮬레이션만으로는 예측하기 매우 어려운 문제를 확인할 수 있다. 특정 환경이나 운전 조건에서만 발생하는 고장이 대표적이다.
테스트는 종종 수년간의 운전을 더 짧은 시간 안에 압축하기 위해 가속 방식으로 진행된다. 이때 대표 하중, 속도, 제어 전자장치를 적용해 성능, 내구성, 고장 모드를 현실적으로 평가한다. 프로그 램에 따라 공급업체는 사양의 특정 항목을 내부적으로 검증하고, 고객은 더 넓은 시스템 수준의 테스트를 수행할 수 있다.
이는 기어박스를 독립적으로 다루기보다 완전한 드라이브 시스 템의 일부로 설계하려는 목표와도 밀접하게 맞닿아 있다. 맞춤형 드라이브 솔루션은 고객의 우선순위가 최대 출력 밀도인지, 높은 효율인지, 긴 수명인지에 따라 기어박스를 모터의 운전 특성에 정확히 맞출 수 있다.
예를 들어 모터가 작은 크기 안에서 높은 출력을 낼 수 있다고 하더라도, 긴 수명을 확보하려면 더 낮은 속도에서 운전하고 이에 맞는 기어비를 선택해야 할 수 있다. 이 경우 베어링 배열, 윤활 전략, 하우징 설계 역시 해당 운전 조건을 지원하도록 선택돼야 한다.
기계적 인터페이스 수준에서도 맞춤형 하우징은 고객의 서브시 스템에 직접 통합되도록 설계할 수 있다. 이를 통해 표준 기어박 스를 사용할 때 자주 필요한 어댑터 플레이트나 보조 고정 구조를 제거할 수 있다. 이러한 통합은 정렬 정확도를 높이고, 조립 복잡 성을 줄이며, 전체 시스템의 견고성을 향상시켜 요구 애플리케이션 안에서 원활하게 작동하는 기어박스를 구현할 수 있게 한다.
많은 고성능 애플리케이션과 마찬가지로, 핵심 과제는 하나의 요구 조건을 충족하는 데 있지 않다. 성능, 크기, 비용 사이의 여러 절충점을 균형 있게 조율하는 데 있다. 이를 위해서는 개별 부품 최적화가 아니라 시스템 수준의 신중한 의사결정이 필요하다. 이러한 복잡성을 올바르게 관리할 때, 개념 설계부터 완성 단계까지 애플리케이션에 특화된 신뢰성 있는 성능을 확보할 수 있다.
자료제공: EMS(www.ems-limited.co.uk)
