다이렉트 드라이브 모터의 이해: 인러너 모터 vs 아웃러너 모터
▲ 인러너와 아웃러너 모터의 구조 차이와 토크·응답 특성을 시각적으로 표현한 개념 이미지
다이렉트 드라이브 토크 모터는 기어, 벨트와 같은 중간 전달 요소 없이 부하를 직접 구동하는 방식으로, 높은 정밀도와 빠른 응답성이 요구되는 산업 장비에서 활용되고 있다. 이때 모터의 구조 설계에 따라 성능 특성은 크게 달라지며, 특히 인러너(inrunner)와 아웃러너(outrunner)는 동일한 체적에서도 토크, 냉각, 응답 특성에서 뚜렷한 차이를 보인다.
모든 다이렉트 드라이브 토크 모터는 스테이터(stator) 와 로터(rotor)라는 두 가지 주요 구성 요소로 이루어진다. 스테이터는 고정된 코어로서 코일과 전기 연결부를 포함하며, 로터는 회전하는 부품으로 영구자석을 내장하고 있다.
인러너 모터의 경우 스테이터는 프레임 내부에 장착되고, 로터는 샤프트 또는 회전 기계 부품에 고정되어 스테이터 내부에서 회전한다. 반면 아웃러너 모터는 스테이터가 모터 중심에 고정되어 있으며, 링 형태의 로터가 외부에서 이를 감싸며 회전하는 구조를 갖는다. 이러한 차이는 <그림1>에서 확인할 수 있다.

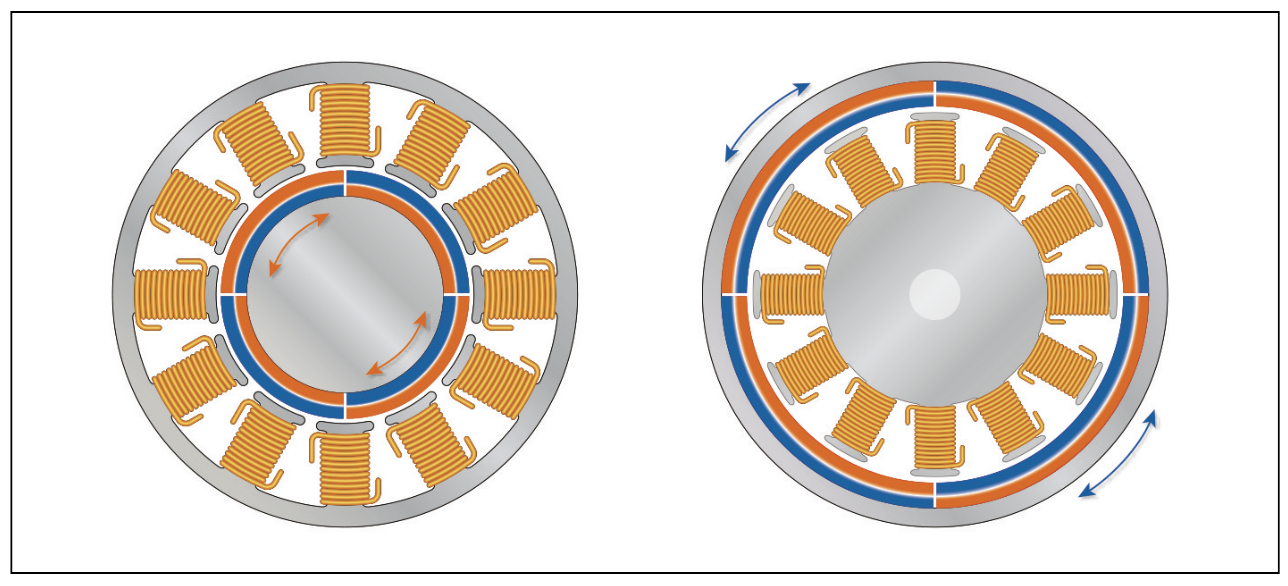

<그림1> 브러시리스 모터의 인러너(사진 왼쪽) 및 아웃러너(오른쪽) 구조. 코일이 포함된 스테이터와 자석이 포함된 로터가 표시되어 있다.
토크 특성
모터에서 토크는 로터의 영구자석과 스테이터 코일이 생성하는 자기장 간 상호작용으로 발생한다. 아웃러너 구조는 에어갭의 직경이 더 크기 때문에 동일한 힘이 더큰 반경에서 작용하며, 그 결과 동일 체적에서도 더 높은 토크를 생성할 수 있다. 다만 실제 토크 성능은 단순한 자기력뿐 아니라 냉각 능력에 의해 제한된다. 즉, 열을 얼마나 효과적으로 방출할 수 있는지가 지속적인 출력 성능을 좌우한다.
열 특성
모터 손실은 스테이터 코어에 감긴 코일에서 발생하며, 생성된 열은 주로 스테이터를 통해 장착면으로 전달된 다. 이 열 전달 경로는 인러너와 아웃러너에서 구조적으로 차이를 보인다. 인러너 모터는 스테이터가 외경에 위치해 있어 열이 전달되는 면적이 크고, 장착면 역시 넓다. 이로 인해 열 방출이 상대적 으로 용이하며, 모터 온도를 낮게 유지할 수 있다(그림2). 반면 아웃러너 구조는 열 전달 면적이 제한적이어서 동일 조건에서 더 높은 열저항을 보이는 경향이 있다.

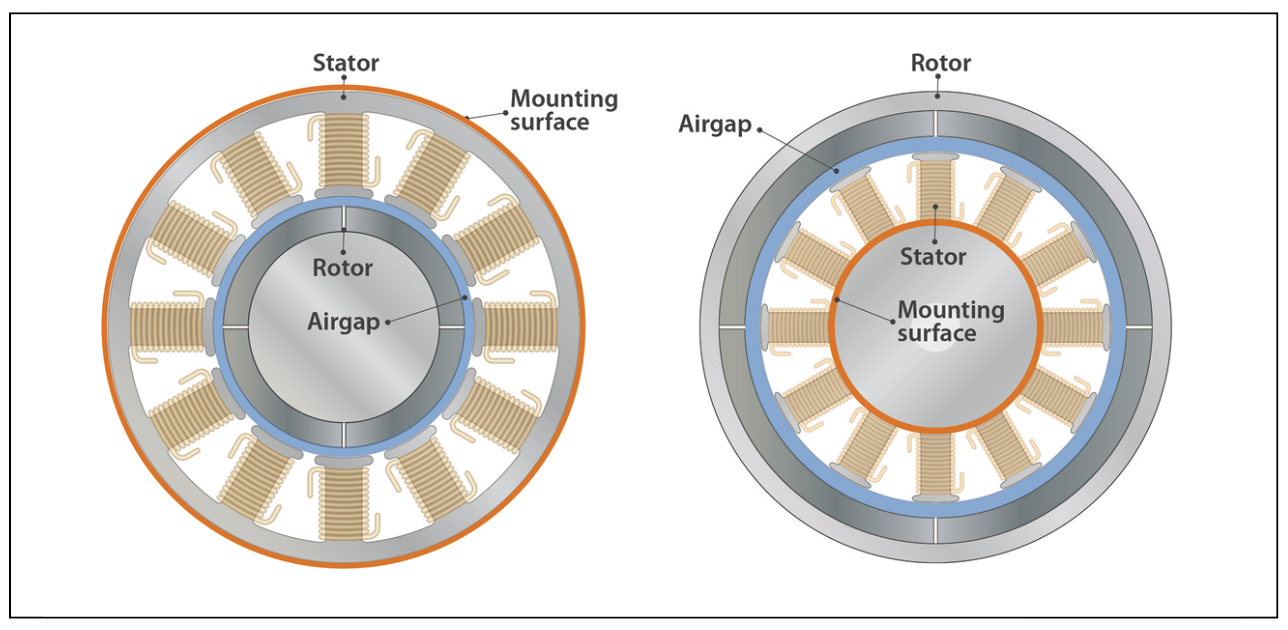

<그림2> 인러너(왼쪽)는 더 큰 스테이터와 더 넓은 장착면을 가진다.
장착 및 적용 특성
모터 구조에 따라 내부 또는 외부 링이 회전하며, 어떤 방식이 적합 한지는 적용 조건에 따라 달라진다.
아웃러너 모터는 외부 링이 회전하기 때문에 벨트나 롤러를 직접 구동하는 데 유리하며, 컨베이어 시스템, 물류 자동화 설비, AMR(자율이동로봇) 구동과 같이 비교적 큰 관성 부하를 다루는 응용에 적합하다. 특히 감속기 없이 직접 구동하는 구조에서 높은 토크를 요구하는 경우 효과적으로 적용될 수 있다.
반면 인러너 모터는 회전 질량이 중심에 가까워 관성이 상대적으로 작고 응답성이 뛰어나며, 스핀들 구동, 반도체 장비, 정밀 인덱싱 테이블과 같이 고속·고정밀 제어가 요구되는 시스템에서 유리하다. 또한 빠른 가속·감속이 필요한 공정에서도 안정적인 성능을 제공한다.
또한 아웃러너는 회전 질량이 중심에서 멀리 위치해 관성이 커지는 특성을 가지며, 외경에 부하가 연결될 경우 이 효과는 더욱 커진다. 이는 가속 시 더 큰 토크를 요구하는 요인으로 작용하며, 설계 시 구동 토크와 관성 간의 균형을 고려해야 한다.
애플리케이션에 따른 최적의 모터 선택
인러너와 아웃러너 다이렉트 드라이브 토크 모터는 서로 다른 장점을 가진다.
아웃러너 모터는 큰 공극 직경을 기반으로 높은 토크를 생성할 수 있어 저속·고부하 구동에 유리하다. 반면 인러너 모터는 냉각 성능과 응답성이 뛰어나 고속 구동 및정밀 제어가 요구되는 애플리케이션에서 장점을 발휘한다.
따라서 모션 시스템 설계자는 단순히 토크나 속도와 같은 단일 성능 지표만으로 모터를 선택하기보다, 장비 구조, 부하 특성, 열 관리 조건, 제어 요구사항 등을 종합적으로 고려해야 한다.
이와 같은 구조적 특성의 차이는 반도체 장비, 산업용 로봇, 디스플레이 제조 장비 등 정밀 자동화 시스템에서 모터 선택 기준을 결정하는 중요한 요소로 작용한다.
자료제공: TECNOTION(www.tecnotion.com)
