관절 구동 시스템 최적화, 휴머노이드 성능을 좌우한다
휴머노이드 로봇은 더 이상 연구실 안의 플랫폼에 머물러 있지 않다. 물류, 제조, 검사, 인간 보조 작업 등 실제 산업 현장으로 적용 범위가 넓어지면서, 이를 구동하는 모터와 액추에이터 기술의 중요성도 함께 커지고 있다.
특히 휴머노이드 로봇은 정지 상태에서도 균형 유지를 위해 여러 조인 트가 지속적으로 미세한 보정 동작을 수행한다. 이 때문에 모터는 단순히 높은 출력만 제공하는 부품이 아니라 토크 밀도, 정밀도, 역구동성, 효율, 열 안정성, 시스템 안정성까지 좌우하는 핵심 요소로 평가된다.
이 기사는 Allient의 백서 『A Selection Guide to Motors for Humanoid Robotics Systems』를 바탕으로, 휴머노이드 로봇용 모터 선정에서 고려해야 할 주요 기술 요소를 살펴본다. 프레임리스 모터, 슬롯리스 모터, 감속 시스템, 다이렉트 드라이브 구성 등 액추에이션 기술이 조인트별 요구 조건에 따라 어떻게 적용되는지 정리한다.
휴머노이드 로봇은 무엇이 다른가
휴머노이드 시스템은 정적인 조건에서 작동하지 않는다. 정지해 있는 상태에서도 균형을 유지하기 위해 여러 조인트(관절)에서 지속적으로 미세한 보정 동작을 수행한다. 이는 모션이 완전히 멈춘 상태로 고정되지 않는다는 의미다. 시스템은 항상 조정 상태에 있으며, 각 동작은 피드백 제어를 통해 지속적으로 갱신된다.
또한 모션은 로봇 전신에 걸쳐 긴밀하게 연동된다. 하나의 조인트 에서 발생한 변화는 기계적 연결 구조와 제어 시스템 간 상호작용을 통해 다른 조인트의 동작에도 영향을 미친다. 따라서 각 조인 트를 독립적인 구동 단위로 취급할 수 없다.
외부와의 상호작용에서 발생하는 힘은 또 다른 복잡성을 더한다. 운전 중 접촉 조건과 환경적 힘은 계속 변화하기 때문에 시스템 응답은 본질적으로 예측하기 어렵다. 따라서 모터 선정은 개별 부품 사양이 아니라 시스템 수준의 동작 특성을 기준으로 이뤄져야 한다.
관절별로 달라지는 모터 요구 조건
휴머노이드 로봇에서 모터는 전신의 다양한 조인트에 적용되지 만, 모든 조인트가 같은 역할을 하는 것은 아니다. 보행, 하중 지지, 조작, 균형 유지, 센서 정렬 등 기능에 따라 요구되는 토크, 응답성, 정밀도, 열 성능이 달라진다.
• 하체 조인트: 보행과 하중 지지를 담당한다. 이 조인트들은 지속적으로 변화하는 높은 토크 요구 조건에서 작동하며, 충격을 견디는 동시에 안정적이고 제어된 모션을 유지해야 한다.
• 상체 조인트: 협응 동작과 조작 작업을 담당한다. 이 영역에서는 정밀도와 제어된 모션이 중요하다.
• 손과 엔드이펙터: 물체 및 주변 환경과 상호작용하기 위해 빠른 응답성과 정밀한 위치 제어가 요구된다. 액추에이터는 물체를 섬세하게 다루기 위해 낮은 관성, 최소화된 코깅, 고해상도 피드백 센싱, 긴밀한 제어 루프를 우선적으로 고려해야 한다.
• 몸통: 전체 균형을 유지하고 시스템 전반에 걸쳐 모션을 분산하는 중심 역할을 한다.
• 목과 머리 조인트: 방향 전환과 센서 정렬을 담당한다. 이 조인트들은 센서 안정화와 안전한 인간 상호작용을 지원하기 위해 부드러운 제어가 필요하다.
휴머노이드에 사용되는 주요 모터 기술
휴머노이드의 모션은 고정된 순서대로 실행되는 동작이 아니라, 하중과 균형, 외부 접촉 변화에 따라 지속적 으로 보정되는 동적 과정에 가깝다. 따라서 액추에이터는 폐루프 제어 조건에서 안정적으로 작동해야 하며, 조인트 기능에 따라 서로 다른 모터 기술을 조합해 적용할 필요가 있다. 하체처럼 높은 토크와 열 안정성이 필요한 영역, 손목이나 목처럼 부드러운 모션과 정밀 제어가 필요한 영역은 서로 다른 설계 접근을 요구한다.

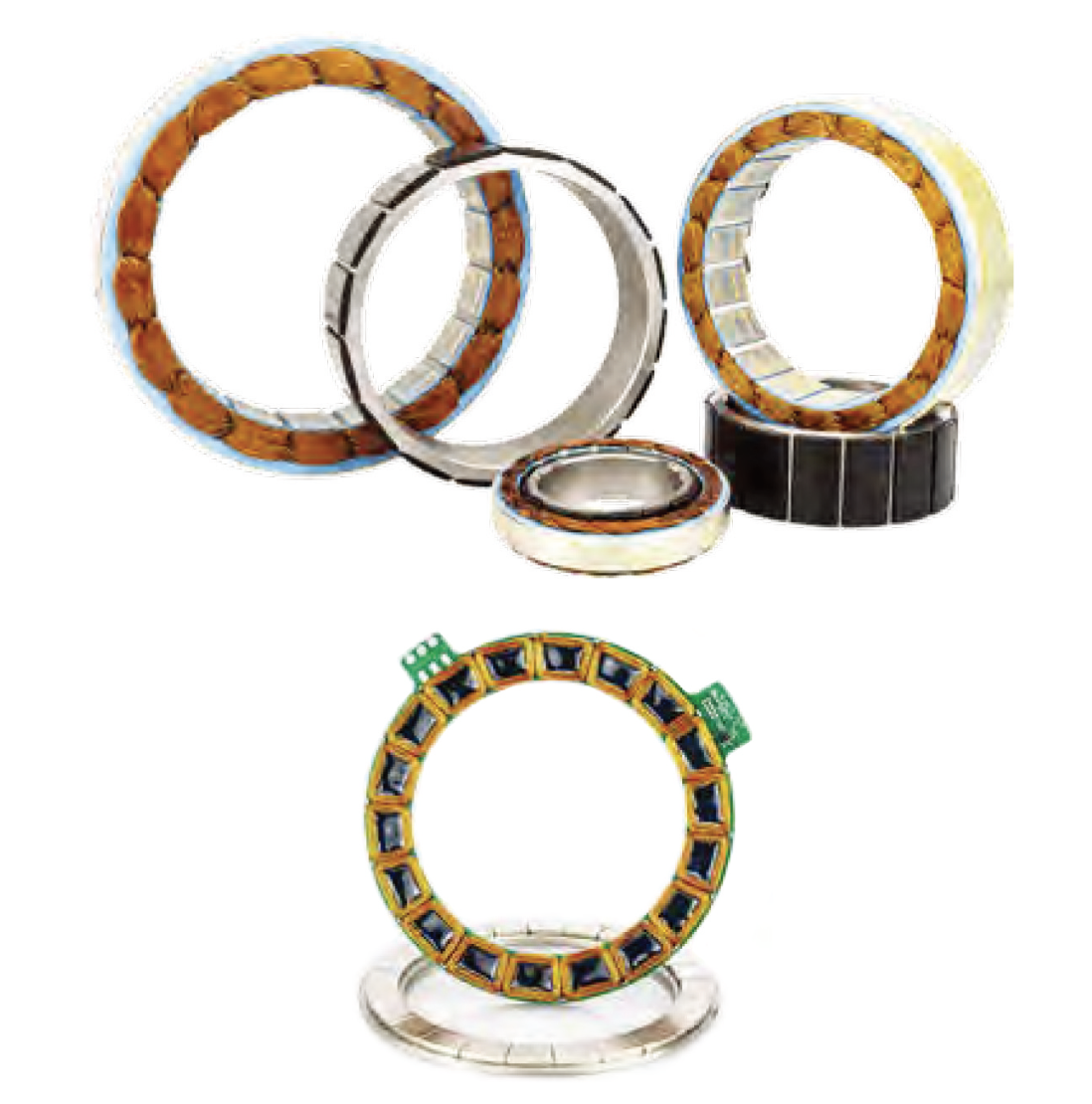

고토크 밀도 모터는 컴팩트한 크기와 높은 출력이 요구되는 영역에 적용된다. 프레임리스 모터 설계는 중량을 줄이고 기계적 효율을 높이기 위해 조인트에 직접 통합되는 경우가 많다.
슬롯리스 모터는 부드럽고 자연스러운 모션이 요구되는 조인트에 사용된다. 기존의 슬롯형 모터는 로터와 스테이터 사이에서 자기적 인력과 간섭이 발생한다. 반면 슬롯리스 또는 에어코어 모터를 사용하면 모션의 부드러움을 방해하는 이러한 자기적 인력을 효과적으로 제거할 수 있다.
감속 시스템은 토크 출력을 높이는 동시에 조인트의 제어성 및 기계적 임피던스를 형성한다. 사이클로이 드, 하모닉, 유성기어 등 서로 다른 기어박스 아키텍처는 각각 역구동성, 정밀도, 효율, 마찰, 내충격성 측면 에서 서로 다른 절충점을 갖는다.
다이렉트 드라이브 구성은 부드러운 토크 출력과 높은 역구동성을 제공해 자연스러운 상호작용과 정밀한 안정성 제어를 가능하게 한다. 기어박스의 마찰이나 컴플라이언스가 없기 때문에 높은 토크 충실도, 빠른 외란 응답, 낮은 기계적 임피던스를 제공하며, 이를 통해 안전하고 응답성 높은 모션을 구현할 수 있다.
모터 선정 시 핵심 성능 파라미터
• 모터 상수: 열적 한계에 도달하기 전까지 낼 수 있는 토크 수준을 좌우한다. 값이 높을수록 발열을 줄이고 지속 성능을 높일 수 있다.
• 토크 성능: 연속 운전과 피크 운전을 포함한 전체 듀티 사이클에서 안정적인 토크를 유지해야 한다.
• 관성: 조인트의 가속·감속 및 외란 대응 속도에 영향을 준다. 낮은 관성은 민첩성, 균형 회복, 에너지 효율을 높인다.
• 응답 속도: 고정밀 피드백과 제어 루프를 통해 외란을 실시간으로 보정하는 능력이다.
• 통합 밀도: 시스템의 질량 분포와 균형, 상위 조인트 부하에 영향을 미친다.
• 제어 호환성: 폐루프 제어 환경에서 타이밍과 피드백 동작이 시스템 안정성과 맞물리는 정도를 의미한다.
• 열적 한계: 컴팩트한 조인트 구조 안에서 연속 토크 운전이 가능한지를 결정하는 요소다.
다중 조인트 제어와 열 관리가 핵심 과제
휴머노이드 액추에이션은 긴밀하게 결합된 다중 조인트 동역학 조건에서 조율된 제어를 필요로 한다. 외란은 기계 시스템과 제어 하위 시스템 전반으로 전달되기 때문에, 개별 액추에이터의 동작을 시스템 수준의 응답과 분리해 평가할 수 없다.
가장 중요한 과제 중 하나는 결합된 조인트 동역학을 관리하는 것이다. 하나의 조인트에서 발생한 움직임은 여러 다른 조인트에 영향을 미치 며, 이에 따라 시스템 전반에서 조율된 토크 응답과 실시간 보정이 요구된다.
열적 한계는 컴팩트한 액추에이터 설계에서 핵심 제약 조건이다. 제한된 조인트 공간 안에서 높은 연속 토크를 요구하는 경우, 성능 안정성을 유지하기 위해 정밀한 열 밸런싱이 필요하다. 열을 충분히 관리하지 못하면 모터 성능 저하뿐 아니라 제어 안정성 저하와 고장 위험으로 이어질 수 있다.
역구동성과 제어 강성 사이에도 절충 관계가 존재한다. 컴플라이 언스가 높을수록 상호작용 성능은 향상되지만, 시스템 수준에서 적절히 제어되지 않을 경우 외부 외란에 대한 저항성은 낮아질 수있다. 반대로 제어 강성을 높이면 위치 유지에는 유리하지만, 자연스러운 상호작용 측면에서는 불리할 수 있다.
패키징 밀도, 질량 분포, 기어박스 선정 등 통합 관련 제약도 액추 에이터 설계를 제한한다. 모터, 기어박스, 정밀 피드백 장치, 드라 이브 전자장치, 센서는 모두 함께 작동하며 토크 전달, 모션 품질, 전체 안정성을 결정한다.
결국 휴머노이드 액추에이션은 독립적인 조인트들의 집합이 아니라 시스템 수준의 엔지니어링 문제로 다뤄져야 한다. 열 관리, 배선 밀도, 센서 배치, 드라이브 대역폭, 기계적 패키징을 포함한 전체 스택을 함께 최적화해야 연속적인 동적 운전 조건에서 신뢰성 있는 성능을 확보할 수 있다.
휴머노이드 애플리케이션에 적합한 모터 선정
모터 선정은 피크 성능만으로 결정되지 않는다. 연속적이고 동적인 운전 조건, 그리고 열적 제약이 존재하는 환경에서 액추에이터가 얼마나 안정적으로 성능을 유지하는지가 핵심 기준이 된다.
로봇 내부의 각 조인트는 서로 다른 요구 조건을 가지며, 이에 따라 필요한 모터 아키텍처도 달라진다. 고관절과 무릎처럼 하중을 지지하는 축은 높은 연속 토크와 열 안정성이 요구된다. 따라서 상대적으로 큰 부하가 걸리는 조인트에는 고토크 성능과 열 최적 화가 이뤄진 슬롯형 설계가 필요할 수 있다.
반면 손목, 목, 발목과 같은 조인트에서는 저소음, 부드러운 토크 생성, 정밀한 모션 제어가 우선된다. 부드럽고 반복 가능한 모션이 요구되는 정밀 제어 축에는 코깅 토크를 제거할 수 있는 슬롯 리스 모터가 유리하다.
모터는 시스템이 균형과 외부 외란을 능동적으로 보정하는 동안에도 일관된 성능을 유지해야 한다. 따라서 모터 선정은 액추에이 터를 독립된 부품으로 평가하는 방식이 아니라, 지속적으로 작동 하며 전체 시스템과 상호작용하는 능동 요소로서의 동작 특성을 기준으로 이뤄져야 한다.
모터 단품 성능을 넘어 시스템 최적화로
휴머노이드 로봇용 모터 선정은 단순한 부품 선택의 문제가 아니다. 휴머노이드 시스템은 지속적으로 움직이고, 여러 조인트가 긴밀하게 결합돼 있으며, 외부 환경과의 접촉 조건도 계속 달라진다. 따라서 액추에이터 성능은 개별 사양만으로 평가할 수 없고, 실제 시스템 안에서의 동작 특성과 통합 조건을 함께 고려해야 한다.
휴머노이드 로봇의 안정적이고 자연스러운 움직임은 개별 모터의 성능만으로 완성되지 않는다. 조인트별 요구 조건과 시스템 통합성을 함께 고려한 액추에이션 설계가 성능을 좌우한다.
